واشر برنجی POM Bushes Thrust Washer کامپوزیت ضخامت متریک

واشر برنجی POM Bushes Thrust Washer کامپوزیت ضخامت متریک

نام تجاری: VIIPLUS BUSHINGS SUPPLIER
شماره مدل: بوشینگ ها
مقدار تولیدی: 1000 قطعه/قطعات
قیمت: $0.05 - $1.00 / Pieces
شرایط پرداخت: TT از قبل ، Western Union
توانایی عرضه: تولید ویژه بوشینگ های روان کننده سفارشی
اطلاعات دقیق
محل منبع:
تولید کننده بوش استوانه ای کامپوزیت
گواهی:
ISO 3547 DIN 1494 Assembly Standard Tolerance
متریال:
فولاد کم کربن + برنز متخلخل + POM سیاه
پوشش:
قلع یا مس
نوع:
بوش های پیچیده، واشر تراست
روان کننده:
روانکاری مرزی
سفارشی:
بر اساس نقاشی یا نمونه
رنگ:
POM مشکی، قرمز، زرد، آبی
برنامه:
دستگاه گره کشی الکترو هیدرولیک گره کشی ماشین چرخ فشار آستین آستین چرخ فشار اثر بدون نگرانی اثر
روغن کاری مرزی:
بدون سرب
قیمت کارخانه بلبرینگ بوشینگ:
tiffany@viiplus.com
تولید کننده لوله های خودرنگ کننده:
https://www.viiplus.com/
نور بالا::
خود روان کننده برنز POM بوشینگ، بوشینگ های پلیمری فلزی
POM BUSH:
marginally lubricated bushings for grease or oil lubricated applications · Standard split bushing
تولید کنندگان لوله های بوش تامین کنندگان صادرکنندگان:
لوله های ساده. خدمات طولانی و بدون تعمیر و نگهداری، لوله های مختلف را در طرح های مختلف و از مواد مخت
جزئیات بسته بندی:
بسته بندی: کارتن صادراتی؛ جعبه چوبی ؛ پالت چوبی.
قابلیت ارائه:
تولید ویژه بوشینگ های روان کننده سفارشی
برجسته کردن:

,

,

plain bearing

توضیحات محصول

هنگام انتخاب بوش‌های برنزی POM (پلی‌اکسی‌متیلن) با ترکیب واشر رانشی، ضخامت متریک یک عامل حیاتی است که باید در نظر گرفته شود. ضخامت این اجزا مستقیماً بر عملکرد و دوام آن‌ها در کاربردهای مختلف تأثیر می‌گذارد.

بوش‌های برنزی POM به دلیل مقاومت در برابر سایش عالی، استحکام مکانیکی و خواص خود روان‌کاری، معمولاً در ماشین‌آلات و تجهیزات استفاده می‌شوند. هنگامی که با یک ترکیب واشر رانشی ترکیب می‌شوند، یک راه‌حل حتی قوی‌تر برای کاربردهایی که نیاز به بارهای رانشی بالا و حرکات دقیق دارند، ارائه می‌دهند.

ضخامت متریک بوش برنزی POM توانایی آن را برای مقاومت در برابر نیروهای فشاری و ضربه‌ای تعیین می‌کند. یک بوش ضخیم‌تر می‌تواند استحکام و دوام بیشتری را ارائه دهد، اما ممکن است اندازه و وزن کلی قطعه را نیز افزایش دهد. برعکس، یک بوش نازک‌تر ممکن است برای کاربردهایی با فضای محدود مناسب‌تر باشد، اما ممکن است همان سطح استحکام را ارائه ندهد.

ضخامت ترکیب واشر رانشی نیز مهم است. این جزء از بوش پشتیبانی می‌کند و به توزیع یکنواخت بار رانشی کمک می‌کند. یک واشر رانشی ضخیم‌تر می‌تواند پشتیبانی و پایداری بیشتری را فراهم کند، در حالی که یک واشر نازک‌تر ممکن است برای کاربردهایی با بارهای رانشی کمتر کافی باشد.

مهم است که با یک تولید کننده یا تامین کننده مشورت کنید تا ضخامت متریک مناسب را برای کاربرد خاص خود تعیین کنید. آن‌ها می‌توانند بر اساس نیازهای شما، مانند بار رانشی مورد انتظار، شرایط عملیاتی و محدودیت‌های فضا، مشاوره تخصصی ارائه دهند.

به طور خلاصه، ضخامت متریک بوش‌های برنزی POM با ترکیبات واشر رانشی یک عامل حیاتی است که باید هنگام انتخاب این اجزا برای ماشین‌آلات یا تجهیزات خود در نظر بگیرید. ضخامت مناسب می‌تواند عملکرد، دوام و مناسب بودن بهینه را برای کاربرد خاص شما تضمین کند.



درخواست خرید یاتاقان‌های لغزشی بیرون آستین مسی POM سیاه در وسط ابعاد بوش استاندارد سوراخ‌های روغن تحمل اندازه اینچ



بوشینگ کامپوزیت مقاوم در برابر بار بالا / ضربه-لرزش / برای خرده‌فروش و یک مرکز تعمیر

ابعاد اینچ، بوش‌های واشر رانشی سری اینچ کاتالوگ آنلاین

یاتاقان‌های روان‌کاری مرزی بوش‌های POM سیاه بدون سرب بوشینگ آستر POM

یاتاقان روان‌کاری مرزی یک یاتاقان لغزشی با صفحه فولادی به عنوان ماتریس است، پودر برنز کروی زینتر شده در وسط و مواد پلی‌فرم‌آلدئید اصلاح شده سیاه (POM) سوراخ ذخیره روغن گرد شده روی سطح

دستگاه شیار زنی الکترو هیدرولیک، دستگاه شیار زنی، شفت چرخ پرس، آستین چرخ پرس، یاتاقان بدون نگرانی



ساختار مواد بوشینگ

واشر برنجی POM Bushes Thrust Washer کامپوزیت ضخامت متریک 0
1. POM 0.30-0.50mm پلی‌فرم‌آلدئید اصلاح شده مقاومت خوبی در برابر سایش دارد و حتی در صورت کمبود روغن آنی، ضریب اصطکاک پایینی نیز دارد. سطح یاتاقان با زاویه مارپیچی گودال روغن‌گیر مرتب شده است، مونتاژ، باید با گریس پوشانده شود.
2. لایه پودر مس 0.20~0.35mm, با ظرفیت باربری خوب و مقاومت در برابر سایش، هدایت حرارتی خوب می‌تواند به موقع گرمای تولید شده در فرآیند عملکرد یاتاقان را منتقل کند.مواد کامپوزیت می‌توانند به شکاف توپ پودر مس نفوذ کرده و استحکام پیوند را بهبود بخشند.
3. فولاد کم کربن، ارائه ظرفیت باربری و عملکرد انتقال حرارت یاتاقان.



واشر برنجی POM Bushes Thrust Washer کامپوزیت ضخامت متریک 1







































d
D

 اندازه شفت

Housing H7

ضخامت

h سوراخ‌های روغن
f1
f2
L0-0.40

MIN

MAX

10
15
20
25
30
35
40
45
50
60
10
12
10-0.022
12+0.018
0.955
0.980
4
0.6
0.3
1010
1015
1020







12
14
12-0.027
14+0.018
1210
1215
1220







14
16
14-0.027
16+0.018

1415
1420







15
17
15-0.027
17+0.018

1515
1520
1525




&nbnbsp;

16
18
16-0.027
18+0.018

1615
1620
1625






18
20
18-0.027

20+0.021


1815
1820
1825






20
23
20-0.033
23+0.021
1.445
1.475
0.6
0.4

2015
2020
2025
2030





22
25
22-0.033
25+0.021

2215

2225






25
28
25-0.033
28+0.021
6

2515
2520
2525
2530





28
32
28-0.033
32+0.025
1.935
1.970
1.2
0.4


2820

2830





30
34
30-0.033
34+0.025


3020
3025
3030
3035
3040



35
39
35-0.039
39+0.025


3520

3530
3535
3540



40
44
40-0.039
44+0.025
8


4020

4030
4035
4040

4050

45
50
45-0.039
50+0.025
2.415
2.460
1.8
0.6


4520

4530

4540
4545
4550

50
55
50-0.046
55+0.030




5030

5040

5050
5060
55
60
55-0.046
60+0.030




5530

5540

5550
5560
60
65
60-0.046
65+0.030




6030

6040

6050
6060
واحد: میلی‌متر
d
D

SHAFT

Housing H7

ضخامت

h سوراخ‌های روغن



f1
f2
L0-0.40

MIN

MAX

40
50
60
80
90
95
100
110
120

65

70

65-0.046

70+0.030

2.415
2.460
8
1.8
0.6

6540



6560













70

75

70-0.046

75+0.030

7040

7050



7080











75

80

75-0.046

80+0.030

7540



7560

7580











80

85

80-0.046

85+0.035

2.385
2.450
9.5
1.8
1.8

8040



8060

8080











85

90

85-0.054

90+0.035

8540



8560

8580











90

95

90-0.054

95+0.035

9040



9060

9080

9090









100

105

100-0.054

105+0.035



10050



10080



10095







105

110

105-0.054

110+0.035





10560

10580



10595



105110



110

115

110-0.054

115+0.035





11060

11080



11095





110110



120

125

120-0.054

125+0.035

1.8
0.6





12060

12080







120110



125

130

125-0.063

130+0.040





12560









125110





130

135

130-0.063

135+0.040



13050

13060

13080





130100





140

145

140-0.063

145+0.040



14050

14060

14080





140100





150

155

150-0.063

155+0.040



15050

15060

15080





150100





160

165

160-0.063

165+0.040

9.5



16050

16060

16080





160100





170

175

170-0.063

175+0.040



17050



17080





170100





180

185

180-0.063

185+0.040



18050

18060

18080





180100





190

195

190-0.072

195+0.046



19050

19060

19080





190100



190120

200

205

200-0.072

205+0.046



20050

20060

20080





200100



200120

220

225

220-0.072

225+0.046

9.5



22050

22060

22080





220100



220120

240

245

240-0.072

245+0.046



24050

24060

24080





240100



240120

250

255

250-0.081

255+0.052



25050

25060

25080





250100



250120

260

265

260-0.081

265+0.052



26050

26060

26080





260100



260120

280

285

280-0.081

285+0.052



28050

28060

28080





280100



280120

300

305

300-0.081

305+0.052



30050

30060

30080





300100



300120



روش بازرسی بوش‌های آستین شفت


1. قطر بیرونی: حالت عبور (GO) و توقف (NO GO) گیج حلقه اتخاذ شده است. انتهای عبوری گیج حلقه، حداکثر اندازه قطر بیرونی است، در حالی که انتهای گیج حلقه، حداقل اندازه قطر بیرونی است.
2. قطر داخلی: آستین شفت را به سوراخ مرجع (تحمل میانی H7) فشار دهید و آستین شفت را با گیج پلاگین استوانه‌ای آزمایش کنید. انتهای عبوری گیج پلاگین، حداقل اندازه سوراخ داخلی آستین شفت است و انتهای گیج پلاگین، حداکثر اندازه سوراخ داخلی آستین شفت است. درجه دقت سوراخ داخلی آستین شفت نورد H9 است.
اندازه گیج حلقه و گیج پلاگین مطابق با DIN1494 قسمت.



ویژگی‌های ساختاری بوشینگ



مواد کامپوزیت روان‌کاری حاشیه‌ای فلز-پلیمر از فلز پشتیبان تشکیل شده‌اند که برنز متخلخل زینتر شده با POM یا PEEK پلیمر به عنوان لایه کار است. پشتیبان فولادی ظرفیت باربری فوق‌العاده بالایی را فراهم می‌کند، اتلاف حرارت عالی. پودر برنز زینتر شده هدایت حرارتی را از سطح یاتاقان فراهم می‌کند، همچنین به عنوان مخزنی برای مخلوط رزین عمل می‌کند. و لایه پلیمر POM یا PEEK مقاومت در برابر سایش بالا و اصطکاک کم را حتی با حجم کمی از روان‌کننده فراهم می‌کند، این سطح یاتاقان الگویی از فرورفتگی‌های دایره‌ای را حمل می‌کند که باید در مونتاژ یاتاقان با گریس پر شود.



اطلاعات دقیق



یاتاقان بدون سرب روان‌کاری مرزی بر اساس VSB-20 بهبود یافته است. عملکردی مشابه VSB-20 دارد، اما سطح آن حاوی سرب نیست و حوزه استفاده را می‌توان به مناطقی با الزامات زیست‌محیطی گسترش داد.



فولاد + پودر برنز + POM (مشکی)



دسته محصول یاتاقان‌های خود روان‌کاری یاتاقان روان‌کاری مرزی SF-2



ویژگی‌ها



یاتاقان روان‌کاری مرزی بوش‌های POM با کیفیت بالا تولید کننده چین

· بوش‌های روان‌کاری حاشیه‌ای برای کاربردهای روان‌کاری با گریس یا روغن

· قطعات استاندارد حاوی فرورفتگی‌های گریس در لایه لغزشی هستند. لایه لغزشی ساده در صورت درخواست در دسترس است

· عملکرد بهینه تحت بارهای نسبتاً بالا و سرعت‌های کم

· مناسب برای حرکات خطی، نوسانی و چرخشی

· طیف گسترده‌ای از قطعات موجود در انبار

مناسب برای حرکت چرخشی و نوسانی، نیازهای نگهداری کمتر به دلیل فواصل طولانی‌تر روان‌کاری مجدد، سایش کمتر، حساسیت کمتر به بارگذاری لبه، عدم جذب آب و در نتیجه عدم تورم، رفتارهای میرایی خوب، مقاومت خوب در برابر بارهای ضربه‌ای.



ساختار و ترکیب

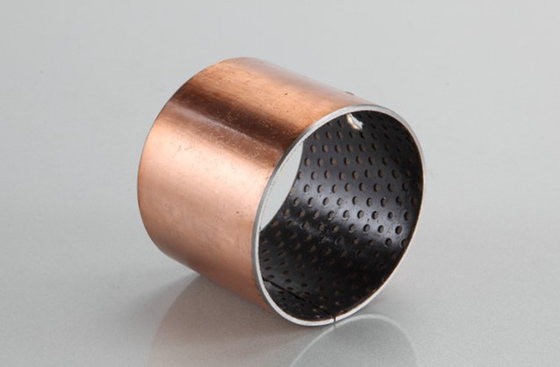

1. ضخامت POM 0.30~0.50 میلی‌متر. مقاومت در برابر سایش بالا و اصطکاک کم را حتی با حجم کمی از روان‌کننده فراهم می‌کند، این سطح یاتاقان الگویی از فرورفتگی‌های دایره‌ای را حمل می‌کند که باید در مونتاژ یاتاقان با گریس پر شود.
2. ضخامت پودر برنز زینتر شده 0.20-0.35 میلی‌متر. ترکیب ویژه‌ای از پودر مس به صورت حرارتی به پشتیبان فولادی متصل می‌شود. این لایه تماس به عنوان لنگری برای لایه عمل می‌کند و تجمع حرارتی را از سطوح یاتاقان دور می‌کند.
3. فولاد کم کربن. تنظیم پایه بوش‌ها، پشت فولادی پایداری استثنایی، باربری و اتلاف حرارت را فراهم می‌کند



· مواد بوشینگ کامپوزیت فلز-پلیمر
· پشت فولادی + برنز متخلخل زینتر +POM با فرورفتگی‌های روان‌کاری

واشر برنجی POM Bushes Thrust Washer کامپوزیت ضخامت متریک 2





واشر برنجی POM Bushes Thrust Washer کامپوزیت ضخامت متریک 3

لایه لغزشی POM
با یا بدون
فرورفتگی‌های روان‌کننده
برای ماشین‌کاری
برنز متخلخل
زینتر
پشت فولادی





حداکثر فشار باربری

70N/mm²

ضریب اصطکاکμ

0.05~0.25

محدوده دما

-40℃~130℃

مقدار PV حداکثر مجاز

22N/mm²·m/s

حداکثر سرعت لغزش

2.5m/s



در دسترس بودن



اشکال یاتاقان موجود در ابعاد استاندارد
· بوش‌های استوانه‌ای
· واشرهای رانشی
· صفحات لغزشی



یاتاقان‌های متریک و بوش‌های امپریالیستی که به سفارش ساخته می‌شوند: اشکال بوشینگ استاندارد در ابعاد خاص، نیمه بوشینگ، اشکال خاص به دست آمده با مهر زنی، یاتاقان‌ها با بریدگی‌های موقعیت‌یابی، سوراخ‌های روان‌کننده و شیارهای ماشین‌کاری شده، طرح‌های بوشینگ سفارشی



کاربردهای معمولی



در حال حاضر، این محصول در موارد تجهیزات نساجی وارداتی، قطعات نوسانی پمپ پیستونی، موقعیت جوی استیک خودرو، سرعت متوسط و روان‌کاری گریس اعمال شده است.

همچنین برای کاربردهای روان‌کاری متناوب یا مرزی مانند مجموعه پدال خودرو، بوشینگ تعادل، انبرک ترمز، بوشینگ دوک فرمان و بوشینگ صفحه دم کامیون
