| نام تجاری: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| شماره مدل: | بوشینگ پلاگین گرافیکی برنز تحمل را تحمل کرد |
| مقدار تولیدی: | 300 قطعه / قطعه (حداقل سفارش) |
| قیمت: | $0.10 - $3.00 / Pieces |
| شرایط پرداخت: | TT IN ADVANCE، L / C، Western Union |
| توانایی عرضه: | یاتاقان برنز CNC آنلاین • تولید کنندگان بوشینگ های سفارشی • تولید کننده یاتاقان های کشویی |

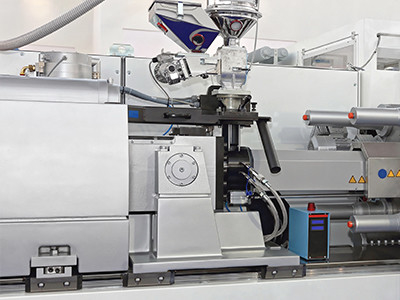

یک صفحه بدون روغن طراحی شده برای صفحه متحرک و میز تزریق یک ماشین تزریق تزریق یک جزء حیاتی است که عملکرد صاف و کارآمد را تضمین می کند.این نوع صفحه ی لاغری نیاز به روش های سنتی روانکاری را از بین می برد، مانند روغن یا چربی، بنابراین نیاز به نگهداری و خطر آلودگی در فرآیند قالب گیری را کاهش می دهد.
صفحه بدون روغن به طور معمول از مواد با کیفیت بالا و مقاوم در برابر فرسایش ساخته شده است که می تواند به چرخه های تکرار فشار و فشار فرآیند قالب بندی تزریقی مقاومت کند.طراحی آن اغلب شامل درمان های خاص سطح یا پوشش برای افزایش دوام و کاهش اصطکاک است.
با استفاده از یک صفحه بدون روغن، سازندگان می توانند مزایای متعددی را به دست آورند. اول، خطر آلودگی روغن یا چربی در حفره قالب را کاهش می دهد، که می تواند منجر به نقص در محصول نهایی شود.دوم، نیاز به تغییر و نگهداری منظم روغن را از بین می برد، زمان توقف و هزینه های نیروی کار را کاهش می دهد. سوم، صفحه بدون روغن می تواند عملکرد سازگار و قابل اعتماد تری را در طول زمان ارائه دهد.اطمینان از دقت و تکرار فرآیند قالب بندی تزریقی.
به طور خلاصه، یک صفحه بدون روغن برای صفحه متحرک و میز تزریق یک ماشین تزریق تزریق یک افزونه ارزشمند است که می تواند کارایی، قابلیت اطمینان،و کیفیت فرآیند قالب بندی.
| ترکیب و خواص | ||||||||||||||||
| dg | DIN | مواد نه، نه فرم ارسال1) |
نامگذاری | استاندارد ASTM | وزن متناسب | خواص فیزیکی (حداقل) | ||||||||||
| استاندارد | آلیاژ نه، نه |
DIN | ASTM | تراکم | 0.2 درصد فشار |
کشش قدرت |
فشار | امودولوس | سختی | درخواست | ||||||
| نماد | ρ | δy | δT | |||||||||||||
| واحد | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مجاز حداکثر تعداد وعده ها نه 20 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | استاندارد مواد برای اکثر برنامه ها بین المللی استاندارد |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 Ni 0.8 - 1 مجاز5 حداکثر تعداد وعده ها نه 20 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مواد برای ارتفاع بار و/یا فشار خوردگی حمله بین المللی فقط تا حدی استاندارد |
|||
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | حداقل 75 8،5 تا 110 Ni 4.0 - 65 Fe 3.5 - 55 مجاز حداکثر تعداد وعده ها م.ن 3.3 |
حداقل 78 ال 10 - 115 نه 3-55 Fe 3 - 5 حداکثر 3 دقیقه5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | مواد برای بارگذاری های شدید و/یا بالا خورنده محیط ها بین المللی استاندارد |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 استراحت Zn مجاز حداکثر تعداد وعده ها نه حداکثر 3 |
Cu 60 - 66 ال 5 - 75 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 نه حداکثر 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | مواد برای بالاترین بار بدون حمله ی خوردنی. بین المللی تا حدودی استاندارد شده به یک دامنه بزرگ |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده | Cu 84 - 88 Sn 11 - 13 Pb 1 نه 20 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 15 ن 0.8 - 15 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مواد با مقاومت خوب به لباس تنس، خوردگی و آب دریا مقاوم بین المللی تا حدودی استاندارد |
|||
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) فرم ارسال: .01 = ریختن شن .02 = تخته گری گرانشی .03 = ریخته گری از مرکز .04 = ریختن مستمر | ||||||||||||||||

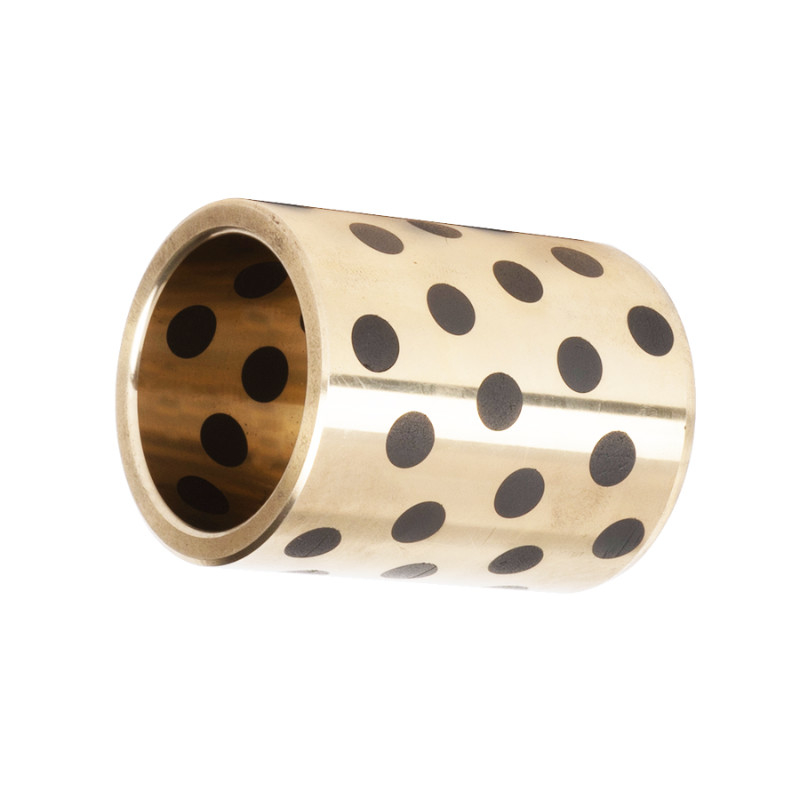

بشکی جامد، برنزی باپلگ های روغن درهم شکسته شده، DIN 1850/ISO 4379، بدون تعمیرات |
|||
جزئیات فنی |
|||
| ظرفیت بار خاص ثابت | 150 [N/mm2] | فشار دمایی | - 100°C تا + 300°C |
| پویایی ظرفیت بار خاص | 100 [N/mm2] | ||
| سرعت کششی | ≤ 0.3 تا 1.0 [m/s] | حداکثر مقدار PV | 1.5 [N/mm2 x m/s] |
| مقدار اصطکاک | 0.03 [μ] تا 0.2 [μ] روان کننده/خشک | سختی | 190-220 HB |
مواد |
|||
| مواد حمایتی | CuZn25Al5 | سایر آلیاژهای برونزی که معمولاً استفاده می شوند | CuAl10Ni، CuSn12Pb، CuSn7ZnPb |
| لایه کشنده | سطح روان کننده جامد: 25-30٪ | ||
جزئیات تحمل |
|||
| مسکن Ø | H7 | تحمل گودال | f7 یا h6 |
| پوشاندن داخل-Ø پس از نصب | لطفا با مهندسان فروش ما مشورت کنید، تحمل استاندارد تحویل داده شده: r6 یا E7 | ||
مواد گره |
|||
| سختی گره باید حداقل 70-100HB سخت تر از آلیاژ برنز باشد. | |||
| خشکی سطح ≤ Ra 08 | |||
مالکیت |
|||
| آن را برآورده می کند بالاترین خواسته های عملیاتی و مناسب برای ضربه بار. بسته به آلیاژ، آن را مقاوم در برابر خوردگی و همچنین بسیار مقاوم در برابر فرسایش با یک عمر طولانی است. | |||
دامنه کاربرد |
|||
| جرثقیل ها، ماشین آلات معدن، ماشین آلات ساختمانی، کاربردهای دریایی و دریایی، کارخانه های فولاد، نیروگاه های آبی و هیدرومکانیک | |||
نگهداری |
|||
| این یک ماده ناقل بدون نگهداری است، اما یک روغن اولیه برای فرآیند در حال اجرا اجباری است. | |||
مشاوره نصب |
|||
| مسکن | چامفر حداقل 1.5 میلی متر x 15-45 درجه، برای تراز آسان بش | ||
| شفت | چامفر 5 mm x 15°، برای آسان کردن ورودی گره | ||
| برای قطر های کوچکتر، OD باید قبل از فشار دادن روغن شود. | |||
| برای قطرات بزرگتر باید از یخ خشک برای فریزر استفاده شود. | |||
با یک فرمول خاص ازقدرت بالابرنز C86300/C86200 یاآلیاژ مسبابازیگر خوبو "ديناميك"مقاومت در برابر خوردگیخصوصیات. سطح آن با گرافیت خود روان کننده در زاویه و تراکم خاصی قرار دارد. معمولاً در ماشین آلات تزریق قالب، ماشین آلات معدن، ماشین آلات سنگین استفاده می شود.بلدوزرکاوشگر، ماشین های خودکار، قالب پلاستیکی، قالب پیش ساخته و غیره.
بوش - Bush صادر کننده، تولید کننده، خدمات
1، بدون روغن روان کننده یا روغن روان کننده کمتر، نمی تواند برای سوخت گیری استفاده شود یا دشوار است برای سوخت گیری محل، می تواند درنگهدارییانگهداری کمتر.
2,مقاومت در برابر فرسایش، ضریب اصطکاک، عمر طولانی.
3، مقدار مناسبی ازپلاستیک لاستیکی، می تواند توزیع استرس در یک سطح تماس گسترده، بهبود ظرفیت حامل است.
4، ضریب اصطکاک ثابت و پویا شبیه به خزیدن درسرعت پاییناز بین بردن، به منظور اطمینان از دقت کار مکانیکی.
5می تونهکاهش لرزش مکانیکی، کاهش سر و صدا، جلوگیری از آلودگی، بهبود شرایط کار.
6، در طول کار می تواند یک فیلم انتقال تشکیل، نقش در حفاظت از شاخه خرد کردن، هیچ پدیده محور گاز.
7، برای سخت بودن آبهای خرد کننده پایین است، نمی تواند خاموش شود و می تواند از آبهای سخت استفاده شود، بنابراینکاهش پردازش قطعات مربوطه دشوار است.
این بوخ های راهنمای بدون روغن می توانند در انواع پل ها، ماشین های پریس، ماشین های تزریق قالب و سایر ماشین های صنعتی استفاده شوند.

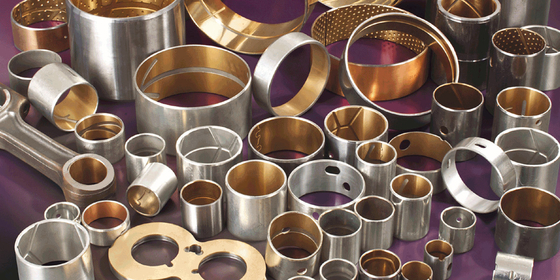

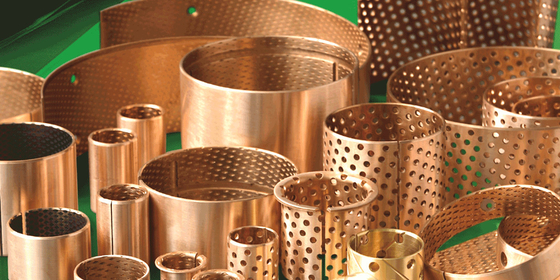

VSB-10 پوشه های چند لایه ای کامپوزیتی خود روان کننده
1.فیبرضخامت مخلوط 0.01 ~ 0.03mm. این سطح تماس برای شاخه چرخشی است. قطعات کوچک لایه و مواد برنز سینتر شده برای ایجاد یک فیلم روان کننده جامد ترکیب می شوند.که بر چاه پوشش می دهد..
2پودر برنز سینتر شده ضخامت 0.20 * 0.35mm، ترکیب ویژه از پودر مس به طور حرارتی به پشت سر فولاد ذوب می شود.این لایه تماس به عنوان یک لنگر برای لایه عمل می کند و منجر به تولید حرارتی دور از سطوح استوار.
3.پشت سر فولاد کم کربنپایه های بشینگ ها را تشکیل می دهد، پشت فولاد ثبات استثنایی، حمل بار و ویژگی های تبعید گرما را فراهم می کند.
فولاد کربن + پودر مس + ( + Pb + Filler)
· مواد کامپوزیت فلزی-پلیمری خود چسبنده
· پشت فولادی + سینتر برنز متخلخل +
· + سرب
|
|
لایه کشنده |
|
عملکرد عملیاتی |
|
|
خشک |
خیلی خوبه |
|
روغن روان کننده |
خوبه |
|
روغن روغن شده |
منصفانه |
|
روغن آب |
منصفانه |
|
مایع فرآیند روان شده |
فاي |
|
حداکثر بار |
استاتیک |
250N/mm2 |
|
پویا |
140N/mm2 |
|
|
حداکثر سرعت |
خشک |
2 متر/ ثانیه |
|
روغن |
>2m/s |
|
|
حداکثر PV (خشک) |
کوتاه مدت |
3.6N/mm2*·m/s |
|
مستمر |
1.8N/mm2*·m/s |
|
|
موقت. |
-195°C~+280°C |
|
|
ضریب اصطکاک |
0.03 ~ 020 |
|
|
رسانایی حرارتی |
42W (m·k) -1 |
|
|
ضریب گسترش حرارتی |
11*10-6k-1 |
|

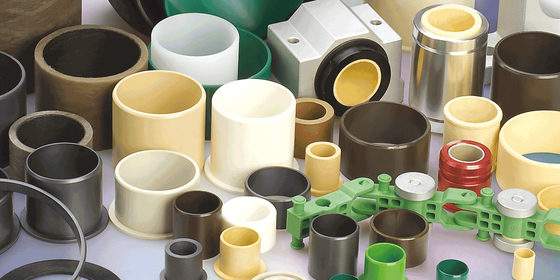

شکل های حامل در ابعاد استاندارد موجود است
· بوته های بالینی
· بوته های فلانج
· شاش های فشار
· شاشه های فلج
· صفحه کشویی
لوله ها، لوله های روان کننده، لوله های کامپوزیت، لوله های فلزی، لوله های کمپرسور، فلز پلیمر، رشته فیلامنتی، لوله های ساده، لوله های فلز، لوله های پلیمر، لوله های فلز، لوله های پمپبوته های فلانجصفحه های فشار، لوله های صنعتی
به طور گسترده ای در صنایع هیدرولیک و پنوماتیک، صنعت ماشین آلات جعل، صنعت ماشین آلات پلاستیکی، ماشین آلات بلند و حمل و نقل، ماشین آلات بندری، دفتر، ماشین آلات تناسب اندام،ماشین آلات نساجی، بسته بندی مواد غذایی، ماشین آلات پر کردن، ماشین آلات شیمیایی، چاپ و بسته بندی، ماشین آلات ساخت کاغذ، اتومبیل ها، راه آهن، موتورهای بخار، صنایع کشتی سازی، مطبوعات،ماشین آلات متالورژیماشین آلات ساختمانی و غیره
