| نام تجاری: | Met Metal-Polymer Bearings Bearings () China Bushing |
| شماره مدل: | نوع بوشینگ: بلبرینگ های فلنج ، در فلنج پهن ، مواد |
| مقدار تولیدی: | قابل مذاکره است |
| قیمت: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| شرایط پرداخت: | TT در پیشرفت |
| توانایی عرضه: | 100000 قطعه / قطعه در روز |

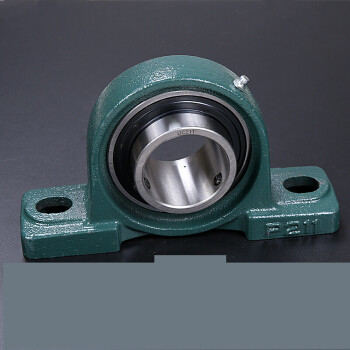

سری UCP از نردبان های کششی بالش عمودی با صندلی یک راه حل قوی و قابل اعتماد برای کاربردهای مختلف صنعتی را ارائه می دهد.این لوله های طراحی شده اند برای تحمل هر دو بار شعاعی و محوری، فراهم کردن عملکرد بدون مشکل و کارآمد در شرایط سخت.
سری UCP دارای یک سطح بیرونی کروی منحصر به فرد است که امکان نصب و تراز آسان را فراهم می کند.در حالی که طراحی ناقل کششی حرکت صاف و کاهش اصطکاک را تضمین می کند.
بلوک های بشینگ که هسته این لوله ها را تشکیل می دهند ، برای اطمینان از تناسب دقیق و عملکرد طولانی مدت به دقت ماشینکاری شده اند.آنها به طور معمول از مواد با قدرت بالا مانند آهن یا فولاد ساخته شده اند، که می تواند تحمل بار سنگین و محیط های خشن.
علاوه بر بلوک های بشینگ، لاغرهای سری UCP همچنین شامل صفحه های فشار هستند. این صفحه ها برای تحمل بار محوری و جلوگیری از حرکت در جهت ناخواسته طراحی شده اند.آنها در ارتباط با بلوک های بشینگ کار می کنند تا یک راه حل کامل برای برنامه های کاربردی حرکت چرخش و خطی ارائه دهند.
سری UCP از لاغرهای کششی بلوک بالش عمودی برای طیف گسترده ای از کاربردهای صنعتی، از جمله پمپ ها، ناقلات، فن ها و سایر تجهیزات چرخشی مناسب است.آنها معمولا در نفت و گاز یافت می شوند، معدن، زمین کشی و سایر صنایع سنگین که در آن قابلیت اطمینان و دوام بسیار مهم است.
با طراحی قوی، قطعات دقیق و قابلیت تحمل هر دو بارهای شعاعی و محوری،لوله های سری UCP یک انتخاب عالی برای هر گونه برنامه ای است که نیاز به حرکت چرخش یا خطی صاف و کارآمد دارد.
نردبان کره ای بیرونی با صندلی یک حلقه داخلی گسترده استتابلو های گلوله ای با شکاف عمیقبا دو مهر و موم و بخش کروی بر روی حلقه بیرونی
یک واحد حامل که شامل یک صندلی حامل و یک صندلی حامل است. تناسب کروی بین حامل و صندلی حامل می تواند مرکز خودکار را برای جبران نصب تحقق بخشد
خطاهایی که به دلیل عدم تراز محوری، انحراف دراز دراز و تغییر شکل سطح پایین نصب ایجاد می شود.
ناقل کره ای بیرونی با صندلی در ساختار جمع و جور و جدا کردن آسان است، مناسب برای پشتیبانی ساده است، اغلب در معدن و مدیریت استفاده می شود
طلا، کشاورزی، صنایع شیمیایی، ماشین آلات حمل و نقل و غیره
تعریف بلوک بالش: یک بلوک یا استاندارد برای حمایت از یک مجله (به عنوان یک شاخه)
یک بلوک بالش یک پایه است که برای پشتیبانی از یک شاخه چرخان با کمک حامل های سازگار و لوازم جانبی مختلف استفاده می شود.مواد خانه برای بلوک بالش معمولا از آهن یا فولاد ریخته شده ساخته شده است.
محموله بلوک بالش کروی با صندلی: UCP,UCF,UCFL,UCT,UCFC UCPH, UCFA UCPA, UCFB, UCHA و سایر مدل ها کامل محموله توپ کروی بیرونی در واقع یک نوع از محموله توپ شکاف عمیق است.
ویژگی آن این است که حلقه بیرونی و سطح قطر بیرونی آن کروی هستند.که می تواند در سطح کروی مجاور مربوطه صندلی پرتگاه نصب شود تا نقش مرکز را بازی کند.
ناقل بیرونی کروی با صندلی
بیئرنگ کروی با صندلی نوعی واحد بیئرنگ است که ترکیبی از بیئرینگ رولینگ و صندلی بیئرینگ است. بیشتر بیئرینگ های کروی بیرونی از قطر بیرونی بیئرینگ کروی ساخته شده اند.با صندلی حامل سوراخ کروی نصب شده با TOG، انواع اشکال ساختاری، انعطاف پذیری و قابل تعویض خوب.
در عین حال، این نوع اثر در طراحی نیز دارای درجه خاصی از مرکز بودن، آسان برای نصب، با ساختار دوگانه از دستگاه مهر و موم، می تواند در شرایط بد کار می کند.بلوک حامل به طور کلی ریخته شده استصندلی هایی که معمولاً استفاده می شوند صندلی عمودی (P) ، صندلی مربع (F) ، صندلی مربع رئیس (FS) ، صندلی گرد رئیس (FC) ، صندلی الماس (FL) ، صندلی حلقه ای (C) ، صندلی لغزنده و غیره (T) هستند.
قرارگاه بیرونی کروی با صندلی به مرکز قرارگاه و صندلی قرارگاه تقسیم می شود، در نام مرکز قرارگاه به علاوه صندلی قرارگاه،مانند حامل بیرونی کروی UC205 با پیچ ثابت با صندلی عمودی به نام UCP205.به خاطرتعویض پذیری قویدر صورت استفاده از نردبان کروی با صندلی، مرکز نردبان را می توان به صورت مطلوب در صندلی نردبان با مشخصات یکسان و اشکال مختلف قرار داد.
جدول اندازه ی محموله های بلوک بالش
جدول مشخصات ابعاد لگن با صندلی
| نوع | اندازه ((ملی متر) | وزن | ||||||||||||
| d | D | ب | S | L | J | H | H1 | H2 | A | N | N1 | از | کیلوگرم | |
| UCP201 | 12 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP202 | 15 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP203 | 17 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP204 | 20 | 47 | 31 | 12.7 | 127 | 95 | 33.3 | 65 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP205 | 25 | 52 | 34.1 | 14.3 | 140 | 105 | 36.5 | 71 | 15 | 38 | 13 | 19 | M10 | 0.8 |
| UCP206 | 30 | 62 | 38.1 | 15.9 | 165 | 121 | 42.9 | 83 | 17 | 48 | 17 | 23 | M14 | 1.3 |
| UCP207 | 35 | 72 | 42.9 | 17.5 | 167 | 127 | 47.9 | 93 | 18 | 48 | 17 | 23 | M14 | 1.6 |
| UCP208 | 40 | 80 | 49.2 | 19 | 184 | 137 | 49.2 | 100 | 18 | 54 | 17 | 23 | M14 | 1.9 |
| UCP209 | 45 | 85 | 49.2 | 19 | 190 | 146 | 54 | 106 | 20 | 54 | 17 | 23 | M14 | 2.2 |
| UCP210 | 50 | 90 | 51.6 | 19 | 206 | 159 | 57.2 | 114 | 21 | 60 | 20 | 26 | M16 | 2.6 |
| UCP211 | 55 | 100 | 55.6 | 22.2 | 219 | 171 | 63.5 | 126 | 23 | 60 | 20 | 26 | M16 | 3.3 |
| UCP212 | 60 | 110 | 65.1 | 25.4 | 241 | 184 | 69.8 | 138 | 25 | 70 | 20 | 26 | M16 | 4.6 |
| UCP213 | 65 | 120 | 65.1 | 25.4 | 265 | 203 | 76.2 | 151 | 27 | 70 | 25 | 31 | M20 | 5.9 |
| UCP214 | 70 | 125 | 74.6 | 30.2 | 266 | 210 | 79.4 | 157 | 27 | 72 | 25 | 31 | M20 | 6.6 |
| UCP215 | 75 | 130 | 77.8 | 33.3 | 275 | 217 | 82.6 | 163 | 25 | 74 | 25 | 31 | M20 | 7.4 |
| UCP216 | 80 | 140 | 82.6 | 33.3 | 292 | 232 | 88.9 | 175 | 30 | 78 | 25 | 31 | M20 | 9 |
| UCP217 | 85 | 150 | 85.7 | 34.1 | 310 | 247 | 95.2 | 187 | 32 | 83 | 25 | 31 | M20 | 11 |
| UCP218 | 90 | 160 | 96 | 39.7 | 327 | 262 | 101.6 | 200 | 33 | 88 | 27 | 33 | M22 | 13 |
| UCP220 | 100 | 180 | 108 | 42 | 380 | 308 | 115 | 225 | 40 | 95 | 30 | 38 | M24 | 16 |
| UCP305 | 25 | 62 | 38 | 15 | 175 | 132 | 45 | 85 | 15 | 45 | 17 | 20 | M14 | 1.4 |
| UCP306 | 30 | 72 | 43 | 17 | 180 | 140 | 50 | 95 | 18 | 50 | 17 | 20 | M14 | 1.8 |
| UCP307 | 35 | 80 | 48 | 19 | 210 | 160 | 56 | 106 | 20 | 56 | 17 | 25 | M14 | 2.8 |
| UCP308 | 40 | 90 | 52 | 19 | 220 | 170 | 60 | 116 | 22 | 60 | 17 | 27 | M14 | 3 |
| UCP309 | 45 | 100 | 57 | 22 | 245 | 190 | 67 | 129 | 24 | 67 | 20 | 30 | M16 | 4.1 |
| UCP310 | 50 | 110 | 61 | 22 | 275 | 212 | 75 | 143 | 27 | 75 | 20 | 35 | M16 | 5.8 |
| UCP311 | 55 | 120 | 66 | 25 | 310 | 236 | 80 | 154 | 30 | 80 | 20 | 38 | M16 | 7.4 |
| UCP312 | 60 | 130 | 71 | 26 | 330 | 250 | 85 | 165 | 32 | 85 | 25 | 38 | M20 | 9.4 |
| UCP313 | 65 | 140 | 75 | 30 | 340 | 260 | 90 | 176 | 33 | 90 | 25 | 38 | M20 | 10 |
| UCP314 | 70 | 150 | 78 | 33 | 360 | 280 | 95 | 187 | 35 | 90 | 27 | 40 | M22 | 12 |
| UCP315 | 75 | 160 | 82 | 32 | 380 | 290 | 100 | 198 | 35 | 100 | 27 | 40 | M22 | 14 |
| UCP316 | 80 | 170 | 86 | 34 | 400 | 300 | 106 | 210 | 40 | 110 | 27 | 40 | M22 | 18 |
| UCP317 | 85 | 180 | 96 | 40 | 420 | 320 | 112 | 220 | 40 | 110 | 33 | 45 | M27 | 20 |
| UCP318 | 90 | 190 | 96 | 40 | 430 | 330 | 118 | 235 | 45 | 110 | 33 | 45 | M27 | 24 |
| UCP319 | 95 | 200 | 103 | 41 | 470 | 360 | 125 | 250 | 45 | 120 | 36 | 50 | M30 | 29 |
| UCP320 | 100 | 215 | 108 | 42 | 490 | 380 | 140 | 275 | 50 | 120 | 36 | 50 | M30 | 35 |
| UCP321 | 105 | 225 | 112 | 44 | 490 | 380 | 140 | 280 | 50 | 120 | 36 | 50 | M30 | 35 |
| UCP322 | 110 | 240 | 117 | 46 | 520 | 400 | 150 | 300 | 55 | 140 | 40 | 55 | M33 | 45 |
| UCP324 | 120 | 260 | 126 | 51 | 570 | 450 | 160 | 320 | 65 | 140 | 40 | 55 | M33 | 55 |
| UCP326 | 130 | 280 | 135 | 54 | 600 | 480 | 180 | 355 | 75 | 140 | 40 | 55 | M33 | 72 |
| UCP328 | 140 | 300 | 145 | 59 | 620 | 500 | 200 | 390 | 75 | 140 | 40 | 55 | M33 | 89 |
در حال حاضر، در حال حاضر، در حال استفاده از این روش، در حال استفاده از دستگاه های مختلف، به عنوان مثال، در حال استفاده از دستگاه های مختلف، به عنوان مثال:مناسب برای تمام دستگاه های انتقال و شاخه و سطح نصب موازی با دستگاه مکانیکیبرچسب ملی: GB/T7810
1ابعاد کل ucp201-ucp203 در جدول یکسان است.
2UCP201 دارای قطر 12، UCP202 دارای قطر 15 و UCP203 دارای قطر 17 است. تمام قطر های بالاتر از UCP204 با دو رقم آخر 5 ضرب می شوند. به عنوان مثال،UCP204 دارای قطر 20mm و UCP205 دارای قطر 25mm است.
3. اولین عدد بعد از UCP مجموعه ای است، 2 مجموعه ای سبک و 3 مجموعه ای سنگین است.
