| نام تجاری: | VIIPLUS |
| شماره مدل: | صفحات پوشیدن برنز |
| مقدار تولیدی: | قابل توافق |
| قیمت: | Price Graphite Wear Plate Parts Factory Price |
| شرایط پرداخت: | TT IN ADVANCE ، Western Union |
| توانایی عرضه: | بوشینگ برنز آنلاین • تولید کننده یاتاقان های کشویی • تولید کنندگان بوشینگ خود را روان کننده |

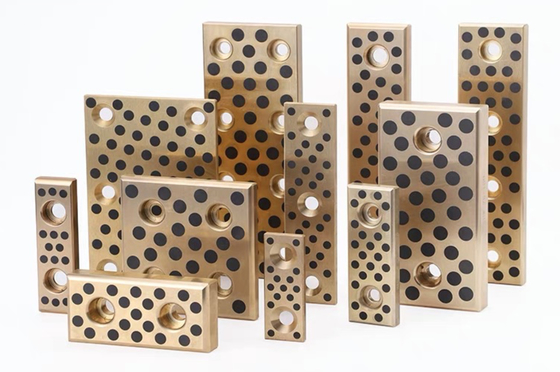

صفحات سایش برنزی بدون روغن، اجزای بسیار متنوعی هستند که در صنایع مختلفی که کاهش اصطکاک و مقاومت در برابر سایش حیاتی است، استفاده می‌شوند. آن‌ها ترکیبی منحصر به فرد از استحکام، دوام و خواص خود روان‌کاری ارائه می‌دهند و نیاز به روغن‌کاری خارجی را از بین می‌برند و آن‌ها را برای کاربردهایی که روغن یا گریس امکان‌پذیر یا مطلوب نیست، ایده‌آل می‌سازد.
این صفحات سایش در اندازه‌های استاندارد و سفارشی برای پاسخگویی به طیف گسترده‌ای از کاربردها و الزامات موجود هستند. اندازه‌های استاندارد معمولاً از هنجارهای صنعتی پیروی می‌کنند و به راحتی در دسترس هستند و تحویل سریع و مقرون به صرفه را تضمین می‌کنند. با این حال، اندازه‌های سفارشی، انعطاف‌پذیری لازم برای تنظیم صفحات با ابعاد، شکل‌ها و الگوهای سوراخ خاص را ارائه می‌دهند و تناسب کاملی را برای کاربردهای منحصر به فرد یا تخصصی تضمین می‌کنند.
اندازه های استاندارد:
اندازه‌های استاندارد برای صفحات سایش برنزی بدون روغن بسته به سازنده و کاربرد مورد نظر متفاوت است. با این حال، ابعاد رایج شامل ضخامت‌های مختلفی است که از چند میلی‌متر تا چند سانتی‌متر متغیر است، با عرض و طول متناسب با نیازهای کاربرد تنظیم می‌شود. این اندازه‌های استاندارد اغلب در کاتالوگ‌ها یا وب‌سایت‌های سازندگان فهرست می‌شوند و انتخاب مناسب‌ترین گزینه را برای مشتریان آسان می‌کند.
اندازه های سفارشی:
اندازه‌های سفارشی برای صفحات سایش برنزی بدون روغن برای پاسخگویی به الزامات خاصی طراحی شده‌اند که فراتر از ابعاد استاندارد هستند. مشتریان می‌توانند مشخصات دقیقی از جمله ضخامت، عرض، طول، الگوهای سوراخ و هر ویژگی منحصر به فرد دیگری ارائه دهند و سازنده صفحات سفارشی را برای مطابقت با آن مشخصات ایجاد می‌کند. این فرآیند سفارشی‌سازی تضمین می‌کند که صفحات سایش به طور یکپارچه در کاربرد ادغام می‌شوند، عملکرد را بهینه می‌کنند و نیاز به اصلاحات یا انطباق را کاهش می‌دهند.
چه به دنبال اندازه‌های استاندارد یا سفارشی باشید، صفحات سایش برنزی بدون روغن یک راه‌حل قابل اعتماد و مؤثر برای کاهش اصطکاک و سایش در کاربردهای صنعتی مختلف ارائه می‌دهند. آن‌ها به طور گسترده در فرآوری مواد غذایی، ماشین‌آلات بسته‌بندی، تجهیزات معدن و سایر صنایعی که دوام و عملکرد در آن‌ها حیاتی است، استفاده می‌شوند. این صفحات با خواص خود روان‌کاری و مقاومت در برابر خوردگی و سایش، انتخابی عالی برای کاربردهایی هستند که به عملکرد طولانی‌مدت و قابل اعتماد نیاز دارند.
C51000، همچنین به عنوان برنز فسفری “5% A”، یک آلیاژ مس آهنگری است که در درجه اول از مس با افزودن کنترل شده قلع و فسفر تشکیل شده است. این آلیاژ به دلیل مقاومت عالی در برابر خوردگی، استحکام خستگی بالا، شکل‌پذیری خوب در سرما، و هدایت الکتریکی متوسط، ارزشمند است و آن را برای کاربردهایی که به دوام و عملکرد فنری نیاز دارند، ایده‌آل می‌کند.
C51000 در اشکال مختلفی تولید می‌شود—صفحه، ورق، نوار، میله و سیم—و با مشخصاتی مانند ASTM B103/B103M برای صفحه برنز فسفری، ورق، نوار و میله نورد شده مطابقت دارد. در فرم صفحه، به دلیل ترکیبی از استحکام، مقاومت در برابر سایش و قابلیت کار، به طور گسترده در معماری، تجهیزات الکتریکی، بست‌ها و ماشین‌آلات صنعتی استفاده می‌شود.
درصدها بر حسب وزن هستند. مس تعادل است، با Cu + عناصر نام‌گذاری شده ≥ 99.5%.
| عنصر | حداقل (%) | حداکثر (%) |
|---|---|---|
| مس (Cu) | باقیمانده | — |
| قلع (Sn) | 4.2 | 5.8 |
| فسفر (P) | — | 0.35 |
| سرب (Pb) | — | 0.05 |
| آهن (Fe) | — | 0.10 |
| روی (Zn) | — | 0.30 |
محتوای قلع باعث بهبود استحکام و مقاومت در برابر سایش، در حالی که فسفر باعث افزایش سختی و مقاومت در برابر خوردگی قرار دارند، مناسب باشد.
| ویژگی | مقدار |
|---|---|
| چگالی | 0.32 lb/in³ در 68 °F (8.86 g/cm³) |
| نقطه ذوب (مایع) | 1920 °F (1049 °C) |
| نقطه ذوب (جامد) | 1750 °F (954 °C) |
| هدایت الکتریکی | 15 % IACS در 68 °F |
| هدایت حرارتی | 40 Btu/sq ft/ft hr/°F در 68 °F |
| ضریب انبساط حرارتی | 9.9 × 10⁻⁶ /°F (68–572 °F) |
| ظرفیت گرمایی ویژه | 0.09 Btu/lb/°F در 68 °F |
| مدول الاستیسیته (کشش) | 16,000 ksi (110 GPa) |
| مدول صلبیت | 6,000 ksi (41 GPa) |
این خواص باعث می‌شود C51000 برای اجزایی که در معرض چرخه حرارتی یا بارهای الکتریکی متوسط قرار دارند، مناسب باشد.
| تمپر | مقاومت کششی (ksi) | مقاومت تسلیم (ksi) | ازدیاد طول (%) | سختی راکول |
|---|---|---|---|---|
| بازپخت شده (O61) | 47 | 20 | 60 | B40 |
| یک چهارم سخت (H01) | 58 | 50 | 40 | B70 |
| نیمه سخت (H02) | 66 | 54 | 24 | B78 |
| سخت (H04) | 80 | 74 | 8 | B88 |
| فوق العاده سخت (H06) | 92 | 88 | 4 | B92 |
| فنر (H08) | 100 | 98 | 3 | B94 |
| فوق العاده فنری (H10) | 105 | — | 2 | B95 |
مقاومت خستگی: ~84 ksi در 100 میلیون چرخه (مشابه برای صفحه در تمپر فنری).
رتبه ماشین‌کاری: 20 (برنج آزاد بر = 100).
قابلیت کار سرد: عالی—مناسب برای برش، کشش، شکل‌دهی، خم شدن، برش و مهر زنی.
قابلیت شکل‌دهی گرم: ضعیف.
اتصال:
عالی: لحیم‌کاری، لحیم‌کاری برنجی، جوشکاری لب به لب.
خوب: جوشکاری قوس محافظت شده با گاز، جوشکاری نقطه‌ای.
منصفانه: استیلن اکسیژن، قوس فلزی روکش‌دار، جوشکاری درز.
دمای بازپخت: 900–1250 °F (482–677 °C).
معماری: صفحات یاتاقان پل، صفحات ساختاری برای محیط‌های خورنده یا با خستگی بالا.
الکتریکی: کانکتورها، اجزای سوئیچ، گیره‌های فیوز، برس‌های سیمی.
بست‌ها: پین‌های کوتر، واشرهای قفل.
ماشین‌آلات صنعتی: فنرها، دیافراگم‌ها، دم‌ها، دیسک‌های کلاچ، تجهیزات شیمیایی، ماشین‌آلات نساجی.
سایر: ورق‌های سوراخ‌دار، عناصر فشار، میله‌های جوشکاری.
در فرم صفحه، C51000 به ویژه برای عناصر ساختاری باربر که در آن استحکام، مقاومت در برابر خستگی و محافظت در برابر خوردگی مورد نیاز است، ارزشمند است.

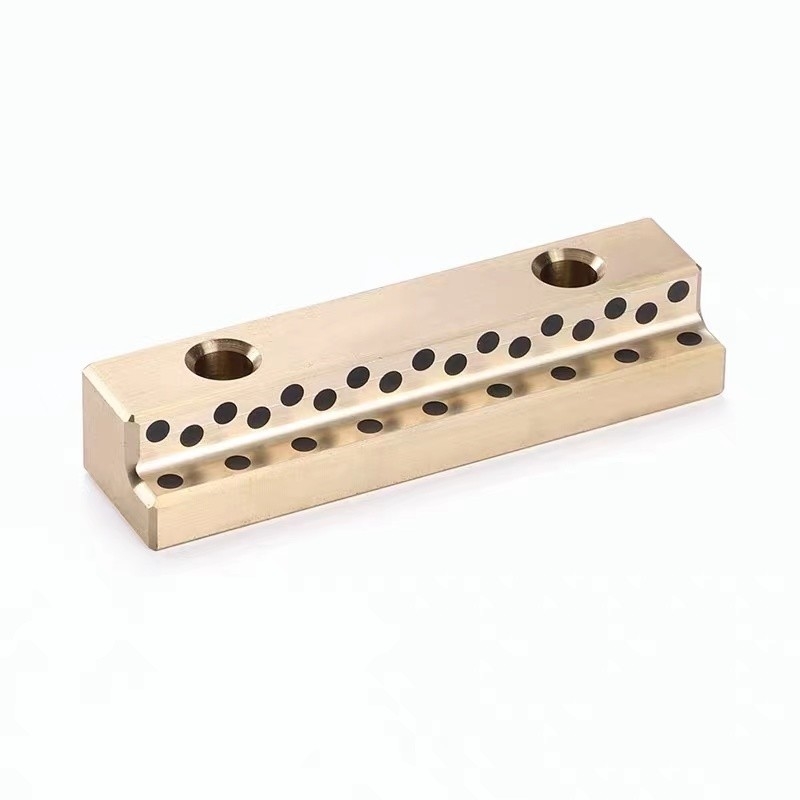

صفحات سایش برنزی دقیق، صفحات سایش برنزی ماشین‌کاری شده، صفحه سایش برنزی ریخته‌گری، شکل خاص تولید شده توسط VIIPLUS Precision صفحات سایش موجود در اندازه‌های استاندارد و سفارشی.
1. صفحه سایش برنزی
2. تامین کنندگان میله گرد برنزی
3. صفحات سایش
4. صفحه زمینی دقیق
5. صفحه سایش برنزی خود روان‌کننده
صفحات سایش برنز فسفری با اندازه استاندارد گرافیتCuSn6Zn6Pb3 Material LG2 C83600امروز سفارش دهید! ساخت چین. تولید کننده بوش‌های آستین برنزی و صفحه سایش گرافیتی و واشر رانشی در مواد آلیاژ برنزی مختلف. یاتاقانهای برنز گرافیتی برای کاربردهای با دمای بالا مناسب است. افزایش بهره‌وری. کاهش هزینه‌ها و زمان خرابی. ارائه یاتاقانهای با شکل سفارشی.
صفحه سایش برنز فسفری گرافیتی DIN GB-CuSn5Zn5Pb5، صفحه لغزنده برنجی مخصوص گرافیتی مس بدون روغن C83600 ساخته شده به سفارش از چین. امروز یک نقل قول دریافت کنید! اندازه‌های تحمل صفحه، تجزیه و تحلیل شیمیایی مواد و قیمت برای کاربرد شما. صفحه سایش برنزی در تمام زمینه‌های صنعتی دارای طیف گسترده‌ای از کاربردها است.
به طور گسترده در صنایع هیدرولیک و پنوماتیک، صنعت ابزار ماشین‌کاری فورج، صنعت ماشین‌آلات پلاستیک، ماشین‌آلات جابجایی بالابر، ماشین‌آلات بندری، ماشین‌آلات اداری، ماشین‌آلات نساجی، ماشین‌آلات مواد غذایی، ماشین‌آلات شیمیایی، چاپ و بسته‌بندی، ماشین‌آلات کاغذ، لوکوموتیو بخار، صنعت کشتی‌سازی، صنعت پرس، ماشین‌آلات متالورژی، ماشین‌آلات مهندسی و غیره استفاده می‌شود.
مواد: DIN GB-CuSn5Zn5Pb5
آلیاژ مس ریخته‌گری ZCuSn5Zn5Pb5 دارای مقاومت در برابر سایش و مقاومت در برابر خوردگی خوب، آسان برای پردازش، عملکرد ریخته‌گری خوب و هوابندی است، آلیاژ مس ریخته‌گری برای قطعات مقاوم در برابر سایش و مقاوم در برابر خوردگی که تحت بار زیاد و سرعت لغزش متوسط کار می‌کنند، استفاده می‌شود. مانند بوش محور، آستر، آستر سیلندر، کلاچ پیستون، غده پمپ و چرخ دنده کرمی.
ZCuSn5Zn5Pb5 با نام تجاری داخلی مطابقت دارد: qsn5-5-5
• صفحات سایش برنزی ریخته‌گری ما را می‌توان در مواد برنزی زیر عرضه کرد:
• برنز آلومینیومی C95400
• صفحه برنز یاتاقان C93200 SAE 660
• صفحه بدون روغن برنز منگنز C86300
• صفحه سایش برنز آلومینیومی C95900
| ترکیب و خواص | ||||||||||||||||
| dg | DIN | مواد شماره فرم تحویل1) |
نام | استاندارد ASTM | وزن‌های متناسب | خواص فیزیکی (حداقل) | ||||||||||
| استاندارد | آلیاژ شماره |
DIN | ASTM | چگالی | 0.2% فشار |
کشش استحکام |
فشار | Emodulus | سختی | کاربرد | ||||||
| نماد | ρ | δy | δT | |||||||||||||
| واحد | % | % | g/cm³ | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مجاز حداکثر. بخش‌ها Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | استاندارد مواد برای بیشتر کاربردها بین‌المللی استاندارد شده |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده است | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 مجاز Ni 0.8 - 1.5 حداکثر. بخش‌ها Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مواد برای بالا بارها و/یا فشار خوردگی حمله بین‌المللی فقط جزئی استاندارد شده |
|||
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده است | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 مجاز حداکثر. بخش‌ها Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | مواد برای بارهای شدید و/یا بالا خورنده محیط‌ها بین‌المللی استاندارد شده |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn rest مجاز حداکثر. بخش‌ها Ni max. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | مواد برای بالاترین بارها بدون حمله خورنده. بین‌المللی جزئی استاندارد شده به یک گسترش بزرگ |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده است | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مواد با مقاومت در برابر سایش خوب خوردگی و آب دریا مقاوم بین‌المللی جزئی استاندارد شده |
|||
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده است | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده است | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) فرم تحویل: .01 = ریخته‌گری ماسه‌ای. .02 = ریخته‌گری ثقلی. .03 = ریخته‌گری گریز از مرکز. .04 = ریخته‌گری پیوسته | ||||||||||||||||
|
ترکیب شیمیایی mass/% |
|
مواد: ZCuSn5Zn5Pb5 |
|
ترکیب شیمیایی: |
|
مس Cu: بقیه |
|
Sn: 4.0 ~ 6.0 |
|
روی Zn: 4.0 ~ 6.0 |
|
Pb: 4.0 ~ 6.0 |
|
P: ≤0.05 (ناخالصی) |
|
نیکل Ni: ≤2.5 (به استثنای کل ناخالصی‌ها) |
|
آلومینیوم Al: ≤0.01 (ناخالصی‌ها) |
|
آهن Fe: ≤0.3 (ناخالصی‌ها) |
|
سیلیکون Si: ≤0.01 (ناخالصی‌ها) |
|
Sb: ≤0.25 (ناخالصی) |
|
گوگرد S: ≤0.10 (ناخالصی‌ها) |
|
توجه: کل ناخالصی‌ها ≤1.0 |
بوش‌های برنزی با دقت بالا و قطعات صفحه سایش، تیم مدیریت سطح بالا و کارکنان با کیفیت بالا، و به طور مداوم فرآیند تولید را بهبود می‌بخشند و پلت فرم مدیریت را اصلاح می‌کنند، مطابق با سیستم صدور گواهینامه کیفیت جهانی برای انجام هر جزئیات، محصولات یاتاقان روان‌کننده.”توجه:
1، در ترکیب شیمیایی، مقادیر منفرد حداکثر را نشان می‌دهند.
2، عملکرد مکانیکی مقدار سختی فقط برای مرجع است
