| نام تجاری: | CHINA wrapped bushing, Bronze CuSn8P, DIN 1494 / ISO 3547, Low-maintenance |
| شماره مدل: | بلبرینگ و برنز آستین برنز از CuSn8 ساخته شده است |
| مقدار تولیدی: | بوش برنز فسفر ، یاتاقان برنز قلع ، بوش برنجی |
| قیمت: | Precision Tolerance, Factory Price |
| شرایط پرداخت: | TT در پیشرفت |
| توانایی عرضه: | بلبرینگ برنز سوراخ دار Be یاطاقان های بسته بندی شده برنز ساده |
مقدمه: بهره وری استخراج معدن را با بشینگ های برنز دقیق تقویت می کند

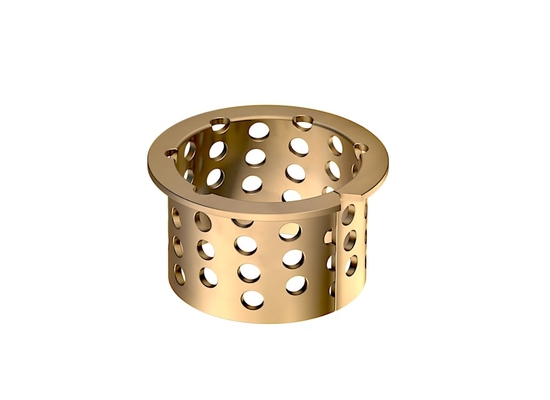

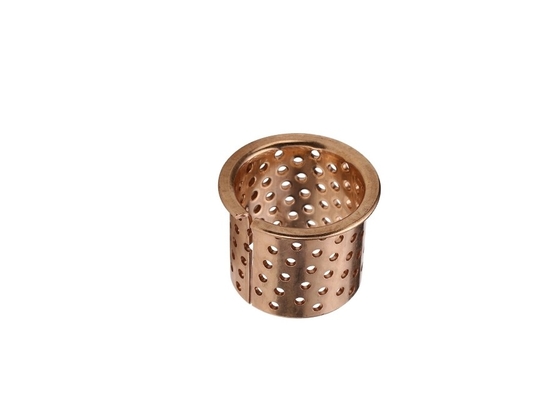

در دنیای سختگیرانه معدن، دوام و قابلیت اطمینان تجهیزات قابل مذاکره نیست.CuSn8 پوشه های برنزی فلانژ، به طور خاص برای حفاری معدن و کاربردهای سنگین طراحی شده است.آلیاژ CuSn8 قلع برنز، این بوچینگ های متریک با اندازه های بزرگ ترکیب خود چسبندگی، مقاومت در برابر خوردگی و ظرفیت بار بی نظیر برای رشد در محیط های معدن خشن است.
| پارامتر | جزئیات |
|---|---|
| مواد | CuSn8 (CW453K) 91.3% Cu، 8.5% Sn، 0.2% P |
| ظرفیت حمل | استاتیک: 120 N/mm2 |
| محدوده دما | -50°C تا +200°C |
| تحمل | خانه H7 |
| استانداردها | ISO3547، DIN 17662 |
7PLUS CuSn8 Flanged Bronze Bushings برای پاسخگویی به خواسته های سختگیرانه معدن و صنعت سنگین طراحی شده اند. با انطباق با ISO3547، خود چسب و اندازه های متریک سفارشی،اونا تحویل میدنطول عمر طولانی تر،هزینه های عملیاتی پایین تر، وامنیت بیشتربرای تجهیزات شما
امروز راه حل معدن سفارشی خود را درخواست کنید!
[تماس با VIIPLUSبرای مشخصات فنی، مدل های CAD، یا قیمت گذاری انبوه.لوله های برنزی پیچیدهو قطعات جایگزین OEM که برای عملکرد بالا طراحی شده اند.
کلمات کلیدی: بشینگ های فلنج CuSn8، حلقه های حفاری معدن، بشینگ های برنز ISO3547, حلقه های بزرگ متریک، راه حل های معدن VIIPLUS
| آلیاژ برنز | ترکیب شیمیایی (٪) | نوع |
| CUSN8 | Cu=91.3% Sn=8.5% P=0.2% Pb=0% Zn=0% | بدون سرب |
| CuPb10Sn10 | Cu= توازن Sn= 9~11٪، Pb=9~11٪ | با سرب |

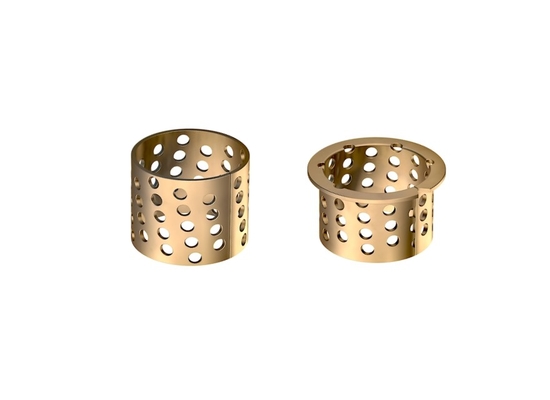

برنزی و برنزی پوشه های آستینCUSN8با کشش های روان کننده
| حداکثر بار | استاتیک | 120N/mm2 | سختی HB | HB 110-150 |
| پویا | 40N/mm2 | کشش | ۴۰ درصد | |
| حداکثر سرعتی (تزریق) | 2m/s | موقت. | -100°C~+200°C | |
| حداکثر PV | 2.8N/mm2*m/s | ضریب اصطکاک | 0.08 تا 025 | |
| مقاومت کششی | 450N/mm2 | رسانایی حرارتی | 60W ((mk)-1 | |
| سختی آلیاژ | 250N/mm2 | ضریب گسترش حرارتی | 15x10-6k-1 | |
|
عملکرد عملیاتی |
|
|
خشک |
فقير |
|
روغن روان کنندهلیزری اسلایدی بدون روغن |
خوبه |
|
روغن روغن شده |
خوبه |
|
روغن آب |
فقير |
|
مایع فرآیند روان شده |
فقير |
| پوشه پیچیده، برنز CuSn8P، DIN 1494 / ISO 3547، نگهداری کم | |||
| جزئیات فنی | |||
| ظرفیت بار خاص ثابت | ≤ 120 [N/mm2] | فشار دمایی | - 40 تا 250 درجه سانتیگراد |
| پویایی ظرفیت بار خاص | ≤ 40 [N/mm2] | ||
| سرعت کششی | ≤ 2.5 [m/s] بسته به روغن | حداکثر مقدار PV | 2.8 [N/mm2 x m/s] |
| مقدار اصطکاک | 0.05 [μ] تا 0.12 [μ] | ||
| مواد | |||
| مواد حمایتی | CuSn8P (DIN 17662) | جایگزین CuSn6P در دسترس است | |
| جزئیات تحمل | |||
| مسکن Ø | H7 | تحمل گودال | f7 تا h8 |
| پوشاندن داخل-Ø پس از نصب | H9 | ||
| مواد گره | |||
| فولاد، سخت شده یا غیر سخت شده | |||
| خشکی سطح ≤ Ra 08 | |||
| مالکیت | |||
| راه حل اقتصادی برای استفاده از ناقل برنز به دلیل ضخامت دیواره نازک. قابلیت بارگذاری بالا و ثبات خوب با سایش کم. مناسب برای شرایط سخت کارمقاومت خوب در برابر خوردگیسوراخ های روان کننده برای حداکثر ذخیره چربی و کوتاه ترین فواصل نگهداری | |||
| دامنه کاربرد | |||
| ماشین آلات کشاورزی، جرثقیل های کامیون ها و ماشین آلات ساختمانی، مناسب برای بارگذاری ضربه | |||
| نگهداری | |||
| این یک ماده بش کم نگهداری است. روغن گذاری اولیه در طول نصب ضروری است، پس از آن روغن گذاری دوره ای با روغن یا روغن اجباری است.سوراخ های روان کننده یک انبار روان کننده عالی هستند و نگهداری را به حداقل می رسانند. | |||
| مشاوره نصب | |||
| مسکن | چامفر حداقل 1.5 میلی متر x 15-45 درجه، برای تراز آسان بش | ||
| شفت | چامفر 5 mm x 15°، برای آسان کردن ورودی گره | ||
| توصیه می کنیم که برای نصب بوشینگ از یک لوله فشاری استفاده کنید. ممکن است لازم باشد که در هنگام فشار دادن آن به خانه، مقداری روغن بر روی سطح بیرونی بوشینگ اعمال شود. | |||
