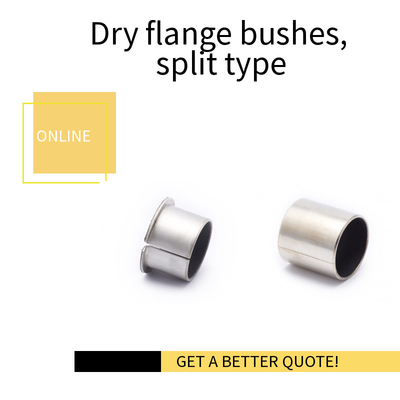

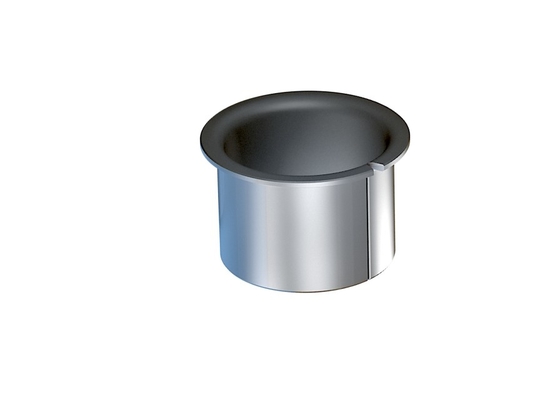

وقتی صحبت از بوش‌های لغزشی خشک به میان می‌آید، داشتن طراحی فلنج با اتصال لب به لب با بوش‌های (پلی تترا فلوئورواتیلن) می‌تواند عملکردی استثنایی را در کاربردهای مختلف ارائه دهد. این ترکیب دوام و روان‌کاری را فراهم می‌کند و آن را به انتخابی قابل اعتماد برای محیط‌های پر تقاضا تبدیل می‌کند.
طراحی فلنج با اتصال لب به لب امکان نصب آسان و اتصال ایمن بوش به کاربرد را فراهم می‌کند. فلنج سطح وسیع‌تری را برای اتصال فراهم می‌کند و اطمینان می‌دهد که بوش در حین کار محکم در جای خود باقی می‌ماند. این طراحی همچنین به توزیع یکنواخت بار در سراسر بوش کمک می‌کند و سایش و پارگی را کاهش می‌دهد.
بوش‌های داخل بوش مسئول ارائه روان‌کاری و کاهش اصطکاک هستند. PTFE به دلیل ضریب اصطکاک کم و مقاومت در برابر سایش عالی شناخته شده است و آن را به ماده‌ای ایده‌آل برای کاربردهای لغزشی خشک تبدیل می‌کند. بوش‌ها با دقت در داخل بوش قرار می‌گیرند و از عملکردی روان و قابل اعتماد اطمینان حاصل می‌کنند.
ترکیب طراحی فلنج با اتصال لب به لب و بوش‌ها منجر به بوشی می‌شود که می‌تواند بارهای زیاد و دماهای بالا را تحمل کند و در عین حال ضریب اصطکاک کمی را حفظ کند. این امر آن را برای کاربردهایی مانند ماشین‌آلات صنعتی، قطعات خودرو و تجهیزات هوافضا مناسب می‌سازد.
بوش لغزشی خشک را می‌توان برای مطابقت با الزامات خاص برنامه شما سفارشی کرد. ما می‌توانیم اندازه فلنج، جنس بوش و سایر مشخصات را تنظیم کنیم تا اطمینان حاصل شود که بوش نیازهای دقیق شما را برآورده می‌کند. این به ما امکان می‌دهد راه‌حلی ارائه دهیم که به طور خاص برای برنامه شما طراحی شده است و عملکرد و طول عمر بهینه را تضمین می‌کند.
در نتیجه، یک بوش لغزشی خشک با طراحی فلنج با اتصال لب به لب و بوش‌ها عملکردی استثنایی را در کاربردهای پر تقاضا ارائه می‌دهد. ترکیب طراحی فلنج و بوش‌ها دوام، روان‌کاری و قابلیت اطمینان را فراهم می‌کند و آن را به انتخابی قابل اعتماد برای نیازهای خاص شما تبدیل می‌کند.
آستر خشک LBMF (لوازم جانبی آستر BMF) جنس: فولاد تقویت شده () یاتاقان با خود روان‌کاری بهتر یاتاقان LBMF به دلیل افزودن با ضریب اصطکاک کم، مقاومت در برابر سایش دارد. مزایا: یاتاقان بدون سرب، بدون روغن‌کاری قابل استفاده است. مقاومت در برابر سایش عالی. عمر طولانی. مناسب برای لغزش. عملکرد آرام در طول سفر. تعداد زیادی ابعاد موجود.Tuleje suche LBMF
دستورالعمل‌ها: برای تنظیم اندازه آستین، داخل یا خارج آن را آسیاب نکنید. اتصال آستین را تا حد امکان از نقطه بار حداکثر دور کنید. برای نصب آستین، آن را به صورت عمودی به داخل محفظه بلغزانید. قفل‌های خاصی لازم نیست. روغن‌کاری اولیه می‌تواند عمر محصول را افزایش دهد.
| نوع | مشخصات | ابعاد | نوع | مشخصات | ابعاد |
| بوش‌های فلنج‌دار | 303 | 7/4.6～3～3.8 | بوش‌های فلنج‌دار | 2415 | 35/27～24～16.5 |
| بوش‌های فلنج‌دار | 404 | 9/5.6～4～4.8 | بوش‌های فلنج‌دار | 2420 | 35/27～24～21.5 |
| بوش‌های فلنج‌دار | 504 | 10/7～5～5 | بوش‌های فلنج‌دار | 2425 | 35/27～24～26.5 |
| بوش‌های فلنج‌دار | 505 | 10/7～5～6 | بوش‌های فلنج‌دار | 2510 | 36/28～25～11.5 |
| بوش‌های فلنج‌دار | 605 | 12/8～6～6 | بوش‌های فلنج‌دار | 2512 | 36/28～25～13.5 |
| بوش‌های فلنج‌دار | 606 | 12/8～6～7 | بوش‌های فلنج‌دار | 2515 | 36/28～25～16.5 |
| بوش‌های فلنج‌دار | 607 | 12/8～6～8 | بوش‌های فلنج‌دار | 2520 | 36/28～25～21.5 |
| بوش‌های فلنج‌دار | 705 | 13/9～7～6 | بوش‌های فلنج‌دار | 2525 | 36/28～25～26.5 |
| بوش‌های فلنج‌دار | 707 | 13/9～7～8 | بوش‌های فلنج‌دار | 2615 | 38/30～26～17 |
| بوش‌های فلنج‌دار | 806 | 15/10～8～7 | بوش‌های فلنج‌دار | 2620 | 38/30～26～22 |
| بوش‌های فلنج‌دار | 808 | 15/10～8～9 | بوش‌های فلنج‌دار | 2812 | 40/32～28～14 |
| بوش‌های فلنج‌دار | 1006 | 18/12～10～7 | بوش‌های فلنج‌دار | 2815 | 40/32～28～17 |
| بوش‌های فلنج‌دار | 1007 | 18/12～10～8 | بوش‌های فلنج‌دار | 2820 | 40/32～28～22 |
| بوش‌های فلنج‌دار | 1008 | 18/12～10～9 | بوش‌های فلنج‌دار | 3012 | 42/34～30～14 |
| بوش‌های فلنج‌دار | 1010 | 18/12～10～11 | بوش‌های فلنج‌دار | 3015 | 42/34～30～17 |
| بوش‌های فلنج‌دار | 1012 | 18/12～10～13 | بوش‌های فلنج‌دار | 3020 | 42/34～30～22 |
| بوش‌های فلنج‌دار | 1015 | 18/12～10～16 | بوش‌های فلنج‌دار | 3025 | 42/34～30～27 |
| بوش‌های فلنج‌دار | 1206 | 20/14～12～7 | بوش‌های فلنج‌دار | 3030 | 42/34～30～32 |
| بوش‌های فلنج‌دار | 1208 | 20/14～12～9 | بوش‌های فلنج‌دار | 3125 | 45/35～31～27 |
| بوش‌های فلنج‌دار | 1210 | 20/14～12～11 | بوش‌های فلنج‌دار | 3220 | 46/36～32～22 |
| بوش‌های فلنج‌دار | 1212 | 20/14～12～13 | بوش‌های فلنج‌دار | 3225 | 46/36～32～27 |
| بوش‌های فلنج‌دار | 1215 | 20/14～12～16 | بوش‌های فلنج‌دار | 3230 | 46/36～32～32 |
| بوش‌های فلنج‌دار | 1410 | 22/16～14～11 | بوش‌های فلنج‌دار | 3512 | 49/39～35～14 |
| بوش‌های فلنج‌دار | 1412 | 22/16～14～13 | بوش‌های فلنج‌دار | 3520 | 49/39～35～22 |
| بوش‌های فلنج‌دار | 1415 | 22/16～14～16 | بوش‌های فلنج‌دار | 3525 | 49/39～35～27 |
| بوش‌های فلنج‌دار | 1510 | 23/17～15～11 | بوش‌های فلنج‌دار | 3530 | 49/39～35～32 |
| بوش‌های فلنج‌دار | 1512 | 23/17～15～13 | بوش‌های فلنج‌دار | 3540 | 49/39～35～42 |
| بوش‌های فلنج‌دار | 1515 | 23/17～15～16 | بوش‌های فلنج‌دار | 3820 | 52/42～38～22 |
| بوش‌های فلنج‌دار | 1520 | 23/17～15～21 | بوش‌های فلنج‌دار | 4012 | 54/44～40～14 |
| بوش‌های فلنج‌دار | 1615 | 24/18～16～16 | بوش‌های فلنج‌دار | 4020 | 54/44～40～22 |
| بوش‌های فلنج‌دار | 1620 | 24/18～16～21 | بوش‌های فلنج‌دار | 4025 | 54/44～40～27 |
| بوش‌های فلنج‌دار | 1810 | 26/20～18～11 | بوش‌های فلنج‌دار | 4030 | 54/44～40～32 |
| بوش‌های فلنج‌دار | 1812 | 26/20～18～13 | بوش‌های فلنج‌دار | 4040 | 54/44～40～42 |
| بوش‌های فلنج‌دار | 1815 | 26/20～18～16 | بوش‌های فلنج‌دار | 4520 | 60/50～45～22.5 |
| بوش‌های فلنج‌دار | 1820 | 26/20～18～21 | بوش‌های فلنج‌دار | 4525 | 60/50～45～27.5 |
| بوش‌های فلنج‌دار | 2010 | 31/23～20～11.5 | بوش‌های فلنج‌دار | 4530 | 60/50～45～32.5 |
| بوش‌های فلنج‌دار | 2012 | 31/23～20～13.5 | بوش‌های فلنج‌دار | 4540 | 60/50～45～42.5 |
| بوش‌های فلنج‌دار | 2015 | 31/23～20～16.5 | بوش‌های فلنج‌دار | 5020 | 65/55～50～22.5 |
| بوش‌های فلنج‌دار | 2020 | 31/23～20～21.5 | بوش‌های فلنج‌دار | 5030 | 65/55～50～32.5 |
| بوش‌های فلنج‌دار | 2025 | 31/23～20～26.5 | بوش‌های فلنج‌دار | 5040 | 65/55～50～42.5 |
| بوش‌های فلنج‌دار | 2210 | 33/25～22～11.5 | بوش‌های فلنج‌دار | 5530 | 70/60～55～32.5 |
| بوش‌های فلنج‌دار | 2212 | 33/25～22～13.5 | بوش‌های فلنج‌دار | 5540 | 70/60～55～42.5 |
| بوش‌های فلنج‌دار | 2215 | 33/25～22～16.5 | بوش‌های فلنج‌دار | 6030 | 75/65～60～32.5 |
| بوش‌های فلنج‌دار | 2220 | 33/25～22～21.5 | بوش‌های فلنج‌دار | 6040 | 75/65～60～42.5 |
یاتاقان‌های خود روان‌کار معمولاً در کاربردهای با بار زیاد استفاده می‌شوند، از جمله شیرها، تجهیزات نیروگاه آبی، تجهیزات بالابر، پمپ‌های هیدرولیک و سابقه طولانی در ارائه عملکرد برجسته دارنددر کاربردهای شدید از موشک‌های آریان تا شیرهای دریایی عمیق.
بوش‌های روان‌کاری مرزی آستین بوش‌ها
مواد یاتاقان خود روان‌کار VIIPLUS ریخته‌گری با کیفیت بالا را به بخش‌های شیر ما از جمله موادی مانند (دمای پایین) فولاد کربنی/ فولاد ضد زنگ/ بوش‌های POM و یاتاقان‌های آلیاژ برنز بالا ارائه می‌دهد. تمام تجزیه و تحلیل‌های مربوط به طرح‌های قالب و الگو در محل خودمان انجام می‌شود تا سطح و کیفیت ریخته‌گری ثابت را تضمین کنیم.
مواد خود روان‌کار کامپوزیت فلزی VIIPLUS برای بستر فولادی کم کربن با کیفیت بالا، تف جوش لایه پودر مس کروی متخلخل، سطح مس با اولویت مواد روان‌کننده مقاوم در برابر سایش به عنوان لایه یاتاقان، این ماده دارای ظرفیت تحمل مکانیکی عالی است، لایه پودر مس میانی نه تنها می‌تواند گرمای تولید شده توسط یاتاقان را در حین کار به موقع منتقل کند، بلکه استحکام ترکیب لایه پلاستیکی و بستر را نیز افزایش می‌دهد. برای اصطکاک خشک کامل طراحی شده است و انواع مواد برای روان‌کاری، ضریب اصطکاک و دوام توسعه یافته‌اند.VIIPLUS's کامپوزیت فلزی بهترین عملکرد را در وسیع‌ترین محدوده بارها، سرعت‌ها و دماها با یا بدون روغن‌کاری خارجی ارائه می‌دهد.
ماشین‌آلات کشاورزی: تراکتورها، کمباین‌ها، سمپاش‌های محصول، بولدوزرها، گریدرها و غیره.
صنعت خودرو: پمپ فرمان برقی، واشر رانش فرمان، ترمز دیسکی، کمک فنر، لولای در، برف پاک کن، شاخ صندلی، شیر هوا و شیر برقی؛
ماشین‌های اداری و تجاری: دستگاه فتوکپی، دستگاه فکس، چاپگر، پردازشگر پست و غیره.
اجزای هیدرولیک و شیرها: پمپ دنده‌ای، پمپ پیستونی، پمپ پره‌ای، شیر توپی، شیر پروانه‌ای، سیلندر، سیلندر و سایر اجزای هیدرولیک؛
لوازم خانگی: یخچال، کولر گازی، جاروبرقی، چرخ خیاطی، دستگاه‌های تمیزکننده، اجاق‌های مایکروویو و تجهیزات تناسب اندام و غیره.
و سایر ماشین‌آلات لجستیک، ماشین‌آلات بسته‌بندی، ماشین‌آلات نساجی، ماشین‌آلات بندری، ماشین‌آلات معدن و ماشین‌آلات جنگلی و غیره.
در استفاده واقعی، با توجه به محیط‌های مختلف، شرایط کاریو الزامات حفاظت از محیط زیست، ورق فولادی کم کربن را می‌توان به ورق مسی یا ورق فولادی ضد زنگ تغییر داد، سطح داخلی لایه پلاستیکی می‌تواند مواد بدون سرب یا سرب و سایر پرکننده‌های پلیمری را انتخاب کند، ظاهر می‌تواند قلع یا آبکاری مس باشد.
بوش‌های VIIPLUS در یک ماده سبک وزن و فشرده با حجم کم تولید می‌شوند و مونتاژ شفت را ساده می‌کنند. با سطح بالا مقاومت شیمیایی، شفت‌ها را می‌توان با موادی پوشاند یا آبکاری کرد که در برابر مایعات، گازها یا جامدات تهاجمی شیمیایی مقاوم هستند، از طریق استفاده از یک لایه گالوانیکی اضافی. این نوع بوش نیازی به روغن‌کاری ندارد و دمای کار آن بین -195 درجه سانتی‌گراد و +280 درجه سانتی‌گراد است.
یاتاقان‌های لغزشی خشک نورد شده ()
فولاد + پودر برنز + /فیبر (DU)
جنس بوش مناسب برای کاربردهای روغن‌کاری شده
بوش‌های خود روان‌کار عملکرد سایش بسیار خوب و اصطکاک کم را در طیف وسیعی از بارها، سرعت‌ها و دماها در شرایط خشک ارائه می‌دهند
یاتاقان ضد اصطکاک مناسب برای حرکات خطی، نوسانی و چرخشی
از آنجایی که آنها روغن و آب را جذب نمی‌کنند، بوش‌ها دارای انبساط کم و سرعت هدایت بالا و همچنین پایداری حرارتی خوب هستند. علاوه بر این، با استفاده از این نوع بوش، لرزش‌ها، صدا و آلودگی به میزان قابل توجهی کاهش می‌یابد.
1. /فیبر ضخامت مخلوط 0.01~0.03 میلی‌متر. این سطح تماس برای شفت چرخان است. ذرات ریز لایه و مواد برنز تف جوشی شده با هم ترکیب می‌شوند تا یک فیلم روان‌کننده جامد ایجاد کنند که شفت را می‌پوشاند.
2. ضخامت پودر برنز تف جوشی شده 0.20*0.35 میلی‌متر، یک ترکیب خاص از مس پودری به صورت حرارتی به پشت فولادی متصل می‌شود. این لایه تماسی به عنوان لنگری برای لایه عمل می‌کند و تجمع حرارتی را از سطوح یاتاقان دور می‌کند.
3. پشت فولادی کم کربن. قرار دادن پایه بوش‌ها، پشت فولادی پایداری استثنایی، حمل بار و ویژگی‌های اتلاف حرارت را فراهم می‌کند.
فولاد کربنی + پودر مس + ( + Pb + پرکننده)
مواد بوش خود روان‌کار کامپوزیت فلز-پلیمر
پشت فولادی + تف جوش برنز متخلخل +
+ سرب
|
|
لایه لغزشی |
|
عملکرد عملیاتی |
|
|
خشک |
بسیار خوب |
|
روغن‌کاری شده |
خوب |
|
روغن‌کاری شده با گریس |
منصفانه |
|
روغن‌کاری شده با آب |
منصفانه |
|
روغن‌کاری شده با سیال فرآیند |
منصفانه |
|
حداکثر بار |
ایستا |
250N/mm2 |
|
پویا |
140N/mm2 |
|
|
حداکثر سرعت |
خشک |
2 متر بر ثانیه |
|
روغن‌کاری |
>2 متر بر ثانیه |
|
|
حداکثر PV (خشک) |
کوتاه مدت |
3.6N/mm2*·m/s |
|
پیوسته |
1.8N/mm2*·m/s |
|
|
دما |
-195℃~+280℃ |
|
|
ضریب اصطکاک |
0.03~0.20 |
|
|
رسانایی حرارتی |
42W (m·k)-1 |
|
|
ضریب انبساط حرارتی |
11*10-6k-1 |
|

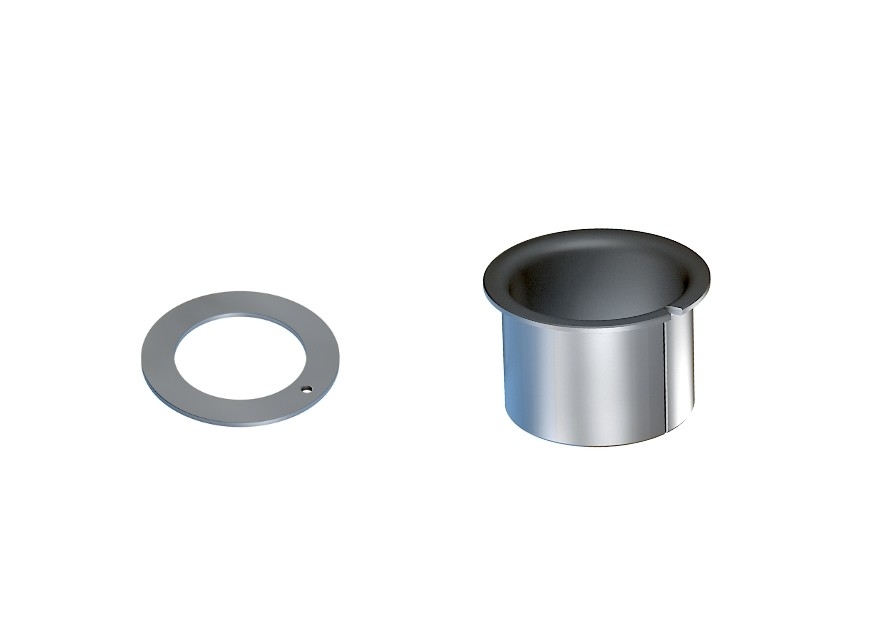

اشکال یاتاقان موجود در ابعاد استاندارد
· بوش‌های استوانه‌ای
· بوش‌های فلنج‌دار
· واشرهای رانش
· واشرهای فلنج‌دار
· صفحات لغزشی
یاتاقان‌های ساده به عنوان بوش، بوش‌های یقه، واشر، نوار یا طرح‌های خاص در دسترس هستند.
یاتاقان‌های متریک و بوش‌های امپریالیستی که به سفارش ساخته می‌شوند: اشکال بوش استاندارد در ابعاد خاص، نیم بوش، اشکال خاص به دست آمده با مهر زنی یا کشش عمیق، طرح‌های بوش سفارشی
کاربردهای معمولی
بوش‌های viiplus 10 در کاربردهای مختلف استفاده می‌شوند، به عنوان مثال:
* وسایل نقلیه هیدرولیک؛
* خودروها؛
* موتورسیکلت‌ها؛
* ماشین‌آلات کشاورزی؛
* ماشین‌آلات نساجی؛
* ماشین‌آلات چاپ؛
* تجهیزات ژیمناستیک و موارد دیگر; و غیره.
