| نام تجاری: | VIIPLUS |
| شماره مدل: | بلوک های بالش خود روان شده |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | 7000000 قطعه / قطعه یک هفته |

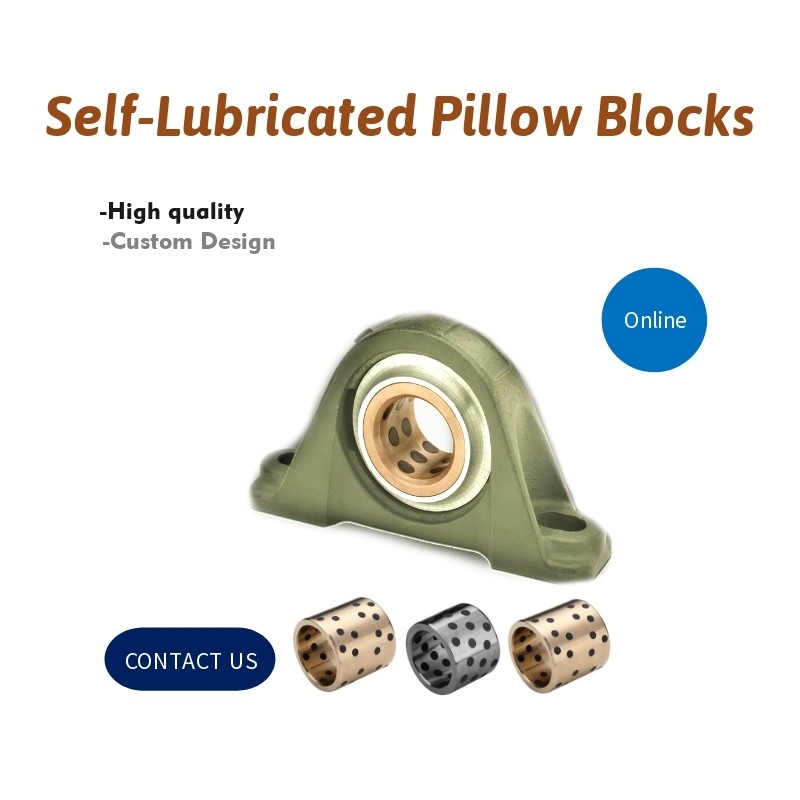

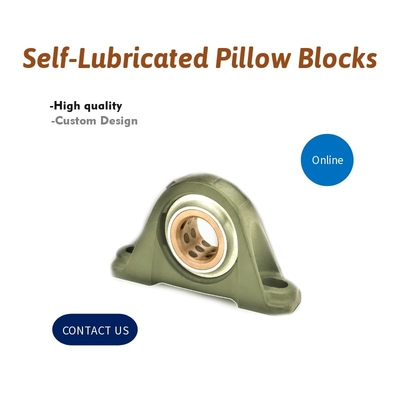

ماشین آلات بلوک های بالش خود روان کننده برای شاخه های استاندارد قطعات دقیق ساخته شده طراحی شده اند تا عملکرد صاف و قابل اعتماد را در کاربردهای مختلف ماشین آلات صنعتی فراهم کنند.
این بلوک های بالش دارای یک طراحی خود روان کننده هستند که نیاز به روان کردن منظم را از بین می برد و در نتیجه نیازهای نگهداری و هزینه های عملیاتی را کاهش می دهد.این خاصیت خود روان کننده عملکرد ثابت و طول عمر خدمت را تضمین می کند، حتی در کاربردهای بارگذاری بالا و سرعت بالا.
ساخته شده با مواد با کیفیت بالا، این بلوک های بالش دارای قدرت و دوام عالی هستند.اطمینان از تراز دقیق و ثبات برای چرخش صافمحفظه بلوک بالش پشتیبانی و حفاظت قوی از اجزای داخلی را فراهم می کند و قابلیت اطمینان کلی سیستم را افزایش می دهد.
ماشین آلات بلوک های بالش خود روان کننده برای شاخه های استاندارد برای استفاده در طیف گسترده ای از کاربردهای صنعتی، از جمله پمپ ها، موتورها، ناقلات و سایر تجهیزات چرخش مناسب هستند.مهندسی دقیق و خواص خود روان کننده آنها را به یک انتخاب قابل اعتماد برای ماشین آلات صنعتی که عملکرد قابل اعتماد و طولانی مدت را می طلبد، تبدیل می کند.

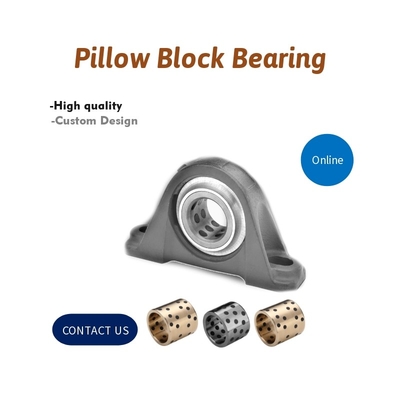

بلوک بالش خود روان کننده بالش های بلوک بالش، که گاهی اوقات به عنوان بالش های بلوک پشتیبانی نامیده می شوند، بالش های نصب شده هستند که برای پشتیبانی از بار برای یک شاخه چرخان استفاده می شوند.سطح نصب آنها در یک هواپیما موازی است و از محور میله جابجاسوراخ های نصب یا سوراخ ها در پایه یا پای لاغرهای بلوک بالش خود روان کننده اجازه تنظیم و مونتاژ آسان را می دهند.
Aخود روان کنندهبلوک بالش معمولاً به یک محفظه با یک پد ضد اصطکاک همراه است.خود روان کنندهبلوک بالش (pillow block) به هر نوع لگن نصب شده اشاره دارد که در آن گره نصب شده در یک صفحه موازی با سطح نصب و عمودی به خط مرکزی سوراخ های نصب قرار دارد.برخلاف انواع مختلف بلوک فلنج یا واحدهای فلنج. آبلوک بالش خود روان کنندهبلوک بالش می تواند حاوی یک لگن با یکی از چندین نوع عناصر رولینگ باشد، از جمله توپ، رولینگ استوانه ای، رولینگ کروی، رولینگ مخروطی یا بش فلزی یا مصنوعی.نوع عنصر رولینگ نوع بالش را تعریف می کندآنها از "بلاک های حامل" کهخود روان کنندهبلوک بالشمحفظه های لاجری بدون لاجری عرضه می شوند و به طور کلی برای بارگذاری های بالاتر و یک لاجری نصب شده جداگانه طراحی شده اند.
کاربرد اساسی هر دو نوع یکسان است، که نصب یک حالی است که به طور ایمن اجازه می دهد حلقه بیرونی آن ثابت باشد و چرخش حلقه داخلی را امکان پذیر کند.خانه به یک پایه از طریق سوراخ در پایه است بولت.خود روان کنندهبلوک بالشحامل می تواند تقسیم شده یا جامد باشد. محفظه های نوع تقسیم معمولاً محفظه های دو قطعه ای هستند که در آن کاپ و پایه می توانند جدا شوند ، در حالی که برخی دیگر می توانند محفظه های یک قطعه باشند.برای جلوگیری از ورود گرد و غبار و سایر آلاینده ها به محفظه، می توان از سیستم های مختلف مهر و موم استفاده کرد.
بنابراین، محفظه یک محیط تمیز را فراهم می کند که در آن لوله های حساس به محیط زیست می توانند بدون آلودگی، در حالی که روغن، روغن یا چربی را حفظ می کنند،افزایش عملکرد و چرخه کاری آن.
خود روان کنندهبلوک بی رنگمحفظه های نردبان معمولاً از آهن ریخته خاکستری ساخته می شوند. با این حال ، چندین نوع فلز می توانند برای تولید آنها استفاده شوند ، از جمله آهن انعطاف پذیر ، فولاد ،فولاد ضد زنگ و انواع مختلف پلاستیک های ترموپلاستیک و پلاستیک های مبتنی بر پلی اتیلنعنصر حامل می تواند از آلیاژ فولاد کرومی 52100 (معمول ترین) ، فولاد ضد زنگ، پلاستیک یا مواد بش تولید شود.مانند برنز ریخته شده SAE660 یا برنز سینتر شده با روغن SAE841 یا مواد مصنوعی.
| اندازه ی شفت | H | H2 | J | L | A | H1 | ب |
| 3/4" | 1-5/16 | 2-9/16 | 4-7/16 | 5-1/4 | 1-1/2 | 9/16 | 1 |
| 7/8" | 1-7/16 | 2-13/16 | 4-13/16 | 5-1/2 | 1-5/8 | 5/8 | 1-1/16 |
| 15/16" | 1-7/16 | 2-13/16 | 4-13/16 | 5-1/2 | 1-5/8 | 5/8 | 1-1/16 |
| 1" | 1-7/16 | 2-13/16 | 4-13/16 | 5-1/2 | 1-5/8 | 5/8 | 1-1/16 |
| 1-1/8" | 1-11/16 | 3-9/32 | 5-1/8 | 6-5/16 | 1-3/4 | سه چهارم | 1-3/16 |
| 1-3/16" | 1-11/16 | 3-9/32 | 5-1/8 | 6-5/16 | 1-3/4 | سه چهارم | 1-3/16 |
| 1-1/4" | 1-7/8 | ۳-۱۱/۱۶ | 5-3/8 | 6-9/16 | 1-7/8 | 13/16 | 1-1/2 |
| 1-3/8" | 1-7/8 | ۳-۱۱/۱۶ | 5-3/8 | 6-9/16 | 1-7/8 | 13/16 | 1-1/2 |
| 1-7/16" | 1-7/8 | ۳-۱۱/۱۶ | 5-3/8 | 6-9/16 | 1-7/8 | 13/16 | 1-1/2 |
| 1-1/2" | 1-7/8 | ۳-۱۱/۱۶ | 5-3/8 | 6-9/16 | 1-7/8 | 13/16 | 1-1/2 |
| 1-11/16" | 2-1/8 | 4-1/4 | ۶- ۱/ ۸ | ۷- ۱/ ۲ | 2-1/8 | 15/16 | 1-9/16 |
| 1-3/4" | 2-1/8 | 4-1/4 | ۶- ۱/ ۸ | ۷- ۱/ ۲ | 2-1/8 | 15/16 | 1-9/16 |
| 1-15/16" | 2-1/4 | 4-1/2 | 6-9/16 | 8 | 2-1/4 | 1 | 1-5/8 |
| 2 " | 2-1/4 | 4-1/2 | 6-9/16 | 8 | 2-1/4 | 1 | 1-5/8 |
| 2-3/16" | 2-1/2 | 4-31/32 | 7-9/16 | ۹- ۸ | 2-3/8 | 1-1/16 | 1-3/4 |
| 2-7/16" | 2-3/4 | 5-7/16 | 7-5/8 | ۹- ۲- ۲ | 2-1/2 | 1-1/8 | 1-13/16 |
| ۲/۲ اینچ | 2-3/4 | 5-7/16 | 7-5/8 | ۹- ۲- ۲ | 2-1/2 | 1-1/8 | 1-13/16 |
| 2-15/16" | ۳-۵-۱۶ | ۶- ۱/ ۲ | 9-5/8 | 11/4 | 3 | 1-3/16 | 2-23-32 |
| 3 سانتی متر | ۳-۵-۱۶ | ۶- ۱/ ۲ | 9-5/8 | 11/4 | 3 | 1-3/16 | 2-23-32 |
· آسان بودن مدیریت که توسط یکپارچه سازی کامل در یک واحد امکان پذیر است
مانند لاغرهای توپ، پشتیبانی های بالش VIIPLUS می توانند به راحتی به یک شاخه نصب با پیچ های قفل متصل شوند.یک حلقه داخلی که در سوراخ لوله کروی VIIPLUS فراهم شده است به عملکرد اصطکاک عالی بدون در نظر گرفتن خشکی سطحی گره نصب کمک می کند.
· بهره برداری بدون نگهداری
بالش های VIIPLUS برای استفاده بدون نیاز به روغن مناسب هستند، بنابراین می توانند در ماشین آلات پردازش مواد غذایی که استفاده از روغن مطلوب نیست، استفاده شوند.و همچنین در مناطقی که بدون نگرانی روغن کردن آن دشوار است. (مدت زندگی نردبان می تواند طولانی شود اگر روغن شود.)
در صورت استفاده از لاغرهای بلوک بالش خود روان کننده، انتخاب محصول بر مبنای:
1.قطر گره: قطر باید با ابعاد مناسب سوراخ واحد لگن سازگار باشد. لگن های بلوک بالش خود روان کننده با اندازه مناسب به راحتی بر روی میله و به موقعیت خود می روند.آماده برای ثابت شدن توسط دستگاه قفل.
2.ارتفاع میله: ارتفاع عمود یا ارتفاع پشتی با اندازه گیری فاصله بین پایه یک بلوک لوله کشی و مرکز عمود تعیین می شود.
3.اندازه ی گودال: حداکثر قطر عمود یا اندازه سوراخ لگن نصب شده.
4.حداکثر سرعت: حداکثر سرعتی که برای کار بر روی اسکناس طراحی شده است.
5.حداکثر بار: ظرفیت بارگذاری پویا برای لوله های قادر به ترکیب بارهای شعاعی و فشار و یا حداکثر بار رادیال مجاز برای لوله های قادر به تحمل فقط بارهای شعاعی.بار اسمی با توجه به سرعت شاخه متفاوت استبرای بار نامی در سرعت های مختلف گره با سازنده مشورت کنید.
Aخود روان کنندهحامل بلوک بالش شامل یک براکت نصب (خود روان کنندهبلوک بالش) که دارای یک حالی است و در برنامه های torque کم و بار کم استفاده می شود.
