| نام تجاری: | viiplus graphite slide plate |
| شماره مدل: | صفحه کشویی گرافیت |
| مقدار تولیدی: | با توجه به اندازه صفحات کشویی بدون روغن |
| قیمت: | According to the size of the Oil-Free Slide Plates |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| توانایی عرضه: | ظرفیت تأمین کافی |

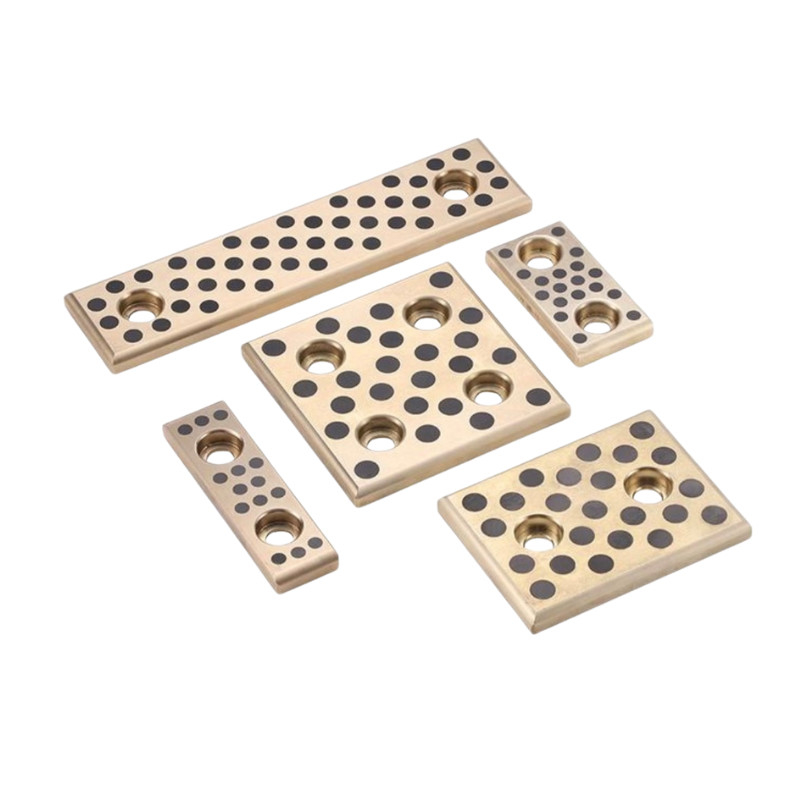

صفحه های ناقل گرافیتی بدون روغن یک نوع منحصر به فرد از مواد ناقل هستند که برای کاربردهایی طراحی شده اند که استفاده از روان کننده ها نامطلوب یا غیر عملی است.اين لايه ها از گرافيت با کيفيت بالا ساخته شده اند، یک ماده معدنی طبیعی است که دارای روان بودن استثنایی و مقاومت در برابر فرسایش است.
ویژگی اصلی صفحه های ناقل گرافیتی بدون روغن است که شامل پلاگین ها یا ورودی هایی است که برای حفظ مواد گرافیتی و ایجاد یکپارچگی ساختاری استفاده می شود.این پلگ ها معمولا از یک ماده سازگار ساخته شده اند، مانند فولاد ضد زنگ یا سایر آلیاژ های مقاوم در برابر خوردگی، و به طور دقیق برای بهینه سازی عملکرد لگن قرار دارند.
عدم وجود روغن یا روغن های دیگر به این معنی است که این صفحه های لاغری تنها به روان بودن ذاتی مواد گرافیتی برای تسهیل حرکت صاف حرکت می کنند.ضریب اصطکاک پایین گرافیت و مقاومت بسیار عالی در برابر فرسایش آن را انتخاب ایده آل برای این هدف می سازد، حتی تحت بار و دمای بالا.
صفحات ناقل گرافیتی بدون روغن معمولاً در کاربردهای مختلف از جمله ماشین آلات صنعتی، سیستم های حمل و نقل،و سایر تجهیزات که استفاده از روغن ها امکان پذیر یا مطلوب نیستدوام، قابلیت اطمینان و عملکرد بدون تعمیر و نگهداری آنها را به یک راه حل مقرون به صرفه برای بسیاری از کاربردهای سخت تبدیل می کند.
صفحه های اسلایدی بدون روغن با استفاده از یک روغن جامد خاص در مکان های مناسب تولید می شوند.آلیاژ سینتر شده یک آلیاژ ویژه با توزیع یکسانی روغن های جامد و چربی روان کننده پر از منافذ استمواد فلزی پایه تحمل بار در حالی که در ساخت در روغن جامد ارائه روانکاری، در نتیجه دوام برتر بدون روغن، حتی در شرایط سخت.
| نه | DIN | ماده شماره | نامگذاری | استاندارد ASTM | متناسب | تراکم (g/cm3) | 0.2٪ فشار (MPa) | قدرت کششی (MPa) | کشش (درصدی) | E-module (MPa) | سختی (HB) | درخواست ها |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | به طور گسترده ای در صنایع خودرو، هوافضا و مهندسی دریایی برای اجزای مورد نیاز به قدرت خوب و مقاومت در برابر خوردگی استفاده می شود. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85، Sn 6.3 - 7.5Zn 2-4، Pb 6-8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85، Sn 6.3 - 7.5Zn 2-4، Pb 6-8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | به طور معمول در تولید لوله کشی، بوشینگ ها و اجزای مورد استفاده قرار می گیرد که نیاز به ظرفیت بارگذاری بالا و مقاومت در برابر لباس دارند، به ویژه در کاربردهای دریایی و صنعتی. |
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | استفاده می شود در کشتی، هوافضا و ماشین آلات سنگین برای تولید حالی و اجزای نیاز به قدرت بالا و دوام. شناخته شده برای بار های شدید و محیط های خوردنی بالا. |
| 2.0975.02 | CuAl10Ni | B 30 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67، Al 3 - 7، Fe 1.5 - 4، Mn 2.5 - 5، Zn باقی مانده | 8.2 | 450 | 750 | 8 | 115,000 | 180 | استفاده می شود در تابش های سنگین، قطعات هیدرولیکی و سخت افزار دریایی. برای بار های بالا و مقاومت در برابر حمله خوردنی طراحی شده است. |
| 2.0598.02 | CuZn25Al5 | B 30 | کو 60-66، آل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | کو 60-66، آل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده | Cu 84 - 88، Sn 11 - 13، Pb 1، Ni 20، Sb 0.2، P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | به طور معمول در تولید لوله کشی، دنده ها و اجزای مورد نیاز برای مقاومت در برابر فرسایش استفاده می شود.تمام حقوق برای محتوای ذکر شده توسط https محفوظ است.://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| توجه: کد فرم تحویل: .01 = ریختن شن .02 = ریخته گری گرانشی .03 = ریخته گری از مرکز .04 = ریختن مستمر | ||||||||||||
مواد: C86300 برنزاوهصفحه های اسلایدی بی نقصروغن مخصوص جامد برای استفاده موثرتر توصیه می شود برای استفاده موثرتر روغن بدون روغن صفحه کشویی ساخته شده از آلیاژ مس
CuSn7Zn4Pb7 ((GB/T 1176-1987) = G-CuSn 7 ZnPb ((DIN) = C93200 ((SAE660 RG7) کیفیت ترکیب شیمیایی/٪ |
|||||||||
| ک | Sn | ال | Fe | م | نه | Pb | آره | P | Zn |
| 81.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 6.0-80 | 0.01 | 1.5 | 2.۰-۴0 |
| مقاومت کششی ((Mpa) | قدرت بازده ((Mpa) | انعطاف پذیری در درصد | سختی (HB) |
| 241 | 138 | 10 | 65 |
این نوع صفحه های اسلایدی بدون روغن می توانند در محیط های خشک، دمای بالا، فشار بالا، خوردنی، آب یا سایر محیط های شیمیایی استفاده شوند که وارد کردن روغن امکان پذیر نیست.به طور گسترده ای در خط تولید خودرو استفاده می شود، مهندسی آب، دریچه سد، صنایع پلاستیکی، ماشین های ریخته گری بعدی، رول های فولادی در صنعت فلز سازی، ماشین های معدنی، کشتی ها، توربوجنراتورها، توربین های هیدرولیکی،و ماشین آلات تزریق.

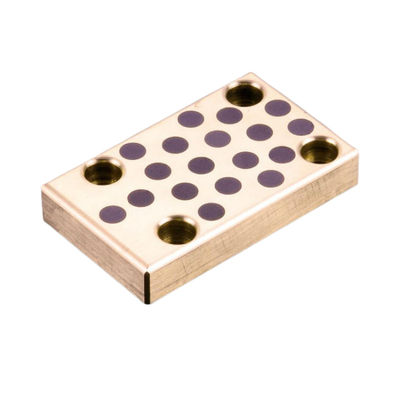

مواد بلوک لغزنده VSB-50P از فلز برنزی قوی ساخته شده است که روغن های جامد ویژه ای در آن جاسازی شده است. فلز پایه تحمل بار بالا را دارد و روغن های جامد خود روان سازی را فراهم می کنند.در حالت درجه حرارت بسیار بالا / پایین در سرعت پایین، لاغری عملکرد بسیار خوبی را بدون پیش لیسبریک نشان می دهد.این ماده یک راه حل بدون نگهداری را فراهم می کند، به ویژه برای بار بالا، حرکت متناوب نوسان.
نمودار اندازه صفحه گرافیک بدون روغن |
||||||||||||||||||||||
| نام ماده | عرض W | طول L | ارتفاع H | l1 | l2 | l3 | l4 | M (ISO 4762) | نوع | دانلود CAD | تحقیق | |||||||||||
| VSB 50-80 | 50 | 80 | 20 | 25 | 30 | - | - | 2xM8 | A | |||||||||||||
| VSB 50-100 | 50 | 100 | 20 | 25 | 50 | - | - | 2xM12 | A | |||||||||||||
| VSB 50 تا 125 | 50 | 125 | 20 | 25 | 75 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-160 | 50 | 160 | 20 | 25 | 110 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-200 | 50 | 200 | 20 | 25 | 150 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-250 | 50 | 250 | 20 | 25 | 60 | 80 | - | 4xM12 | D | |||||||||||||
| VSB 50-300 | 50 | 300 | 20 | 25 | 80 | 90 | - | 4xM12 | D | |||||||||||||
| VSB 50-350 | 50 | 350 | 20 | 25 | 100 | 100 | - | 4xM12 | D | |||||||||||||
| VSB 50-400 | 50 | 400 | 20 | 25 | 120 | 110 | - | 4xM12 | D | |||||||||||||
| VSB 50-450 | 50 | 450 | 20 | 25 | 140 | 120 | - | 4xM12 | D | |||||||||||||
