| نام تجاری: | bronzelube.com |
| شماره مدل: | پوشیدن صفحات - قالب SelfLube و محصولات Die |
| مقدار تولیدی: | صفحات پوشیده شده از برنز و قطعات روان کننده ساخته شده به سفارش |
| قیمت: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| شرایط پرداخت: | TT IN ADVANCE، L / C، Western Union |
| توانایی عرضه: | مجمع تحمل ابعاد تولید بلبرینگ خود لوب |

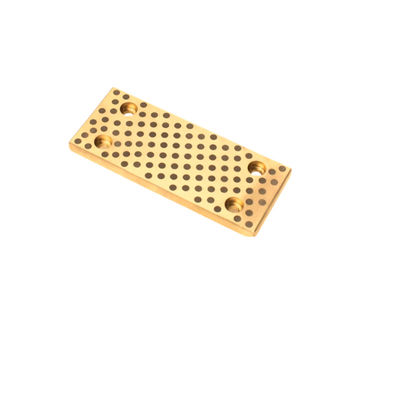

این صفحات سایش خود روان‌شونده و بدون روغن با ضخامت 20 میلی‌متر برای ارائه مقاومت در برابر سایش برتر بدون نیاز به روغن‌کاری خارجی طراحی شده‌اند. این صفحات که از مس پر شده با گرافیت ساخته شده‌اند، برای کاربردهایی که روغن‌کاری با روغن یا گریس امکان‌پذیر یا مطلوب نیست، ایده‌آل هستند. صفحات عرضه شده از چین به دلیل دوام، قابلیت اطمینان و مقرون به صرفه بودن شناخته شده‌اند. پلاگ‌های گرافیتی، خواص خود روانکاری مس را افزایش می‌دهند و امکان عملکردی روان و کارآمد با حداقل سایش را فراهم می‌کنند.
جنس: #500SP
صفحه لغزشی بدون روغن برای استفاده عمومی در بسیاری ازکاربردهای خشکمانند قالب/قالب، ماشین‌آلات، اتوماسیون، ساخت‌وساز، خودرو. بدون روغن، خود روان‌شونده است و بدون گریس کار می‌کند.
قطعات استاندارد برای ماشین‌آلات اتوماسیون
یاتاقان‌های ساده بدون روغنصفحات لغزشی برنجی، تفجوش و سایر مواد
از bronzegleitlager.com برای تمام نیازهای خود در زمینه صفحات لغزشی بدون روغن Type·2 سوراخ پیچ / 3 سوراخ پیچ / 4 سوراخ پیچ و اجزای راهنما از چین خرید کنید. ما دانلود رایگان CAD، زمان تحویل کوتاه، قیمت رقابتی و حداقل سفارش کوچک را ارائه می‌دهیم.
راهنمای صفحات لغزشی بدون روغن. اجزای بدون روغن برنز با جاسازی یک روان‌کننده جامد ویژه در مکان‌های مناسب تولید می‌شوند.
آلیاژ مس + روان‌کننده جامد ویژه
(آلیاژ برنج / مس با استحکام بالا + روان‌کننده جامد)
| ترکیب و خواص | ||||||||||||||||
| dg | DIN | جنس شماره فرم تحویل1) |
نام | استاندارد ASTM | وزن‌های متناسب | خواص فیزیکی (حداقل) | ||||||||||
| استاندارد | آلیاژ شماره |
DIN | ASTM | چگالی | 0.2% کرنش |
کشش استحکام |
کرنش | مدول الاستیسیته | سختی | کاربرد | ||||||
| نماد | ρ | δy | δT | |||||||||||||
| واحد | % | % | g/cm³ | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مجاز حداکثر. بخش‌ها Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | استاندارد مواد برای بیشتر کاربردها بین‌المللی استاندارد شده |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده است | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 مجاز Ni 0.8 - 1.5 حداکثر. بخش‌ها Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مواد برای بالا بارها و/یا فشار خوردگی حمله بین‌المللی فقط جزئی استاندارد شده |
|||
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده است | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 مجاز حداکثر. بخش‌ها Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | مواد برای بارهای شدید و/یا بالا خورنده محیط‌ها بین‌المللی استاندارد شده |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn rest مجاز حداکثر. بخش‌ها Ni max. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | مواد برای بالاترین بارها بدون حمله خورنده. بین‌المللی جزئی استاندارد شده به یک گسترش بزرگ |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده است | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مواد با مقاومت در برابر سایش خوب- مقاومت در برابر خوردگی و آب دریا مقاوم بین‌المللی جزئی استاندارد شده |
|||
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده است | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده است | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) فرم تحویل: .01 = ریخته‌گری ماسه‌ای. .02 = ریخته‌گری ثقلی. .03 = ریخته‌گری گریز از مرکز. .04 = ریخته‌گری پیوسته | ||||||||||||||||
| مواد پایه | CuSn6Zn6Pb3 | حداکثر دمای استفاده ℃ | 350 |
| حداکثر بار دینامیکی N/mm² | 60 | ||
| ضریب اصطکاک u | <0.15 | حداکثر سرعت لغزش m/s | 2 |
| سختی پایه HB | 80~100 |
| مدل / درجه مربوطه | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| نام تجاری بین‌المللی GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | فولاد+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 بین‌المللی | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | فولاد+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| آلمان DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | فولاد+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| ژاپن JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ایالات متحده ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| استاندارد بریتانیا (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| کد مواد | JDB (600#) | JDB (600#S1) | JDB (600#S2) | JDB (600#S3) | JDB (600#S4) | JDB (HT250) | JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| ترکیب شیمیایی | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| چگالی (g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| سختی (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| استحکام کششی (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| ازدیاد طول (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| ضریب انبساط خطی | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| دمای کار (℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| حداکثر بار دینامیکی (N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| حداکثر سرعت خط (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| حداکثر مقدار PV روانکاری (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| تغییر شکل فشرده‌سازی دائمی 300N/mm² |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |

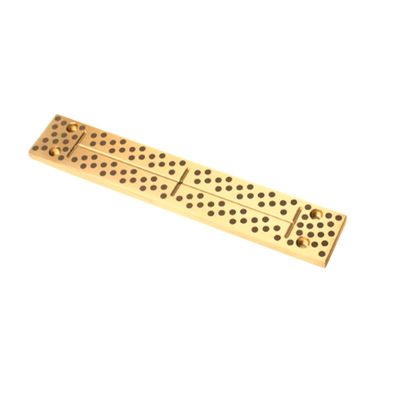

صفحه سایش برنز خود روان‌شونده، صفحات لغزشی برنز، صفحات لغزشی، صفحات لغزشی بدون روغن.

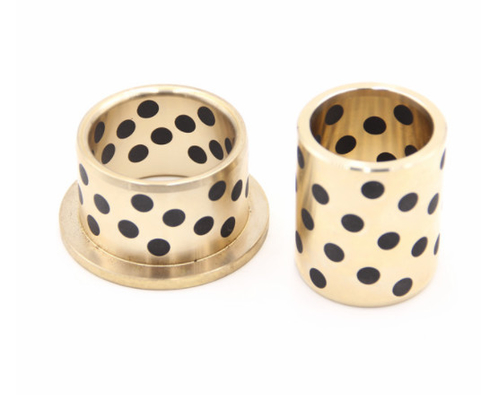

بسیاری از برنزهای کاملاً ماشین‌کاری شدهصفحات لغزشی بدون روغنبا صفحات سایش آلیاژهای مس که ما تولید می‌کنیم، خود روان‌شونده هستند. این امر با فرآیند پر کردن صفحه برنز با پلاگ‌های گرافیت حاصل می‌شود. ما یک خط کامل از یاتاقان‌های پلاگ گرافیت را ارائه می‌دهیم. اطلاعات بیشتر در مورد قطعات پلاگ شده با گرافیت ما را می‌توانید در اینجا بیابید.
پیکربندی‌های سفارشی برای اندازه‌های خاص، الگوهای سوراخ یا الگوهای گرافیت. ساخت چین.صفحه سایش برنز ریخته‌گریصفحات لغزشی بدون روغن با آلیاژهای مس
صفحه سایش برنز ریخته‌گری ما با روشی شناخته شده به عنوانریخته‌گری پیوستهتولید می‌شود. ساختار دانه ریز به دست آمده از طریق ریخته‌گری پیوسته، عملاً عیوب ریخته‌گری مرتبط با روش‌های ریخته‌گری استاتیک را از بین می‌برد. این ساختار متراکم عاری از تخلخل است که به نوبه خود عمر ابزار شما را طولانی می‌کند.
صفحه روان‌کننده جامد
یاتاقان خود روان‌شونده مبتنی بر فلز
Dawn محصولات خود روان‌شونده با کیفیت بالا را برای همه صنایع در سراسر جهان ارائه می‌دهد
صفحات سایش برنز ریخته‌گری ماصفحات لغزشی بدون روغن با آلیاژهای مسمی‌تواند در آلیاژهای برنز زیر عرضه شود:
