| نام تجاری: | CHINA CUSTOM THERMOPLASTIC BUSHING SELF-LUBRICATING BEARINGS |
| شماره مدل: | پارچه سفارشی ترموپلاستیک و پارچه ای پارچه الیاف / شیشه ضد زنگ 316 یاطاقان |
| مقدار تولیدی: | > = 500 قطعه |
| قیمت: | negotiate |
| شرایط پرداخت: | TT در پیشرفت |
| توانایی عرضه: | تولید کنندگان بوشهای فولادی ضد زنگ تولید کنندگان یاطاقان دشت خود روان کننده |

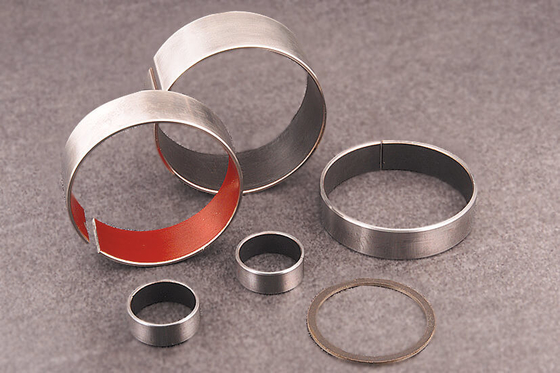

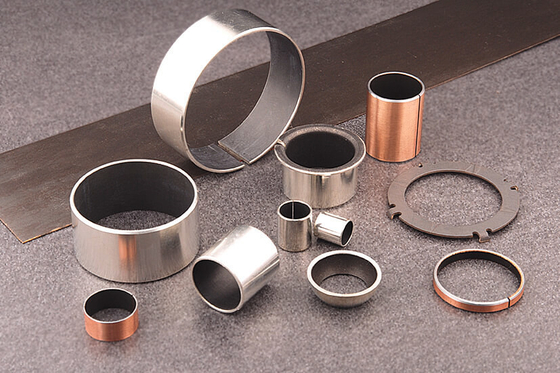

ترکیب ورق استیل ضد زنگ، پوشش برنز و نوارهای (پلی تترافلوئورواتیلن) یک ماده منحصر به فرد با خواص استثنایی ایجاد می کند. این ماده در ضخامت های 1.5 میلی متر و 2.0 میلی متر موجود است و تطبیق پذیری را برای کاربردهای مختلف فراهم می کند.
ورق استیل ضد زنگ به عنوان ماده پایه عمل می کند و مقاومت در برابر خوردگی، دوام و استحکام بالایی را ارائه می دهد. پوشش برنز یک لمس تزئینی اضافه می کند و در عین حال محافظت بیشتری در برابر خوردگی و سایش ایجاد می کند. پوشش برنز را می توان از طریق تکنیک های مختلفی مانند آبکاری یا پوشش پودری اعمال کرد تا از یک روکش یکنواخت و بادوام اطمینان حاصل شود.
نوارهای در این ماده گنجانده شده اند تا روانکاری و مقاومت در برابر سایش را فراهم کنند. برای ضریب اصطکاک کم و توانایی مقاومت در برابر دما و مواد شیمیایی بالا شناخته شده است. نوارها را می توان با پوشش برنز در ورق استیل ضد زنگ تعبیه یا پیوند داد و یک ماده کامپوزیت با ویژگی های عملکردی بهبود یافته ایجاد کرد.
ضخامت های 1.5 میلی متر و 2.0 میلی متر این ماده انعطاف پذیری را برای کاربردهای مختلف ارائه می دهد. گزینه 1.5 میلی متری نازک تر ممکن است برای کاربردهای سبک تر مناسب باشد، در حالی که نسخه 2.0 میلی متری ضخیم تر می تواند بارهای سنگین تر و شرایط سخت تر را تحمل کند.
ترکیب استیل ضد زنگ، پوشش برنز و نوارها ماده ای را ایجاد می کند که نه تنها از نظر بصری جذاب است، بلکه از نظر عملکردی نیز برتر است. برای کاربردها در صنایع مختلف از جمله خودرو، هوافضا، پزشکی و ماشین آلات صنعتی مناسب است. مقاومت در برابر خوردگی، روانکاری و مقاومت در برابر سایش این ماده آن را به انتخابی مطمئن برای محیط های سخت تبدیل می کند.
1. SS304+Bronze+ نوارها طول 1000 میلی متر * عرض 200 میلی متر * ضخامت 1.5 میلی متر
1. SS304+Bronze+ نوارها طول 1000 میلی متر * عرض 200 میلی متر * ضخامت 2 میلی متر
نوارهای ورق استیل ضد زنگمقاوم در برابر روغن، مقاوم در برابر اسید، مقاوم در برابر قلیا و مقاوم در برابر آب دریا. علاوه بر این، هیچ سرب در PTEE لایه سطحی وجود ندارد، بنابراین به ویژه برای بوشینگ ها در ماشین های مواد غذایی، فلومترهای قلیایی، عناصر حرکتی پمپ در ماشین های دارویی، ماشین های چاپ، ماشین های مهندسی شیمیایی و سایر صنایع اقیانوسی مناسب است. این یک بوش کامپوزیت سه لایه است که ماده پایه آن یک صفحه برنزی و یک فیلم از PTEE مقاوم در برابر حرارت است که روی لایه میانی برنز زینتر شده تقویم می شود.
بوش ها برای شیرهای شیمیایی، پمپ های شیمیایی، فلومتر، صنایع غذایی، صنایع دارویی در محیط های خورنده مناسب هستند. انتقال، حرکات چرخشی و نوسانی. راهنمای میله برای سیلندرهای پنوماتیک و هیدرولیک. زبانه های اتصال سیلندرهای پنوماتیک و هیدرولیک. سیستم های تسمه نقاله، ماشین آلات نساجی، خودروها.
اصطکاک کم و مقاومت در برابر سایش بالا بدون روغن کاری.
یاتاقان استیل ضد زنگ از پارچه یا الیاف و روکش الیاف آرامید بر روی پشتی های فلزی استفاده می کند، پارچه دارای ظرفیت بار بسیار بالا و دقت بالا است که با سرعت کم و اصطکاک زیاد عملکرد خوبی دارد، که به طور گسترده در تجهیزات سنگین مانند ماشین آلات ساختمانی، ماشین آلات کشاورزی استفاده می شود.
توجه: محصولات موجود در شکل همچنین می توانند مواد ماتریس مختلف را با توجه به شرایط کاری مختلف انتخاب کنند، مانند یک بستر برنزی (VSB-1b)، بستر استیل ضد زنگ (VSB-1s) و محصولات فرمول بدون سرب (VSB-1w)
| شاخص های عملکرد | تاریخ | |
| حداکثر بار P | بار استاتیک | 250N/mm² |
| بار دینامیکی | 140N/mm² | |
| حداکثر سرعت خطی V | اصطکاک خشک | 2.5m/s |
| روانکاری با روغن | 5.0m/s | |
| مقدار PV بالا | اصطکاک خشک | 3.8N/mm²・m/s |
| روانکاری با روغن | 50N/mm²・m/s | |
| ضریب اصطکاکμ | 0.04~0.20 | |
| استفاده از دما | -195℃～+280℃ |
|
| ضریب هدایت حرارتی | 50W/m・K |
|
یاتاقان کشویی کامپوزیت پیچیده شده استیل ضد زنگ 316 / پارچه الیافی
یاتاقان های استیل ضد زنگ 316 + پارچه استیل ضد زنگ بدون روغن
Viiplus یک تولید کننده حرفه ای از تولید کنندگان بوشینگ استیل ضد زنگ است. یاتاقان ها و شفت های ساخته شده از استیل ضد زنگ و بدون نیاز به تعمیر و نگهداری هستند.
بوشینگ های استیل ضد زنگ که می توانند در برابر رطوبت و تعدادی از خوردگی های ناشی از سایر رسانه ها مقاومت کنند. ما یاتاقان هایی را از استیل ضد زنگ 304 و 316 تولید می کنیم. ویژگی های استحکام بالا، مقاومت در برابر سایش، مقاومت در برابر خوردگی و مقاومت در برابر خوردگی و غیره. استیل ضد زنگ با پودر برنز زینتر شده با روکش پارچه الیافی مناسب برای خشک کار کردن، ضریب اصطکاک کم، سایش کمتر.
بوش های فولادی صنعتی 304 در مقابل بوش های استیل ضد زنگ 316
استیل ضد زنگ 304 و 316 مواد یاتاقان متفاوت است: مقاومت در برابر خوردگی: یاتاقان استیل ضد زنگ 316 Mo، سپس یاتاقان استیل ضد زنگ 304 در محیط با دمای بالا مقاومت در برابر خوردگی بهتر است، بنابراین در محیط با دمای بالا، مهندسان به طور کلی قطعات مواد 316 را انتخاب می کنند. 316 عمدتاً محتوای Cr را کاهش داده، محتوای Ni را افزایش داده و Mo2%~3% را افزایش داده است. بنابراین، مقاومت در برابر خوردگی آن قوی تر از 304 است، sبرای استفاده در صنایع شیمیایی، آب دریا و سایر محیط ها مناسب است
این ماده معیارهای سختگیرانه ای را برای عمر طولانی و عملکرد بدون مشکل با یا بدون روغن کاری برآورده می کند.
یاتاقان های کشویی خشک کامپوزیت در درجه اول برای چیدمان یاتاقان هایی استفاده می شوند که در آن بارهای سنگین باید پشتیبانی شوند و در آن حرکات چرخشی یا نوسانی نسبتاً کند هستند.
به دلیل خواص لغزشی خوب و طراحی فشرده، این یاتاقان های ساده به ویژه برای چیدمان یاتاقان ها مناسب هستند که در آن:
عملکرد بدون نیاز به تعمیر و نگهداری یک پیش نیاز است
خطر گرسنگی روان کننده وجود دارد. نمی توان از روان کننده ها استفاده کرد یا ممنوع است. فضا محدود است.
عملکرد بدون نیاز به تعمیر و نگهداری
بدون نیاز به روغن کاری (کامپوزیت)
روغن کاری اولیه مورد نیاز است (کامپوزیت POM)
حداقل ضخامت دیواره، حداقل الزامات فضا
تطبیق بارهای سنگین
طیف گسترده ای از دماها
خواص لغزشی خوب
عملاً بدون لغزش چسبنده
مقاومت در برابر سایش بالا
کمتر حساس به بارگذاری لبه (کامپوزیت POM)
بدون نیاز به ماشینکاری.

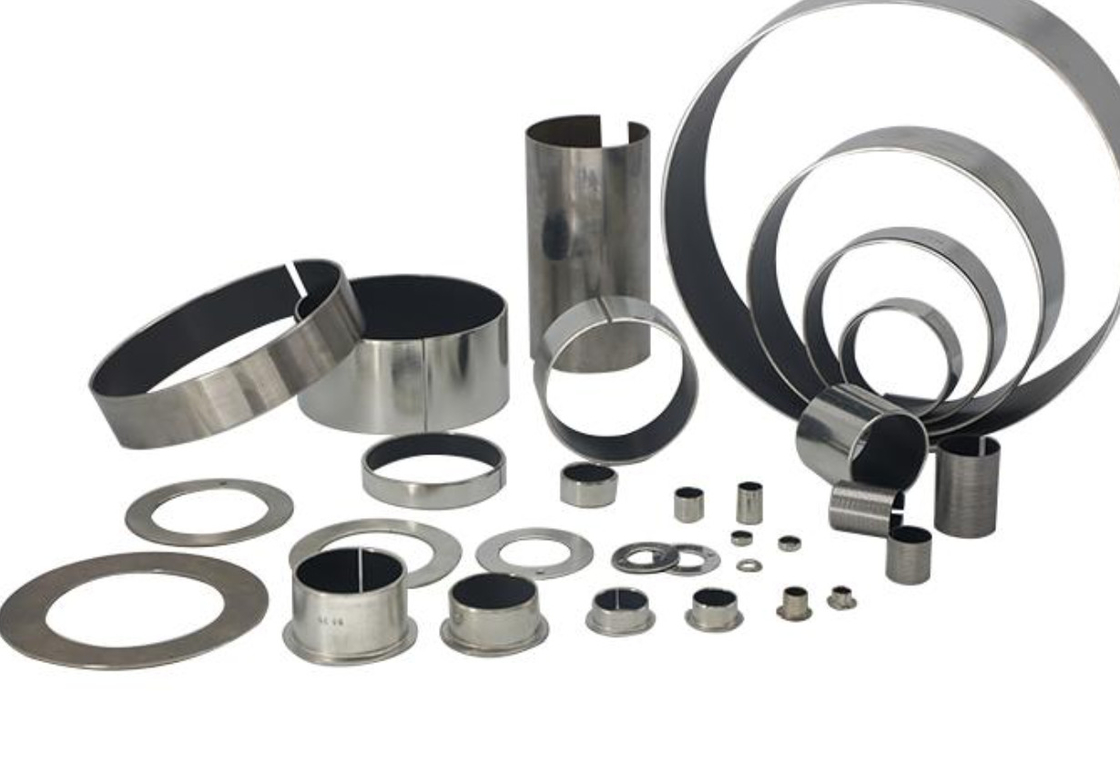

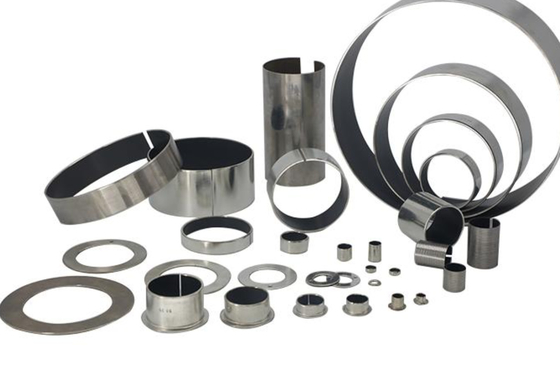

محدوده استاندارد یاتاقان های ساده کامپوزیت بسیار جامع است و تقریباً هر اندازه استانداردی را پوشش می دهد. این محدوده شامل بوش های مستقیم و فلنج دار، واشرهای رانشی و نوارها می شود.
I.D. = قطر داخلی O.D. = قطر بیرونی
| شماره مدل | حداقل I.D. | حداقل O.D. | حداکثر I.D. | حداکثر O.D. | حداکثر طول |
| VSB-10,DU,SF-1 | 6mm | 8mm | 300mm | 305mm | 100mm |
| VSB-20,DX,SF-2 | 10mm | 12mm | 300mm | 305mm | 100mm |
| VSB-80,JF800 | 10mm | 12mm | 173mm | 180mm | 100mm |
| VSB-22,FB090 | 10mm | 12mm | 300mm | 305mm | 100mm |
| VSB-22,FB092 | 10mm | 12mm | 300mm | 305mm | 100mm |
| VSB-50,JDB | 8mm | 12mm | 160mm | 180mm |
150mm |
راه حل های یاتاقان کشویی VIIPLUS برای برنامه های شما
یاتاقان کشویی کامپوزیت پیچیده شده
فولاد کربنی / پارچه الیافی
بدون نیاز به تعمیر و نگهداری
در صورت درخواست در دسترس است
رفتار لغزشی و سایش عالی، به ویژه در مورد حرکت چرخشی و نوسانی، جذب ضربه خوب، ظرفیت بار بسیار بالا، عدم جذب آب
مواد پشتیبانی بوش های فولادی کربنی
بوشینگ پارچه الیافی لایه لغزشی
مواد پشتیبانی: استیل ضد زنگ و برنز در صورت درخواست
ظرفیت بار ویژه استاتیک≤ 350 [N/mm2]
ظرفیت بار ویژه دینامیکی≤ 180 [N/mm2]
سرعت لغزش< 0.5 [m/s] 1 [m/s] روغن کاری شده
مقدار اصطکاک ***0.03 [µ] تا 0.20 [µ]
فشار دما– 50 [°C] تا + 250 [°C]
حداکثر مقدار PV1.8 [N/mm² x m/s]
استفاده از یک مندرل مناسب برای نصب اجباری توصیه می شود
مسکن ØH7
بوشینگ داخلی-Ø پس از نصبH9
تحمل شفتf7 تا h8
|
Tech.Data |
|||||
|
حداکثر بار |
استاتیک |
350N/mm2 |
|
دما. |
-50°C~+250°C |
|
دینامیکی |
180N/mm2 |
||||
|
ضریب اصطکاک |
0.03~0.20 |
||||
|
حداکثر سرعت |
خشک |
0.5m/s |
|||
|
هدایت حرارتی |
42W(m x K) 1 |
||||
|
گریس |
1m/s~3m/s |
||||
|
حداکثر PV (خشک) |
کوتاه مدت |
3.6N/mm2 m/s |
ضریب حرارتی |
11 x 10- 6 x K-1 |
|
|
پیوسته |
1.8N/mm2 m/s
|
||||
یک یاتاقان کشویی خشک با روکش پارچه الیافی چسبانده شده است؟ بنابراین روغن کاری ضروری نیست و مجاز نیست.
ساخت ماشین و جرثقیل، مهندسی دستگاه، ماشین آلات کشاورزی، اتصالات، پمپ های آب، صنایع شیمیایی
این نوع یاتاقان کشویی و ابعاد خاص فقط در صورت درخواست در دسترس هستند
