| نام تجاری: | VIIPUS |
| شماره مدل: | بوش جامد ، برنز با شاخه های روان کننده تعبیه شده بدون تعمیر و نگهداری |
| مقدار تولیدی: | قابل توافق |
| قیمت: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شرایط پرداخت: | TT در پیشرفت |
| توانایی عرضه: | بوشینگ برنز آنلاین • تولید کننده یاتاقان های کشویی • تولید کنندگان بوشینگ خود را روان کننده |

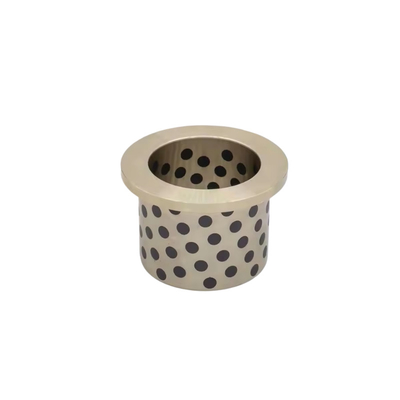

یاتاقان‌های برنجی آغشته به گرافیت فلنجی، اجزای مکانیکی هستند که مقاومت در برابر سایش و خواص خود روان‌کاری برتری را ارائه می‌دهند. این یاتاقان‌ها از برنج، یک آلیاژ مس و روی، ساخته می‌شوند که سپس با ذرات گرافیت آغشته می‌شود تا قابلیت‌های روان‌کاری آن افزایش یابد.
طراحی فلنج این یاتاقان‌ها امکان نصب آسان و تناسب ایمن در داخل کاربرد را فراهم می‌کند. فرآیند آغشته‌سازی گرافیت شامل نفوذ ذرات گرافیت به ماتریس برنجی است که یک ماده کامپوزیت با روان‌کاری افزایش‌یافته ایجاد می‌کند. این امر نیاز به روان‌کاری خارجی را از بین می‌برد و نیازهای نگهداری و زمان خرابی را کاهش می‌دهد.
یاتاقان‌های برنجی آغشته به گرافیت معمولاً در کاربردهایی استفاده می‌شوند که به چرخش یا حرکت لغزشی روان و قابل اعتماد نیاز دارند. آنها برای کاربردهایی که شامل شفت‌های دوار، نقاط محوری و سایر قطعات متحرک هستند که در آن خواص اصطکاک کم و مقاومت در برابر سایش بسیار مهم است، مناسب هستند.
مواد برنجی مقاومت در برابر خوردگی و دوام عالی را ارائه می‌دهند، در حالی که آغشته‌سازی گرافیت عملکرد روان و کاهش سایش را تضمین می‌کند. این یاتاقان‌ها اغلب در صنایعی مانند ماشین‌آلات، خودروسازی، هوافضا و دریایی استفاده می‌شوند، جایی که آنها به طور قابل اعتماد در محیط‌های خشن و شرایط سخت عمل می‌کنند.
هنگام انتخاب یاتاقان‌های برنجی آغشته به گرافیت فلنجی، مهم است که الزامات خاص کاربرد خود را در نظر بگیرید، از جمله ابعاد، ظرفیت بار و شرایط عملیاتی. همچنین توصیه می‌شود با یک تولید کننده یا تامین کننده مشورت کنید تا اطمینان حاصل شود که یاتاقان‌هایی که انتخاب می‌کنید نیازهای شما را برآورده می‌کنند و بهینه در سیستم شما عمل می‌کنند.
چینیاتاقان‌های برنجی آغشته به گرافیت فلنجی ، ISO9001:2015، مشابه DEVA Metal.Self-Lubricating Composite Sliding Material، قیمت کارخانه، با ما تماس بگیرید! مشاهده محصول. خواندن اخبار. نکات برجسته: تامین کننده حرفه‌ای یاتاقان‌های برنجی آغشته به گرافیت.
صفحه لغزشی برنز آغشته به گرافیت یک صفحه یاتاقان خود روان‌کاری است که از برنز با کیفیت بالا با شیارهای پر شده از گرافیت ساخته شده است.
صفحه برنز به عنوان سطح یاتاقان عمل می‌کند،تحمل بارهای سنگین، در حالی که درج‌های گرافیت یک روان‌کننده جامد و بدون روغن را فراهم می‌کنند. تشکیل روان‌کننده یک لایه گرافیت بین یاتاقان و سطح جفت‌شونده ایجاد می‌کند که منجر به ضریب اصطکاک کم در شروع حرکت نسبی می‌شود.
موجودی بزرگ از بوش‌های برنز، یاتاقان‌های برنز و صفحات سایش خود روان‌کاری. Gleitlager. یاتاقان آستین بوش. کاتالوگ‌ها و بروشورهای بوش موجود است.
دوشاخه‌های گرافیتخود روان‌کاری را فراهم می‌کنند. گرافیت دارای خواص غیرمعمولی است که آن را به یک روان‌کننده عالی تبدیل می‌کند. از نظر شیمیایی، یکی از سه شکل آلوتروپیک رایج کربن است (کربن آمورف و الماس دو مورد دیگر هستند). در مقابل الماس که دارای ساختار کریستالی سه بعدی بسیار متراکم و قوی است، گرافیت دارای ساختار کریستالی دو بعدی است - در دو بعد قوی است اما در بعد سوم ضعیف است. اتم‌های آن در ورقه‌های موازی مرتب شده‌اند که به راحتی بریده می‌شوند و به گرافیت حس لغزنده خاص خود را می‌دهد. به عنوان مثال، اگر شما سرب مداد را بین نوک انگشتان خود بمالید، روغنی احساس می‌شود. این احساس، لغزش و جدا شدن ورقه‌های کریستالی است.
در فرآیند خود روان‌کاری، دقیقاً این ورقه‌های کریستالی بریده شده هستند که روان‌کاری را فراهم می‌کنند، تا حدودی شبیه یک تکه کاغذ بین دو تکه شیشه. در ابتدا هیچ روان‌کاری وجود ندارد، اما با حرکت دو سطح جفت‌شونده (به عنوان مثال، بوش و شفت) نسبت به یکدیگر، مقدار کمی گرافیت در سطح سایش توزیع می‌شود و به عنوان یک روان‌کننده جامد عمل می‌کند. به دلیل پایداری برتر گرافیت، مدت زیادی در آنجا باقی می‌ماند. اگرچه گرافیت در دمای 10000 درجه فارنهایت در یک اتمسفر کاهنده تصعید می‌شود، اما در هوا در حدود 500 درجه فارنهایت اکسید می‌شود، بنابراین حفظ دماها بسیار کمتر از این آستانه مهم است. علاوه بر این، گرافیت دارای ضریب انبساط حرارتی نزدیک به صفر است. هنگامی که یک دوشاخه گرافیت در یک قطعه فلزی تعبیه می‌شود، فلز منبسط می‌شود اما دوشاخه گرافیت این کار را نمی‌کند. دوشاخه شل می‌شود که دامنه دما را به حدود200 درجه فارنهایت محدود می‌کند اگر دوشاخه‌ها دارای هر سطح باز باشند (یعنی توسط یک قطعه جفت‌شونده محدود نشده باشند).
نسبت به محیط کثیف حساس نیست
مقاوم در برابر بارهای شوک و لرزش در سرعت‌های کم
امکان عملکرد با سطح شفت ضعیف
مقاومت خوب در برابر شرایط خورنده
شفت جفت‌شونده توصیه شده
d8: استفاده عمومی (بار زیاد)
e7: استفاده عمومی (بار سبک)
f8: استفاده با دقت بالا
g6: استفاده با دقت بالا (عملکرد متناوب)
・مواد
[ M ] مواد: آلیاژ برنجی با مقاومت کششی بالا
روان‌کننده جامد تعبیه شده
کوره ها
خشک کن ها
دستگاه‌های قالب‌گیری تزریقی
جمع‌کننده‌های گرد و غبار
لوورها
نوار نقاله‌های داغ
| ساختار | برنز CuZn25Al6Mn4 با درج‌های روان‌کننده گرافیت جامد (مشخصات جایگزین در صورت درخواست در دسترس است) |
|---|---|
| PV (N/mm² x m/s) | حداکثر 3.3 |
| بار استاتیک (N/mm²) | حداکثر 100 |
| سرعت لغزش (m/s) | حداکثر 0.3 |
| دمای عملیاتی (°C) | تا 300 (مشخصات جایگزین تا 400) |
| ضریب انبساط حرارتی | 19 x 10-5/°C |
| ضریب اصطکاک | 0.16 |
| سختی (HB) | حداقل 210 |
| مقاومت کششی (N/mm²) | حداقل 750 |
| ازدیاد طول (%) | حداقل 12 |
| چگالی (g/cm³) | 8 |
| شماره قطعه | L | Dh7 | Da | L1 | H | T | t | d1 | d2 | P.C.D. | F | A | لوازم جانبی: سوکت شش گوش پیچ سر صاف کم |
||||||||||||
| نوع | dF7 | ||||||||||||||||||||||||

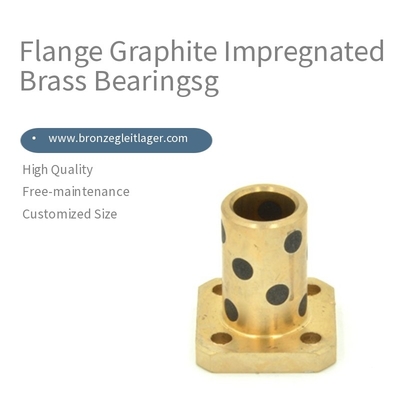

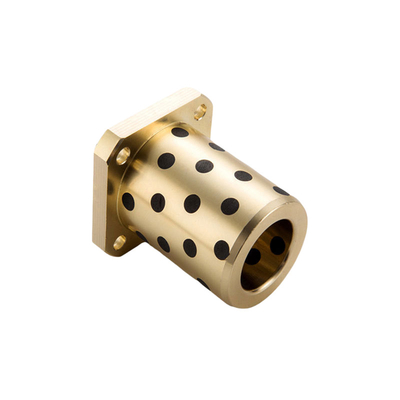

| یاتاقان‌های برنجی آغشته به گرافیت فلنجی پایلوت |
8 | +0.028 +0.013 |
20 | 25 | 12 | 0 - 0.018 |
11.5 | 5 | 27 | 4 | 2.2 | 3.5 | 6 | 19 | - | 19 | M3-10x2 | ||||||||
| 10 | +0.028 +0.013 |
25 | 30 | 14 | 0 - 0.018 |
13.5 | 6 | 29 | 4 | 2.2 | 3.5 | 6 | 21 | - | 21 | M3-10x2 | |||||||||
| 12 | +0.034 +0.016 |
25 | 30 | 18 | 0 - 0.018 |
17.5 | 6 | 36 | 5 | 3 | 4.5 | 7.5 | 26 | - | 26 | M4-12x2 | |||||||||
| 13 | +0.034 +0.016 |
25 | 30 | 35 | 19 | 0 - 0.021 |
18.5 | 6 | 37 | 5 | 3 | 4.5 | 7.5 | 27 | - | 27 | M4-12x2 | ||||||||
| 16 | +0.034 +0.016 |
25 | 30 | 35 | 40 | 22 | 0 - 0.021 |
21.5 | 6 | 40 | 5 | 3 | 4.5 | 7.5 | 30 | 18 | 24 | M4-12x4 | |||||||
| 20 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 28 | 0 - 0.021 |
27.5 | 8 | 49 | 6 | 3.7 | 5.5 | 9 | 38 | 22 | 31 | M5-16x4 | |||||||
| 25 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 60 | 33 | 0 - 0.025 |
32.5 | 8 | 54 | 6 | 3.7 | 5.5 | 9 | 43 | 25 | 35 | M5-16x4 | ||||||
| 30 | +0.041 +0.020 |
35 | 40 | 50 | 60 | 70 | 38 | 0 - 0.025 |
37.5 | 10 | 63 | 8 | 4.2 | 6.6 | 11 | 50 | 30 | 40 | M6-20x4 | ||||||
