| نام تجاری: | viiplus Self-lubricating composite bearing |
| شماره مدل: | یاتاقان های خود روان کننده فاقد روغن دارای کارایی بالا |
| مقدار تولیدی: | مذاکره کنید |
| قیمت: | negotiate |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| توانایی عرضه: | L / C ، T / T ، Western Union |

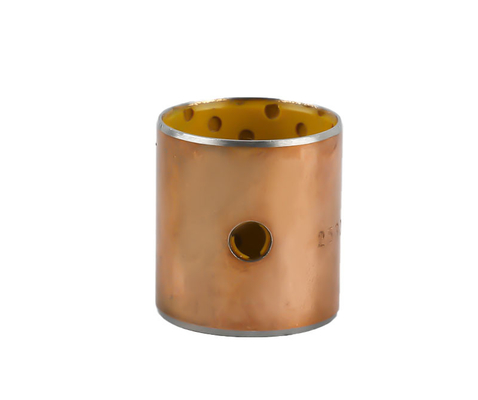

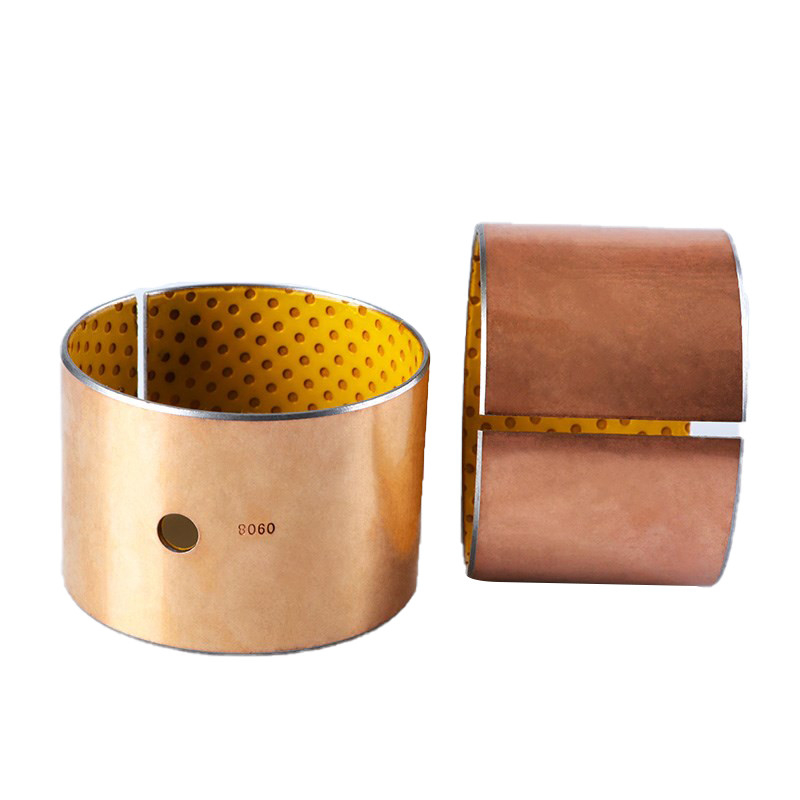

بلبرینگ های ساده پلیمری سری PAP P20 با پودر برنز اجزای با کارایی بالا هستند که برای کاربردهای صنعتی نیاز به دوام، اصطکاک کم و خود روانکاری دارند. این یاتاقان ها از یک ماده پلیمری تقویت شده با پودر برنز ساخته شده اند که استحکام، مقاومت در برابر سایش و ظرفیت باربری آنها را افزایش می دهد. در زیر یک نمای کلی از ویژگی ها، برنامه ها و مشخصات آنها آورده شده است:
ویژگی های کلیدی
ترکیب مواد:
یاتاقان ها از فولاد + پودر برنز + POM (پلی اکسی متیلن) ساخته شده اند. تقویت کننده پودر برنز استحکام و مقاومت در برابر سایش را بهبود می بخشد، در حالی که لایه POM خواص روانکاری خود را ارائه می دهد.
خود روان کننده:
مواد POM تضمین می کند که یاتاقان ها بدون نیاز به روغن کاری خارجی کار می کنند و نیازهای تعمیر و نگهداری و زمان خرابی را کاهش می دهند.
دوام و مقاومت در برابر سایش:
پودر برنز توانایی این ماده را برای تحمل بارها و سرعت های بالا افزایش می دهد و آن را برای محیط های صنعتی با تقاضا مناسب می کند.
اندازه های قابل تنظیم:
یاتاقان ها در طیف گسترده ای از اندازه های استاندارد و سفارشی موجود هستند و از سازگاری با ماشین آلات و تجهیزات مختلف اطمینان حاصل می کنند.
اصطکاک کم و عملکرد صاف:
طراحی یاتاقان ساده اصطکاک کم و انتقال نیرو کارآمد را تضمین می کند و به عملکرد صاف کمک می کند.
برنامه های کاربردی
بلبرینگ های سری PAP P20 همه کاره هستند و به طور گسترده در صنایعی مانند:
خودرو: برای اجزای شاسی و سیستم های تعلیق913.
ماشین‌آلات کشاورزی: در کمباین‌ها، بوته‌ها و بیل‌گیرها914.
ماشین آلات صنعتی: برای تجهیزات فولاد و متالورژی، ماشین آلات معدن و سیستم های هیدرولیک913.
ساخت و ساز و تجهیزات سنگین: مناسب برای کاربردهای پر بار و کم سرعت914.
مشخصات فنی
دمای کار: -40 درجه سانتیگراد تا +120 درجه سانتیگراد 914.
ظرفیت بار:
استاتیک: تا 250 نیوتن بر میلی متر مربع
دینامیک: تا 140 نیوتن بر میلی‌متر مربع 914.
سختی: > 270 HB9.
روانکاری: POM خود روان کننده، روغن یا گریس17.

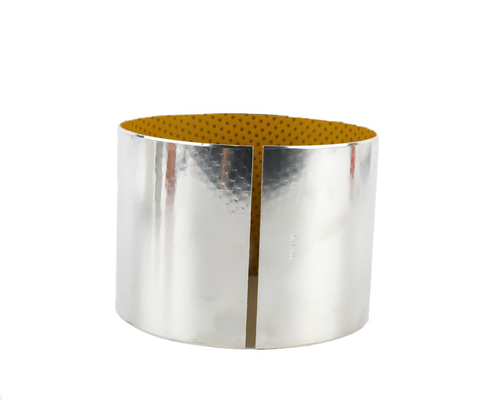

درمان سطح: آبکاری مس یا آبکاری قلع برای افزایش مقاومت در برابر خوردگی 17.
مزایا
بدون نیاز به تعمیر و نگهداری: طراحی خود روان کننده نیاز به روانکاری منظم را از بین می برد.
مقرون به صرفه: هزینه های عملیاتی و زمان خرابی را کاهش می دهد914.
عملکرد بالا: مناسب برای برنامه های پر بار، پرسرعت و کم سرعت 19.
سازگاری با محیط زیست: بدون سرب و مطابق با استانداردهای بین المللی مانند DIN 1494 و ISO 35471314.
انواع محصول
سری PAP P20 دارای سایزهای مختلفی است، مانند:
PAP0608-P20: قطر داخلی 6 میلی متر، قطر بیرونی 8 میلی متر، عرض 8 میلی متر19.
PAP2025-P20: قطر داخلی 20 میلی متر، قطر خارجی 23 میلی متر، عرض 25 میلی متر110.
PAP3030-P20: قطر داخلی 30 میلی متر، قطر بیرونی 34 میلی متر، عرض 30 میلی متر11.
تولید کننده و تامین کننده
نام تجاری: viiplus Self-lubricating Composite Bearing17.
گواهینامه ها: RHOS، DIN 1494، ISO 3547114.
بسته بندی: کارتن صادراتی، پالت چوبی یا جعبه چوبی17.
زمان تحویل: 5-25 روز کاری17.
برای جزئیات بیشتر و یا درخواست قیمت، می توانید با ما تماس بگیرید.
این سری یک انتخاب قابل اعتماد برای صنایعی است که به دنبال راه حل های بادوام، کم تعمیر و نگهداری و کارایی بالا هستند.
بلبرینگ های ساده پلیمری سری PAP P20 با پودر برنز اجزایی با کارایی بالا هستند که برای ارائه چرخش صاف و مطمئن در کاربردهای مختلف صنعتی طراحی شده اند.
این بلبرینگ ها از مواد پلیمری تقویت شده با پودر برنز ساخته شده اند و دوام و مقاومت در برابر سایش فوق العاده ای دارند. تقویت کننده پودر برنز استحکام و ظرفیت باربری مواد را افزایش می دهد و آن را برای استفاده در کاربردهای با بار و سرعت بالا مناسب می کند.
طراحی بلبرینگ ساده امکان چرخش کم اصطکاک و انتقال کارآمد نیرو را فراهم می کند. مواد پلیمری همچنین خواص خود روانکاری خوبی از خود نشان می دهد و نیاز به روانکاری خارجی و نگهداری را کاهش می دهد.
یاتاقان‌های ساده پلیمری سری P20 PAP با پودر برنزی که در ماشین‌آلات، پمپ‌ها، موتورها یا سایر تجهیزات صنعتی استفاده می‌شوند، راه‌حلی قوی و قابل اعتماد برای چرخش صاف و تحمل بار ارائه می‌دهند. مهندسی دقیق، مواد با کیفیت بالا و ویژگی‌های مقاوم در برابر سایش، آنها را به انتخابی قابل اعتماد برای کاربردهای صنعتی تبدیل می‌کند که بهترین عملکرد و دوام را می‌طلبد.
| PAP0608-P20 6 8 8 * PAP2010-P20 20 23 10 4 |
| PAP0610-P20 6 8 10 * PAP2012-P20 20 23 12 4 |
| PAP0710-P20 7 9 10 * PAP2015-P20 20 23 15 4 |
| PAP0808-P20 8 10 8 4 PAP2017-P20 20 23 17 4 |
| PAP0810-P20 8 10 10 4 PAP2020-P20 20 23 20 4 |
| PAP0812-P20 8 10 12 4 PAP2025-P20 20 23 25 4 |
| PAP1008-P20 10 12 8 4 PAP2030-P20 20 23 30 4 |
| PAP1010-P20 10 12 10 4 PAP2215-P20 22 25 15 6 |
| PAP1012-P20 10 12 12 4 PAP2220-P20 22 25 20 6 |
| PAP1015-P20 10 12 15 4 PAP2222-P20 22 25 22 6 |
| PAP1020-P20 10 12 20 4 PAP2225-P20 22 25 25 6 |
| PAP1210-P20 12 14 10 4 PAP2230-P20 22 25 30 6 |
| PAP1212-P20 12 14 12 4 PAP2415-P20 24 27 15 6 |
| PAP1215-P20 12 14 15 4 PAP2420-P20 24 27 20 6 |
| PAP1220-P20 12 14 20 4 PAP2425-P20 24 27 25 6 |
| PAP1225-P20 12 14 25 4 PAP2430-P20 24 27 30 6 |
| PAP1310-P20 13 15 10 4 PAP2510-P20 25 28 10 6 |
| PAP1414-P20 14 16 14 4 PAP2515-P20 25 28 15 6 |
| PAP1415-P20 14 16 15 4 PAP2520-P20 25 28 20 6 |
| PAP1420-P20 14 16 20 4 PAP2530-P20 25 28 30 6 |
| PAP1422-P20 14 16 22 4 PAP2540-P20 25 28 40 6 |
| PAP1425-P20 14 16 25 4 PAP2550-P20 25 28 50 6 |
| PAP1432-P20 14 16 32 4 PAP2820-P20 28 32 20 6 |
| PAP1510-P20 15 17 10 4 PAP2825-P20 28 32 25 6 |
| PAP1512-P20 15 17 12 4 PAP2828-P20 28 32 28 6 |
| PAP1515-P20 15 17 15 4 PAP2830-P20 28 32 30 6 |
| PAP1520-P20 15 17 20 4 PAP3015-P20 30 34 15 6 |
| PAP1525-P20 15 17 25 4 PAP3020-P20 30 34 20 6 |
| PAP1610-P20 16 18 10 4 PAP3025-P20 30 34 25 6 |
| PAP1612-P20 16 18 12 4 PAP3030-P20 30 34 30 6 |
| PAP1615-P20 16 18 15 4 PAP3040-P20 30 34 40 6 |
| PAP1616-P20 16 18 16 4 PAP3220-P20 32 36 20 6 |
| PAP1620-P20 16 18 20 4 PAP3225-P20 32 36 25 6 |
| PAP1625-P20 16 18 25 4 PAP3230-P20 32 36 30 6 |
| PAP1815-P20 18 20 15 4 PAP3235-P20 32 36 35 6 |
| PAP1818-P20 18 20 18 4 PAP3240-P20 32 36 40 6 |
| PAP1820-P20 18 20 20 4 PAP3515-P20 35 39 15 6 |
| PAP1825-P20 18 20 25 4 PAP3520-P20 35 39 20 6 |
| PAP3525-P20 35 39 25 6 PAP6070-P20 60 65 70 8 |
| PAP3530-P20 35 39 30 6 PAP6530-P20 65 70 30 8 |
| PAP3535-P20 35 39 35 6 PAP6540-P20 65 70 40 8 |
| PAP3540-P20 35 39 40 6 PAP6550-P20 65 70 50 8 |
| PAP3550-P20 35 39 50 6 PAP6560-P20 65 70 60 8 |
| PAP3635-P20 36 40 35 6 PAP6565-P20 65 70 65 8 |
| PAP3720-P20 37 41 20 6 PAP6570-P20 65 70 70 8 |
| PAP3730-P20 37 41 30 6 PAP7030-P20 70 75 30 8 |
| PAP4020-P20 40 44 20 8 PAP7040-P20 70 75 40 8 |
| PAP4025-P20 40 44 25 8 PAP7050-P20 70 75 50 8 |
| PAP4030-P20 40 44 30 8 PAP7060-P20 70 75 60 8 |
| PAP4040-P20 40 44 40 8 PAP7065-P20 70 75 65 8 |
| PAP4050-P20 40 44 50 8 PAP7070-P20 70 75 70 8 |
| PAP4520-P20 45 50 20 8 PAP7080-P20 70 75 80 8 |
| PAP4525-P20 45 50 25 8 PAP7540-P20 75 80 40 9,5 |
| PAP4530-P20 45 50 30 8 PAP7560-P20 75 80 60 9,5 |
| PAP4535-P20 45 50 35 8 PAP7575-P20 75 80 75 9,5 |
| PAP4540-P20 45 50 40 8 PAP7580-P20 75 80 80 9,5 |
| PAP4545-P20 45 50 45 8 PAP8040-P20 80 85 40 9,5 |
| PAP4550-P20 45 50 50 8 PAP8050-P20 80 85 50 9,5 |
| PAP5020-P20 50 55 20 8 PAP8055-P20 80 85 55 9,5 |
| PAP5025-P20 50 55 25 8 PAP8060-P20 80 85 60 9,5 |
| PAP5030-P20 50 55 30 8 PAP8080-P20 80 85 80 9,5 |
| PAP5040-P20 50 55 40 8 PAP80100-P20 80 85 100 9,5 |
| PAP5050-P20 50 55 50 8 PAP8530-P20 85 90 30 9,5 |
| PAP5055-P20 50 55 55 8 PAP8540-P20 85 90 40 9,5 |
| PAP5060-P20 50 55 60 8 PAP8550-P20 85 90 50 9,5 |
| PAP5520-P20 55 60 20 8 PAP8560-P20 85 90 60 9,5 |
| PAP5525-P20 55 60 25 8 PAP8580-P20 85 90 80 9,5 |
| PAP5530-P20 55 60 30 8 PAP8585-P20 85 90 85 9,5 |
| PAP5540-P20 55 60 40 8 PAP85100-P20 85 90 100 9,5 |
| PAP5550-P20 55 60 50 8 PAP9040-P20 90 95 40 9,5 |
| PAP5555-P20 55 60 55 8 PAP9060-P20 90 95 60 9,5 |
| PAP5560-P20 55 60 60 8 PAP9080-P20 90 95 80 9,5 |
| PAP6030-P20 60 65 30 8 PAP9090-P20 90 95 90 9,5 |
| PAP6040-P20 60 65 40 8 PAP90100-P20 90 95 100 9,5 |
| PAP6050-P20 60 65 50 8 PAP9530-P20 95 100 30 9,5 |
| PAP6060-P20 60 65 60 8 PAP9560-P20 95 100 60 9,5 |
| PAP95100-P20 95 100 100 9,5 PAP13050-P20 130 135 50 9,5 |
| PAP10030-P20 100 105 30 9,5 PAP13060-P20 130 135 60 9,5 |
| PAP10040-P20 100 105 40 9,5 PAP13080-P20 130 135 80 9,5 |
| PAP10050-P20 100 105 50 9,5 PAP130100-P20 130 135 100 9,5 |
| PAP10060-P20 100 105 60 9,5 PAP130130-P20 130 135 130 9,5 |
| PAP10080-P20 100 105 80 9,5 PAP13530-P20 135 140 30 9,5 |
| PAP10090-P20 100 105 90 9,5 PAP13560-P20 135 140 60 9,5 |
| PAP10095-P20 100 105 95 9,5 PAP13580-P20 135 140 80 9,5 |
| PAP100100-P20 100 105 100 9,5 PAP14050-P20 140 145 50 9,5 |
| PAP100115-P20 100 105 115 9,5 PAP14060-P20 140 145 60 9,5 |
| PAP10550-P20 105 110 50 9,5 PAP14080-P20 140 145 80 9,5 |
| PAP10560-P20 105 110 60 9,5 PAP140100-P20 140 145 100 9,5 |
| PAP10580-P20 105 110 80 9,5 PAP140140-P20 140 145 140 9,5 |
| PAP10595-P20 105 110 95 9,5 PAP15050-P20 150 155 50 9,5 |
| PAP105105-P20 105 110 105 9,5 PAP15060-P20 150 155 60 9,5 |
| PAP105110-P20 105 110 110 9,5 PAP15080-P20 150 155 80 9,5 |
| PAP105115-P20 105 110 115 9,5 PAP150100-P20 150 155 100 9,5 |
| PAP11030-P20 110 115 30 9,5 PAP150150-P20 150 155 150 9,5 |
| PAP11050-P20 110 115 50 9,5 PAP16050-P20 160 165 50 11 |
| PAP11060-P20 110 115 60 9,5 PAP16060-P20 160 165 60 11 |
| PAP11080-P20 110 115 80 9,5 PAP16080-P20 160 165 80 11 |
| PAP11095-P20 110 115 95 9,5 PAP160100-P20 160 165 100 11 |
| PAP110110-P20 110 115 110 9,5 PAP160160-P20 160 165 160 11 |
| PAP110115-P20 110 115 115 9,5 PAP17050-P20 170 175 50 11 |
| PAP11550-P20 115 120 50 9,5 PAP17060-P20 170 175 60 11 |
| PAP11570-P20 115 120 70 9,5 PAP17080-P20 170 175 80 11 |
| PAP12040-P20 120 125 40 9,5 PAP170100-P20 170 175 100 11 |
| PAP12060-P20 120 125 60 9,5 PAP170170-P20 170 175 170 11 |
| PAP12080-P20 120 125 80 9,5 PAP18050-P20 180 185 50 11 |
| PAP120100-P20 120 125 100 9,5 PAP18060-P20 180 185 60 11 |
| PAP120110-P20 120 125 110 9,5 PAP18080-P20 180 185 80 11 |
| PAP120120-P20 120 125 120 9,5 PAP180100-P20 180 185 100 11 |
| PAP12550-P20 125 130 50 9,5 PAP180180-P20 180 185 180 11 |
| PAP12560-P20 125 130 60 9,5 PAP19050-P20 190 195 50 11 |
| PAP12580-P20 125 130 80 9,5 PAP19060-P20 190 195 60 11 |
| PAP125100-P20 125 130 100 9,5 PAP19080-P20 190 195 80 11 |
| PAP125110-P20 125 130 110 9,5 PAP190100-P20 190 195 100 11 |
| PAP125125-P20 125 130 125 9,5 PAP190120-P20 190 195 120 11 |
| PAP190190-P20 190 195 190 11 PAP250100-P20 250 255 100 12 |
| PAP20050-P20 200 205 50 11 PAP250120-P20 250 255 120 12 |
| PAP20060-P20 200 205 60 11 PAP250250-P20 250 255 250 12 |
| PAP20080-P20 200 205 80 11 PAP26050-P20 260 265 50 12 |
| PAP200100-P20 200 205 100 11 PAP26060-P20 260 265 60 12 |
| PAP200120-P20 200 205 120 11 PAP26080-P20 260 265 80 12 |
| PAP200200-P20 200 205 200 11 PAP260100-P20 260 265 100 12 |
| PAP22050-P20 220 225 50 12 PAP260120-P20 260 265 120 12 |
| PAP22060-P20 220 225 60 12 PAP260260-P20 260 265 260 12 |
| PAP22080-P20 220 225 80 12 PAP28050-P20 280 285 50 12 |
| PAP220100-P20 220 225 100 12 PAP28060-P20 280 285 60 12 |
| PAP220120-P20 220 225 120 12 PAP28080-P20 280 285 80 12 |
| PAP220220-P20 220 225 220 12 PAP280100-P20 280 285 100 12 |
| PAP24050-P20 240 245 50 12 PAP280120-P20 280 285 120 12 |
| PAP24060-P20 240 245 60 12 PAP280280-P20 280 285 280 12 |
| PAP24080-P20 240 245 80 12 PAP30050-P20 300 305 50 12 |
| PAP240100-P20 240 245 100 12 PAP30060-P20 300 305 60 12 |
| PAP240120-P20 240 245 120 12 PAP30080-P20 300 305 80 12 |
| PAP240240-P20 240 245 240 12 PAP300100-P20 300 305 100 12 |
| PAP25050-P20 250 255 50 12 PAP300120-P20 300 305 120 12 |
| PAP25060-P20 250 255 60 12 PAP300300-P20 300 305 300 12 |
| PAP25080-P20 250 255 80 12 |
یاتاقان آستین مبتنی بر POM که به آن بوش POM، یاتاقان روغن کاری شده مرزی، یاتاقان بدون روغن، یاتاقان خشک، یاتاقان POM و آستین خشک با روکش POM نیز می‌گویند. ساختار مادی مشابهی با رولپلاک دارد. تفاوت در لایه پوشش داده شده POM نهفته است.
بوش کامپوزیت POM زرد یک مورد استاندارد شرکت ما است. این نوع بلبرینگ خود روان کننده دارای ساختار مواد مشابه با سایر بوش های POM است.
1. POM 0.3~0.5mm.
2. برنز متخلخل 0.2~0.3mm.
3. پشتیبان فولادی 0.4~2.2mm.
4. آبکاری مس 0.008mm.
| مشخصات برای POM Split Bush Bearing - نوع POM | |
| مرجع | بوش POM |
| نام تجاری | Viiplus |
| قطر داخلی | 20 میلی متر |
| قطر بیرونی | 23 میلی متر |
| عرض | 15 میلی متر |
| تایپ کنید | بلبرینگ |
| وزن (کیلوگرم) | 0.0001 |
| ظرفیت بار | 70 نیوتن بر میلی متر مربع | |
| ارزش اصطکاک | 0.05 تا 0.25 μ | |
| دما | -40 تا +130 [درجه سانتیگراد] | |
| حداکثر Pv (شرایط روغن) | 22N/mm2 .m/s | |
| حداکثر سرعت | 2.5 متر بر ثانیه | |
1. لایه کشویی POM با یا بدون تورفتگی روان کننده برای ماشین کاری
2. متخلخل برنز سینتر
3.پشت فولادی
| عملکرد عملیاتی | |
| خشک کنید | بیچاره |
| روغن کاری شده | خوب |
| روغن کاری شده با گریس | خیلی خوبه |
| آب روغن کاری شده | بیچاره |
| روانکاری سیال فرآیند | بیچاره |
| عمومی | واحد | ارزش | |
| حداکثر بار، ص |
استاتیک |
N/mm2 |
140 140 |
| دمای عملیاتی |
حداقل |
درجه سانتی گراد |
- 40 130 |
| ضریب انبساط حرارتی خطی | موازی با سطح | 10-6/ ک | 11 |
| نرمال به سطح | 10-6/ ک | 29 |
| GREASE LUBRICATED | ||
| حداکثر سرعت لغزش، U | ام‌اس | 2.5 |
| حداکثر فاکتور pU | N/mm2xm/s | 2.8 |
| ضریب اصطکاک | 0.06 - 0.12 |
| توصیه ها | |||
| زبری سطح شفت، Ra | میکرومتر | ≤ 0.4 | |
| سختی سطح شفت |
عادی |
HB |
> 200 > 350 |
فرم های بلبرینگ موجود در ابعاد استاندارد
یاتاقان های متریک و بوش های امپراتوری ساخته شده به سفارش: فرم های بوش استاندارد در ابعاد خاص، نیم بوش ها، اشکال خاص به دست آمده با مهر زنی، یاتاقان های دارای بریدگی های مکان یابی، سوراخ های روان کننده و شیارهای ماشین کاری شده، طرح های بوش سفارشی
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
