| نام تجاری: | VIIPLUS |
| شماره مدل: | یاطاقان مفرغ گرافیتی |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | 7000000 قطعه / قطعه یک هفته |

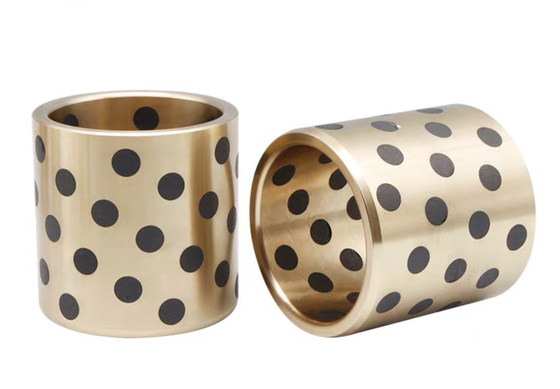

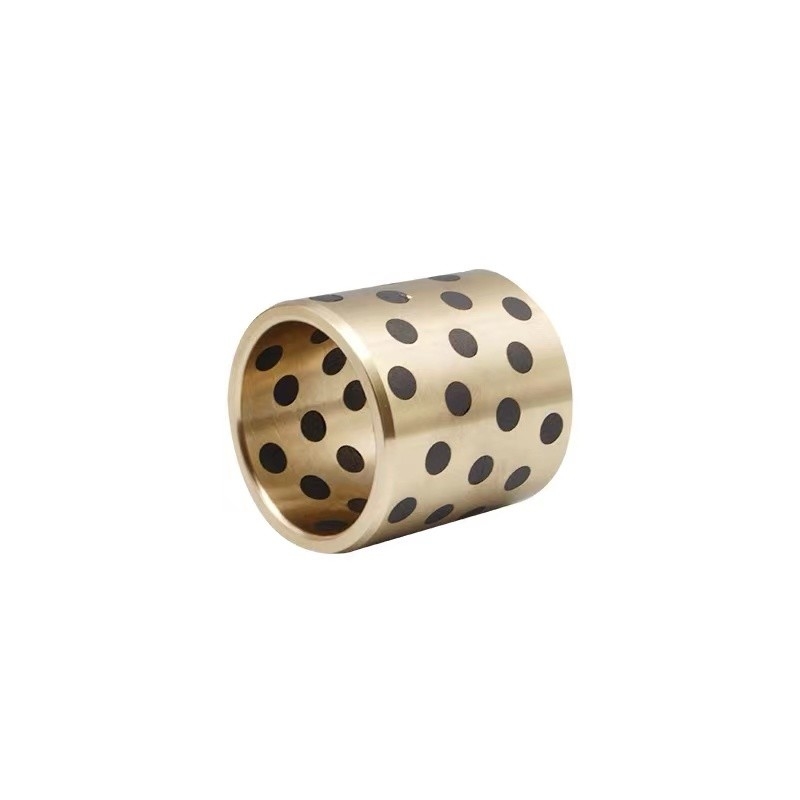

یاتاقانهای خود روانکننده جامد CuSn5Pb5Zn5 به دلیل مقاومت در برابر سایش خود مشهور هستند و دوام و عملکرد استثنایی را ارائه میدهند. این یاتاقانها از یک آلیاژ منحصربهفرد CuSn5Pb5Zn5 ساخته شدهاند که شامل یک روانکننده جامد برای کاهش قابل توجه اصطکاک و سایش است.
مقاومت در برابر سایش این یاتاقانها ناشی از ترکیب همافزایی ترکیب آلیاژ و روانکننده جامد آنها است. آلیاژ CuSn5Pb5Zn5 خواص روانکاری و استحکام مکانیکی عالی را نشان میدهد، در حالی که روانکننده جامد به طور مداوم مواد روانکننده را در حین کار آزاد میکند و یک لایه روانکننده ایجاد میکند که تماس فلز با فلز را به حداقل میرساند و متعاقباً سایش را کاهش میدهد.
علاوه بر این، یاتاقانهای خود روانکننده جامد CuSn5Pb5Zn5 دارای ظرفیت باربری بالا و مقاومت در برابر ضربه چشمگیر هستند و آنها را قادر میسازد تا در محیطهای صنعتی چالشبرانگیز مختلفی عملکرد خوبی داشته باشند. این یاتاقانها تحت بارهای سنگین، سرعتهای بالا یا دماهای بالا، عملکرد پایداری را حفظ میکنند و از عملکرد روان ماشینآلات و تجهیزات اطمینان حاصل میکنند.
به دلیل مقاومت در برابر سایش و قابلیت اطمینان قابل توجه خود، یاتاقانهای خود روانکننده جامد CuSn5Pb5Zn5 به طور گسترده در کاربردهای صنعتی متعددی استفاده میشوند. آنها نه تنها دوام و قابلیت اطمینان تجهیزات را افزایش میدهند، بلکه به کاهش هزینههای نگهداری و زمان خرابی نیز کمک میکنند و در نتیجه مزایای اقتصادی قابل توجهی را برای مشاغل ایجاد میکنند.
یاتاقانهای ساده روانکننده جامد از آلیاژهای مس مقاوم در برابر سایش با درجهایی از روانکننده جامد ساخته شدهاند.
روانکنندههای جامد
روانکنندههای جامد ویژگیها گرافیت+افزودنی عملکرد سایش خوب و پایداری شیمیایی، محدودیت دما 400 درجه سانتیگراد مناسب برای ماشینهای عمومی و در زیر اتمسفر +افزودنی کمترین ضریب اصطکاک و روانکاری خوب با آب، محدودیت دما 300 درجه سانتیگراد مناسب برای روانکننده آب و آب دریا، مانند کشتی
پارامترهای فنی
درجه JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S برندهای بینالمللی GB1776-87 ZCuZn25
Al6Fe3Mn3ZCuSn6Zn6Pb3 ZCuAl10Fe3 ZCuSu10P1 فولاد+ ZCuSn6Zn6Pb3 HT250 GCr15 ISO1338 بینالمللی GCuZn25
Al6Fe3Mn3GCuSn6Zn6Pb3 GCuAl10Fe3 - فولاد+ CuSn6Zn6Pb3
Fe3Ni5- B1 آلمان DIN G-CuZn25
Al5GB-CuSn5Zn5Pb5 GB-CuAl10Ni GB-CuSn10 فولاد+ CuSn6Zn6Pb3Ni - 100Cr6 ژاپن JIS HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2 ASTM/UNS آمریکایی C86300 C83600 C95500 C90500 C83600 Class40 52100 استاندارد بریتانیا (BS) HTB2 LG2 AB1 PB4 LG2 - -
ترکیب مواد و عملکرد
درجه JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S ترکیب شیمیایی CuZn25Al5Mn4Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn10Pb1 CuSn7ZnPb CuSn12Pb1 CuZn25Al5Mn4Fe3 چگالی g/cm³ 8 8.9 7.8 8.9 8.8 8.9 8 سختی HB ＞210 ＞70 ＞140 ＞80 ＞75 ＞95 ＞250 مقاومت کششی N/mm² ＞750 ＞200 ＞600 BC3 ＞270 ＞260 ＞800 مقاومت تسلیم N/mm² ＞450 ＞90 ＞260 C90500 ＞130 ＞150 ＞450 ازدیاد طول % ＞12 ＞15 ＞10 PB4 ＞16 ＞8 ＞8 ضریب انبساط خطی 1.9X10-5/℃ 1.8X10-5/℃ 1.6X10-5/℃ 1.8X10-5/℃ 1.8X10-5/℃ 1.8X10-5/℃ 1.9X10-5/℃ دمای کار ℃ -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+150 حداکثر ظرفیت بار 100 60 50 70 70 70 120 حداکثر سرعت خطی V 15 10 20 10 10 10 15 حداکثر مقدار PV (روانکاری) N/mm²*m/min 200 60 60 80 60 80 200 تغییر شکل فشردهسازی دائمی 300N/mm² ＜0.01mm ＜0.05mm ＜0.04mm ＜0.05mm ＜0.05mm ＜0.05mm ＜0.05mm
مزایای یاتاقانهای خود روانکاری بدون روغن
1. بدون روانکاری روغن یا روانکاری روغن کمتر، مناسب برای مکانهای سوختگیری یا مکانهای دشوار برای سوختگیری، میتواند در مکانهای بدون نگهداری یا نگهداری کمتر استفاده شود؛
2. مقاومت در برابر سایش خوب، ضریب اصطکاک کم و عمر طولانی؛
3. مقدار مناسبی الاستوپلاستیک وجود دارد، میتواند تنش را در یک سطح تماس وسیعتر توزیع کند، ظرفیت باربری را بهبود بخشد؛
4. ضریب اصطکاک استاتیک و دینامیکی مشابه است، که میتواند خزش را در سرعت کم از بین ببرد، تا از دقت کار ماشین اطمینان حاصل شود؛
5. میتواند لرزش، نویز و آلودگی ماشینآلات را کاهش دهد؛
6. فیلم انتقال را میتوان در فرآیند عملیات تشکیل داد تا از شفت سنگزنی محافظت کند، بدون پدیده گاز گرفتن شفت؛
7. برای الزامات سختی شفت سنگزنی کم است، شفت بدون تهویه میتواند استفاده شود، دشواری پردازش قطعات مرتبط را کاهش میدهد؛
8. ساختار دیواره نازک، وزن سبک؛
9. بوشینگ را میتوان در محیطهای خورنده استفاده کرد.
آرایش این رسوبات روانکننده جامد با حرکت لغزشی مورد نظر سازگار است. آنها از یک طرف برای تحویل روانکننده به شریک لغزشی و از طرف دیگر برای جذب ذرات کثیفی در یاتاقان عمل میکنند.
مواد استاندارد برای یاتاقانهای ساده با روانکننده جامد با این حال، برای قطعات خاص، آلیاژهای مس دیگر نیز در صورت درخواست امکانپذیر است، به عنوان مثال.
روانکننده جامد مورد استفاده، بر اساس گرافیت و افزودنیها، برای استفاده عمومی و اتمسفرهای معمولی ایدهآل است.
برای کاربردهایی که یاتاقانها در معرض آب یا آب دریا قرار دارند، یک روانکننده جامد خاص بر اساس MoS2 و همچنین سایر افزودنیها وجود دارد.
| اختصار مواد | |||||
| مواد پایه | برنج مخصوص | Rotguß (Rg7) | Aluminiumbronze (CuAl10Ni) | برنز (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| مجاز بار یاتاقان |
N/mm2 | 100 | 60 | 50 | 70 |
| حداکثر سرعت لغزش |
m/s | 0,25 | 0,17 | 0,33 | 0,17 |
| حداکثر pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| چگالی | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| سختی | HB | >210 | >70 | >150 | >80 |
| مقاومت کششی | N/mm2 | >750 | >200 | >500 | >360 |
| محدودیت کشش | N/mm2 | >450 | >90 | >260 | >150 |
| کرنش | % | >12 | >15 | >10 | >8 |
ضریب انبساط حرارتی |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| محدوده دما | °C | -40 تا +300 | -40 تا +400 | -40 تا +400 | -40 تا +400 |
| ضریب اصطکاک | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
انواع عناصر لغزشی را میتوان در صورت درخواست ارائه یا تولید کرد.
لطفا برای اطلاعات بیشتر با ما تماس بگیرید.
