ورق حلزونی POM کامپوزیت SF-2 واشر تحمل براق بدون روغن

ورق حلزونی POM کامپوزیت SF-2 واشر تحمل براق بدون روغن

نام تجاری: Viiplus
شماره مدل: واشر POM Lead Free
مقدار تولیدی: صفحات پوشیده شده از برنز و قطعات روان کننده ساخته شده به سفارش
قیمت: US$0.11 - US$21.11 / Pieces,NEGOTIABLE
شرایط پرداخت: TT IN ADVANCE، L / C، Western Union
توانایی عرضه: بوش آستین برنز ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشهای خود روان کننده
اطلاعات دقیق
محل منبع:
ساخت چین
گواهی:
Plain Sleeve Bearings Standards met: RoHS
متریال:
فولاد کم کربن + برنز متخلخل + POM
پوشش:
قلع یا مس
انواع:
فلنج / آستین / واشر
کاربرد::
ماشین آلات چاپ، بافندگی و تولید تنباکو، تجهیزات ژیمناستیک، ضربه گیر و غیره
قطعات:
بوش - رانش - واشر - نوار
دسته بندی ها:
بلبرینگ های ساده
قیمت کارخانه بلبرینگ بوشینگ:
tiffany@viiplus.com
تولید کننده لوله های خودرنگ کننده:
https://www.viiplus.com/
نور بالا::
خود روان کننده برنز POM بوشینگ، بوشینگ های پلیمری فلزی
POM BUSH:
marginally lubricated bushings for grease or oil lubricated applications · Standard split bushing
تولید کنندگان لوله های بوش تامین کنندگان صادرکنندگان:
لوله های ساده. خدمات طولانی و بدون تعمیر و نگهداری، لوله های مختلف را در طرح های مختلف و از مواد مخت
جزئیات بسته بندی:
بسته استاندارد ، پالت یا ظرف ، طبق مشخصات سفارشی
قابلیت ارائه:
بوش آستین برنز ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشهای خود روان کننده
برجسته کردن:

واشر تراش برنزی اندود قلع

,

واشر تراش برنز بدون روغن

,

واشر تراست کامپوزیت POM

توضیحات محصول

واشر THING BENRUST BENRUNT BENREST COMPOSITE SF-2 یک مؤلفه نوآورانه است که برای عملکرد بدون روغن طراحی شده است. ساخته شده از ترکیبی از POM (پلیوکسی متیلن) ​​و برنز ، این واشر رانش دوام و مقاومت در برابر سایش را ارائه می دهد.

آبکاری قلع بر روی سطح کامپوزیت POM مقاومت در برابر خوردگی آن را تقویت می کند و عمر خدمات طولانی تر حتی در محیط های سخت را تضمین می کند. ماده برنز ، که به دلیل خاصیت مکانیکی عالی آن شناخته شده است ، پایه ای قوی و پایدار را برای واشر رانش فراهم می کند.

طراحی SF-2 این واشر رانش بلبرینگ برای برنامه های پر بار بهینه شده است و آن را برای طیف گسترده ای از کاربردهای صنعتی مناسب می کند. طراحی Oilless نیاز به روغن کاری ، کاهش نیازهای نگهداری و هزینه های عملیاتی را از بین می برد.

مهندسی دقیق این واشر رانش یک عمل صاف و قابل اعتماد را تضمین می کند ، اصطکاک و سایش را به حداقل می رساند. این منجر به بهبود کارایی و کاهش خرابی می شود و باعث افزایش عملکرد کلی ماشین آلات موجود در آن می شود.

در حالی که شما در حال به روزرسانی یک سیستم موجود یا طراحی یک سیستم جدید هستید ، واشر فشار برنز Composite SF-2 POM با روکش قلع یک انتخاب عالی برای دستیابی به انتقال محرک قابل اعتماد و کارآمد است. طراحی جذاب آن ، آن را به یک راه حل مقرون به صرفه و سازگار با محیط زیست برای کاربردهای مختلف صنعتی تبدیل می کند.



Oilless SF-2 بلبرینگ بلبرینگ مسطح



واشرهای رانش کامپوزیت POM در جایی که ممکن است نوسان و حرکت چرخشی رخ دهد ، مناسب هستند. این واشرها از مواد کامپوزیت مشت می شوند و به عنوان یک سوراخ استاندارد برای گرفتن یک پین یا پیچ برای جلوگیری از چرخش واشرها روی صندلی خود دارند. SF-2 واشر رانش برنز+فولاد+واشر POM. یاتاقان های روغن کاری شده POM برای کاربردهای روغن کاری شده با روغن یا روغن است. بازدیدhttps://www.bronzegleitlager.com/

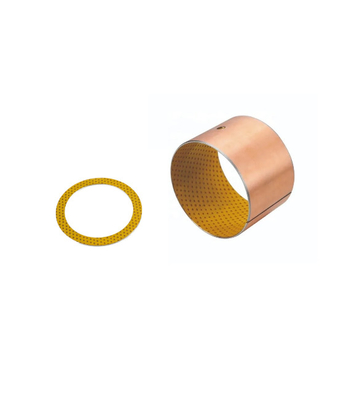

ورق حلزونی POM کامپوزیت SF-2 واشر تحمل براق بدون روغن 0



واشرهای رانش SF-2 ، واشر رانش SF-1 ، واشر Ptfe Oilless ، واشر فولادی برنز ، واشر Pom Maginal.



بلبرینگ های حاشیه ای حاشیه ای SF-2 به عنوان ساختار آن از فولاد استفاده می شود ، برنز متخلخل متخلخل به عنوان لایه آن ، سطح آن را در سطح اصلاح شده قرار می دهد.

مناسب برای عملکرد مرزی و خشک در شرایط چربی های روغن کاری است.

این دستگاه به طور گسترده ای در مورد ماشین آلات متالورژی ، ماشین آلات مین ، ماشین آلات حفاظت از آب ، لوکوموتیو بخار ، ماشین آلات ساختمان ، ماشین آلات کشاورزی ، صنعت نورد فولادی و غیره استفاده شده است.

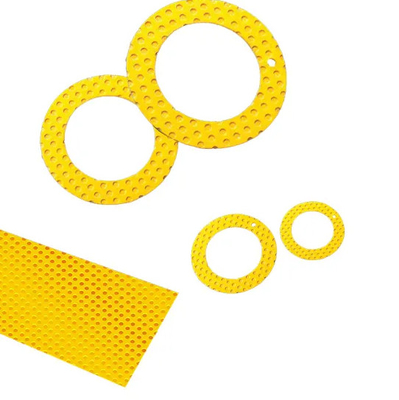

ورق حلزونی POM کامپوزیت SF-2 واشر تحمل براق بدون روغن 1



واشر فشار روغن کاری خود روکش شده



توضیحات واشرهای فشار کامپوزیت SF-2 POM



واشرهای رانش کامپوزیت POM دارای جیب در سطح کشویی هستند که به عنوان مخازن گریس عمل می کنند و قبل از نصب باید با گریس پر شوند. این باعث می شود این واشرها برای برنامه هایی که نیاز به حداقل نگهداری در شرایط کار دشوار دارند ، مناسب باشد ، به عنوان مثال در محیط های آلوده که روان کننده نمی تواند به طور مداوم یا مکرر تأمین شود. با وجود طراحی جمع و جور آنها ، واشرهای کامپوزیت POM می توانند بارهای محوری سنگین را در خود جای داده و نسبت به سوء استفاده حساسیت کمتری داشته باشند. آنها برای حرکات چرخشی آهسته یا نوسان مناسب هستند.



واشرهای رانش کامپوزیت POM از یک ورق از استیل تشکیل شده است که روی آن یک لایه ضخامت 0،2 تا 4 میلی متر از قلع/برنز قرار دارد. ویژگی اصلی این واشرها لایه ای نسبتاً ضخیم (0.3 میلی متر) لایه ای از رزین استال (POM - پلیوکسی متیلن) ​​با مواد افزودنی است. این لایه پوشش دارای جیب هایی برای حفظ گریس است و به طور محکم به لایه قلع/برنز سینتر شده وصل شده است.



ضخامت لایه پوشش باعث می شود این واشرها نسبت به سوء استفاده و بارگذاری لبه مرتبط با آن سوء استفاده حساس تر شوند.





مارک وییپلوس
ماده پایه فولاد/برنز
حداکثر مزاج -40 ° C-300 ° C
حداکثر ظرفیت بار P 70-250n/mm²
ضریب اصطکاک تو 0.05-0.20u
سازمان مادی 1. POM با فیبر 0.3 ~ 0.5 میلی متر
2. برنز متخلخل 0.2 ~ 0.3 میلی متر
3. از استیل پشتی 0.4 ~ 2.2 میلی متر
4. پوشش قلع 0.005 میلی متر یا آبکاری مس
داده های فنی مقدار محدود (روغن) 22n/mm²
ضریب اصطکاک 0.25 ~ 0.05
دامنه دما -40 ° C ~+130 ° C
وابسته به 70n/mm²
محدودیت سرعت کشویی 2.5 متر در ثانیه



مواد واشرهای رانش SF-2:

POM (POM کامپوزیت پلیمر فلزی)

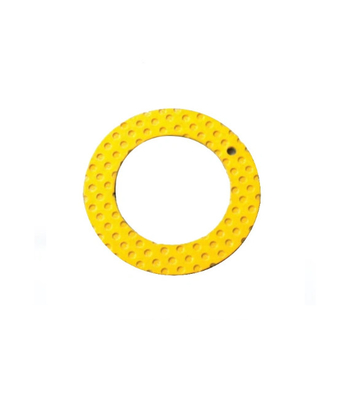

ورق حلزونی POM کامپوزیت SF-2 واشر تحمل براق بدون روغن 2



ضخامت لایه مس روی سطح فولاد نوار. ضخامت لایه پخته شده یک طرفه CUSN10 برنز متخلخل بر روی سطح مس از فولاد پشتی

یک سطح کشویی از لایه پلی استال




تعیین

قطر محوری
اندازه واشر اندازه برای نصب
د
0.25 پوند
د
-0.25
حرف
-0.05
مگس
0.12 پوند
سخنرانی
+0.4
+0.1
حرف

± 0.2
D1

+0.1
WC10SF 8 10 20 1.5 15 1.5 1 20
WC12SF 10 12 24 1.5 18 1.5 1 24
WC14SF 12 14 26 1.5 20 2 1 26
WC16SF 14 16 30 1.5 23 2 1 30
WC18SF 16 18 32 1.5 25 2 1 32
WC20SF 18 20 36 1.5 28 3 1 36
WC22SF 20 22 38 1.5 30 3 1 38
WC24SF 22 24 42 1.5 33 3 1 42
WC26SF 24 26 44 1.5 35 3 1 44
WC28SF 25 28 48 1.5 38 4 1 48
WC32SF 30 32 54 1.5 43 4 1 54
WC38SF 35 38 62 1.5 50 4 1 62
WC42SF 40 42 66 1.5 54 4 1 66
WC46SF 45 48 74 2 61 4 1.5 74
WC52SF 50 52 78 2 65 4 1.5 78
WC62SF 60 62 90 2 76 4 1.5 90

برای جلوگیری از چرخش باید از پیچ روپوش یا پیشخوان استفاده شود ، اما سر باید حداقل 0.25 میلی متر در زیر سطح بلبرینگ رانش قرار گیرد
سری استاندارد از نوارهای SF-1 و SF-2

نوع

طول

عرض

ضخامت -0.04
SF-1 SF-2 500 125 1.0
SF-1 SF-2 500 125 1.5
SF-1 SF-2 500 150 2.0
SF-1 SF-2 500 150 2.5

طول بوشینگ غیر از ذکر شده نیز ممکن است به سفارشات ویژه عرضه شود.



ساختار واشرهای رانش SF-2:



مواد واشر فشار کامپوزیت فلزی پلیمر



SF-2 Washers Thrust Compose:



فولاد پشت + برنز متخلخل + پوم با روکش روغن کاری



MICROSECTION SF-2 THRUST:



  • لایه کشویی POM با روکش روان کننده
  • سینتر برنز متخلخل
  • پشتوانه
  • روکش قلع/مس

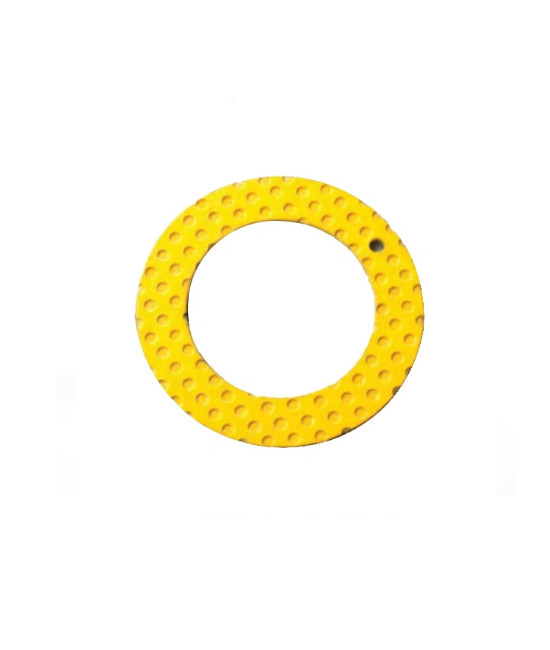

ورق حلزونی POM کامپوزیت SF-2 واشر تحمل براق بدون روغن 3



SF-2 POM THRUSH WASHER جزئیات فنی



  • بلبرینگ کشویی کامپوزیت بسته بندی شده
  • رزین فولادی / استیل قلع (POM)
  • DIN 1494 / ISO 3547
  • کم نگهداری
  • با جیب روغن کاری
  • یاطاقان کشویی فلنج در صورت درخواست



واشرهای رانش SF-2 مناسب برای روغن کاری یا روغن کاری روغن و انواع حرکت ، ظرفیت بار خوب ، قوی و غیرقابل تحمل برای خاک.



سطح کشویی: پوم
مطالب پشتیبانی: فولاد اندود شده
بار پویا: 140 N/mm²
بار استاتیک: 250 N/mm²
سرعت کشویی: 2،5 متر بر ثانیه
مقدار fricition: 0،04 - 0،12 میکرون
حداکثر مقدار PV: 2،8 n/mm² xm/s
فشار دما: -40 تا + 130 درجه سانتیگراد
نگهداری: مهر
مسکن تحمل: H7
تحمل پس از نصب: در سری D
تحمل شافت: H8
مواد شفت: فولاد ، سخت یا بدون فشار ، زبری rz <4-6

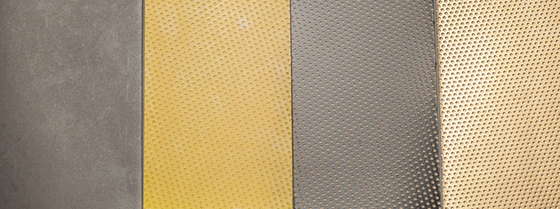

ورق حلزونی POM کامپوزیت SF-2 واشر تحمل براق بدون روغن 4

ویژگی های واشرهای رانش SF-2:



1.SF-2 POM واشر محور خودآزنده برای چربی یا کاربردهای روغن کاری شده روغن.

2. قطعات Standard حاوی روکش گریس در لایه کشویی ، لایه کشویی ساده در صورت درخواست است.

عملکرد 3.PTIMUM در زیر بارهای نسبتاً زیاد و سرعت کم.

4. مناسب برای حرکات خطی ، نوسان و چرخان.

5. دامنه گسترده ای از قطعات موجود از سهام.



SF-2 Washers Thrust برنامه های معمولی:



واشرهای رانش مبتنی بر SF-2 POM به طور گسترده ای در شاسی خودرو ، سازنده ابزار ، ماشین آلات متالورژی فولادی ، ماشین آلات کوهستانی معدنی ، صنعت هیدرولیک و صنعت فولاد نورد و غیره استفاده می شود.





نمودار اندازه واشر THRUST BEMING COMPOSITE SF-2



مادی شماره قطعه قطر داخلی قطر بیرونی ضخامت
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER12 24 015 12 24 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUSH WASHER14 26 015 14 26 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER16 30 015 16 30 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER18 32 015 18 32 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER20 36 015 20 36 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER22 38 015 22 38 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER24 42 015 24 42 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER26 44 015 26 44 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER28 48 015 28 48 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER32 54 015 32 54 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER38 62 015 38 62 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER42 66 015 42 66 1.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER48 74 02 48 74 2.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER52 78 02 52 78 2.5
روکش شده با روکش استال بسته بندی شده SF-2 THRUST WASHER62 90 025 62 90 2.5





ورق حلزونی POM کامپوزیت SF-2 واشر تحمل براق بدون روغن 5
