| نام تجاری: | VIIPLUS |
| شماره مدل: | بلبرینگ برنز پیچیده WB700 WB800 WB702 WB802 WB-802 ... |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | بلبرینگ برنزی سوراخ‌دار، بلبرینگ‌های پیچیده برنزی ساده |

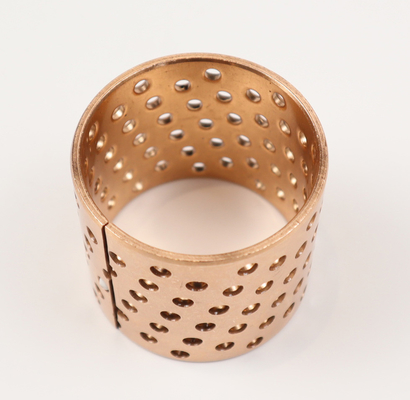

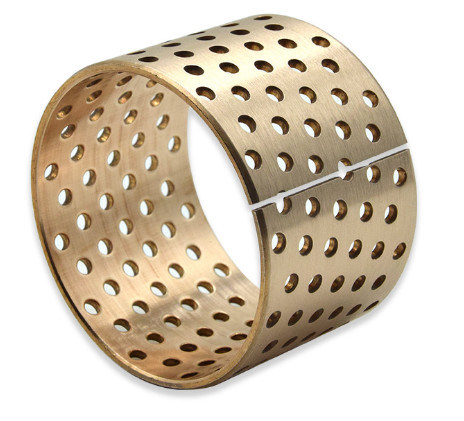

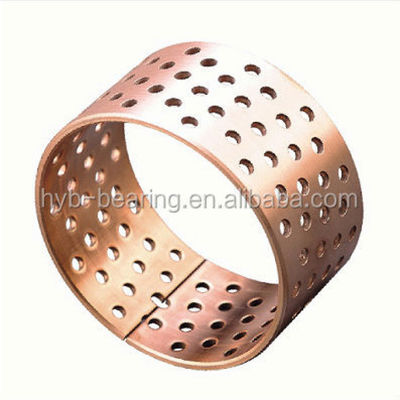

حامل های برنزی با سوراخ های فلنج طراحی شده اند تا به سخت ترین خواسته های کاربردهای سنگین پاسخ دهند. این حامل ها ترکیبی منحصر به فرد از قدرت را ارائه می دهند.دوام، و مهندسی دقیق که عملکرد صاف و قابل اعتماد را تحت بار سنگین تضمین می کند.
مواد برنز مورد استفاده در ساخت این لاجری ها به دلیل مقاومت بسیار عالی در برابر فرسایش و مقاومت در برابر خوردگی شناخته شده است، که آن را به یک انتخاب عالی برای کاربردهای بار بالا تبدیل می کند.طراحی پیچیده پشتیبانی و ثبات اضافی را فراهم می کند، تضمین می کند که لاجری ها می توانند بدون تغییر شکل یا شکست بار های شدید را تحمل کنند.
سوراخ های فلنج از طریق لوله کش ها امکان نصب و برداشتن آسان را فراهم می کند، در حالی که همچنین کانال های خنک کننده و روان کننده اضافی را فراهم می کند.این ویژگی عملکرد لاغرها را افزایش می دهد و طول عمر آنها را افزایش می دهد.
وقتی که شما سیستم موجود خود را ارتقا می دهید یا تجهیزات جدید را نصب می کنید،بار بالا پوشانده برنز حامل با سوراخ فلنج از طریق یک انتخاب عالی برای اطمینان از عملکرد صاف و کارآمد تحت بار سنگینمهندسی دقیق و طراحی قوی آنها را به یک راه حل قابل اعتماد و طولانی مدت برای نیازهای صنعتی شما تبدیل می کند.
بوش های BRM80؟ بوش های استاندارد متریک ((DIN1494)
| نوع | ØD | Øد | محور | مسکن | f1 | f2 | L0-040 | ||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | |||||||
| BRM80 | 12 | 10 | 10-0.013-0.028 | 12+0.018 0 | 0.6 | 0.3 | 1010 | 1015 | 1020 | ||||
| BRM80 | 14 | 12 | 12-0.016-0.034 | 14+0.018 0 | 1210 | 1215 | 1220 | ||||||
| BRM80 | 16 | 14 | 14-0.016-0.034 | 16+0.018 0 | 1415 | 1420 | |||||||
| BRM80 | 17 | 15 | 15-0.016-0.034 | 17+0.018 0 | 1515 | 1520 | 2525 | ||||||
| BRM80 | 18 | 16 | 16-0.016-0.034 | 18+0.018 0 | 1615 | 1620 | 1625 | ||||||
| BRM80 | 19 | 17 | 17-0.016-0.034 | 19+0.021 0 | 1715 | 1720 | 1725 | ||||||
| BRM80 | 20 | 18 | 18-0.016 -0.034 | 20+0.021 0 | 1815 | 1820 | 1825 | ||||||
| BRM80 | 23 | 20 | 20-0.020 -0.041 | 23+0.021 0 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||
| BRM80 | 25 | 22 | 22-0.020 -0.041 | 25+0.021 0 | 2215 | 2220 | 2225 | 2230 | |||||
| BRM80 | 27 | 24 | 24-0.020 -0.041 | 27+0.021 0 | 2420 | 2425 | 2430 | ||||||
| BRM80 | 28 | 25 | 25-0.020 -0.041 | 28+0.021 0 | 2520 | 2525 | 2530 | ||||||
| BRM80 | 32 | 28 | 28-0.020 -0.041 | 32+0.025 0 | 1.2 | 0.6 | 2820 | 2825 | 2830 | ||||
| BRM80 | 34 | 30 | 30-0.020 -0.041 | 34+0.025 0 | 3020 | 3025 | 3030 | 3040 | |||||
| BRM80 | 36 | 32 | 32-0.025 -0.050 | 36+0.025 0 | 3220 | 3225 | 3230 | 3240 | |||||
| BRM80 | 39 | 35 | 35-0.025 -0.050 | 39+0.025 0 | 3520 | 4525 | 4530 | 4540 | |||||
| BRM80 | 44 | 40 | 40-0.025 -0.050 | 44+0.025 0 | 4020 | 4025 | 4030 | 4040 | |||||
| BRM80 | 50 | 45 | 45-0.025-0.050 | 50+0.025 0 | 1.6 | 0.8 | 4520 | 4525 | 4530 | 4540 | |||
| BRM80 | 55 | 50 | 50-0.025 -0.050 | 55+0.030 0 | 5030 | 5040 | 5050 | ||||||
| BRM80 | 60 | 55 | 55-0.030-0.060 | 60+0.030 0 | 5530 | 5540 | 5550 | ||||||
| BRM80 | 65 | 60 | 60-0.030 -0.060 | 65+0.030 0 | 6030 | 6040 | 6050 | ||||||
| BRM80 | 70 | 65 | 65-0.030-0.060 | 70+0.030 0 | 6530 | 6540 | 6550 | ||||||
| BRM80 | 80 | 75 | 75-0.030-0.060 | 80+0.030 0 | 1.6 | 0.8 | 7540 | 7550 | 7560 | |||
| BRM80 | 85 | 80 | 80-0.030 -0.060 | 85+0.035 0 | 8040 | 8050 | 8060 | |||||
| BRM80 | 90 | 85 | 85-0.036-0.071 | 90+0.035 0 | 8540 | 8550 | 8560 | |||||
| BRM80 | 95 | 90 | 90-0.036 -0.071 | 95+0.035 0 | 9050 | 9560 | 9580 | |||||
| BRM80 | 100 | 95 | 95-0.036-0.071 | 100+0.035 0 | 9550 | 9560 | 9580 | |||||
| BRM80 | 105 | 100 | 100-0.036-0.071 | 105+0.035 0 | 10050 | 10060 | 10080 | 100100 | ||||
| BRM80 | 110 | 105 | 105-0.036 -0.071 | 110+0.035 0 | 10550 | 10560 | 10580 | 105100 | ||||
| BRM80 | 115 | 110 | 110-0.036-0.071 | 115+0.035 0 | 11050 | 11060 | 11080 | 110100 | ||||
| BRM80 | 120 | 115 | 115-0.036 -0.071 | 120+0.035 0 | 11550 | 11560 | 11580 | 115100 | ||||
| BRM80 | 125 | 120 | 120-0.036-0.071 | 125+0.040 0 | 12060 | 12080 | 120100 | |||||
| BRM80 | 130 | 125 | 125-0.043 -0.083 | 130+0.040 0 | 12560 | 12580 | 125100 | |||||
| BRM80 | 135 | 130 | 130-0.043-0.083 | 135+0.040 0 | 13060 | 13080 | 130100 | |||||
| BRM80 | 140 | 135 | 135-0.043 -0.083 | 140+0.040 0 | 13560 | 13580 | 135100 | |||||
| BRM80 | 145 | 140 | 140-0.043 -0.083 | 145+0.040 0 | 14060 | 14080 | 140100 | |||||
| BRM80 | 150 | 145 | 145-0.043 -0.083 | 150+0.040 0 | 14560 | 14580 | 145100 | |||||
| BRM80 | 160 | 155 | 155-0.043 -0.083 | 160+0.040 0 | 15580 | 155100 | 155120 | |||||
| BRM80 | 170 | 165 | 165-0.043 -0.083 | 170+0.040 0 | 16580 | 165100 | 165120 | |||||
| BRM80 | 180 | 175 | 175-0.043 -0.083 | 180+0.040 0 | 17580 | 175100 | 175120 | |||||
| BRM80 | 190 | 185 | 185-0.050-0.096 | 190+0.046 0 | 18580 | 185100 | 185120 | |||||
| BRM80 | 200 | 195 | ۱۹۵-۰.۰۵۰-۰096 | 200+0.046 0 | 19580 | 195100 | 195120 | |||||
| BRM80 | 210 | 205 | 205-0.050 -0.096 | 210+0.046 0 | 20580 | 205100 | 205120 | |||||
| BRM80 | 220 | 215 | ۲۱۵-۰.۰۵۰-۰096 | 220+0.046 0 | 21580 | 215100 | 215120 | |||||
| BRM80 | 230 | 225 | 225-0.050 -0.096 | 230+0.046 0 | 22580 | 225100 | 225120 | |||||
| BRM80 | 240 | 235 | 235-0.050 -0.096 | 240+0.046 0 | 23580 | 235100 | 235120 | |||||
| BRM80 | 250 | 245 | 245-0.050 -0.096 | 250+0.046 0 | 24580 | 245100 | 245120 | |||||
| BRM80 | 265 | 260 | 260-0.056 -0.108 | 265+0.052 0 | 26080 | 260100 | 260120 | |||||
| BRM80 | 285 | 280 | 280-0.056 -0.108 | 285+0.052 0 | 28080 | 280100 | 280120 | |||||
| BRM80 | 305 | 300 | 300-0.056 -0.108 | 305+0.052 0 | 30080 | 300100 | 300120 |
اسکناس های برنز ساده با یا بدون فلنج برای حرکت شعاعی و محوری طراحی شده اند. اسکناس ها از یک پوشش همگن سرد شکل پذیر پوشانده شده اند.
PBG 50556430-BRM80 با فلنج و سوراخ ها
PBG 70758440-BRM80
PBG 60657450-BRM80
WB802WF سری FB092 پرتگاه برنز پرتگاه دیواری نازک است که از مواد برنز ساخته شده و سوراخ های پرکننده روغن به طور مساوی و منظم پردازش می شود.روغن روان کننده تزریق می شود و مهر و موم پایینی برای استفاده تنظیم شده است.. حامل دارای مزایای ذخیره سازی روغن بزرگ، نصب آسان، حجم طراحی کوچک است و می تواند جایگزین استفاده از بشنگ مس شود، می تواند هزینه را به شدت کاهش دهد.
به طور گسترده ای در ماشین آلات بلند، ماشین آلات ساختمانی، شاسی تراکتور ماشین، صنعت ابزار ماشین، ماشین آلات معدن، گودال راننده ماشین، جعبه دنده تغییر ماشین، ژنراتور، جرثقیل،ماشین آلات متالورژیک و کانویر، لیفت، ماشین میدان رولینگ، ماشین تراز و دیگر بار متوسط، موارد سرعت پایین.
بوته های ساده
بوته های ساده با فلنج
تابلو برنزی FB090 از نوار آلیاژ مس با چگالی بالا با فرمول ویژه ساخته شده است. سطح می تواند به صورت سوراخ و شکاف های الماس یا نیمه کره ای روغن به صورت مورد نیاز کاربران رول شود.اين مزاياي چگالي بالا رو داره، ظرفیت حمل بزرگ، مقاومت خوب در برابر فرسایش، عمر طولانی و غیره، برای جایگزینی آستین مس ریخته شده سنتی، می تواند حجم مکانیکی را کاهش دهد، هزینه را کاهش دهد.به طور گسترده ای در ماشین آلات بلند کننده استفاده می شود، ماشین آلات ساختمانی، شاسی ماشین تراکتور، صنعت ماشین آلات، ماشین آلات معدن، گودال محرک ماشین، جعبه دنده ماشین آلات، ژنراتور، جرثقیل، ماشین آلات فلزی و کانویر، لیفت،ماشین چرخ دار، ماشین تراز و دیگر بار متوسط، وقایع سرعت کم.
| داده ها | کد | FB-092 |
| مواد | CuSn8P ((Qsn8-0.3) | |
| درخواست ها | محصولات به طور گسترده ای در ماشین آلات کشاورزی، ماشین آلات ساختمانی، ماشین آلات مهندسی استفاده می شود. | |
| تراکم g/cm3 | 8.8 | |
| حداکثر ظرفیت بار N/mm2 | 120 | |
| حداکثر سرعت خط V | روغن ترشح m/s | 2.5 |
| مقدار محدودی PV | روغن روغن N/mm2·m/s | 2.8 |
| قدرت کششی N/mm2 | >460 | |
| قدرت کششی N/mm2 | >280 | |
| سختی HB | 90 تا 150 | |
| ضریب اصطکاک u | 0.06 ~ 015 | |
| محور جفت گیری | سختی HRC | ≥50 |
| خشکی Ra | 0.4 تا 10 | |
| دمای کار °C | -40 ~ +150 | |
| رسانایی حرارتی W/mk | 58 | |
| ضریب گسترش خطی | 18.5×10-6/K | |
| علاوه بر محصولات استاندارد نشان داده شده در کاتالوگ، شما همچنین می توانید محصولات غیر استاندارد را ارائه دهید یا طبق نیازهای مشتری سفارش دهید. | ||
این لاجری برای روغن یا روغن استفاده می شود. با یا بدون فلنج در دسترس است.
سطح کششی BRM10 دارای جیب های روان کننده رومیزی است. سطح کششی BRM80 دارای سوراخ هایی است که به طور مستقیم از طریق آن می رود.
