| نام تجاری: | CHINA wrapped bushing, Bronze CuSn8P, DIN 1494 / ISO 3547, Low-maintenance |
| شماره مدل: | بلبرینگ برنز و بوش آستین برنز ساخته شده از CuSn8 |
| مقدار تولیدی: | بوش برنز فسفر، یاتاقان های برنز قلع، بوته های برنجی |
| قیمت: | Precision Tolerance, Factory Price |
| شرایط پرداخت: | TT از قبل |
| توانایی عرضه: | بلبرینگ برنزی سوراخ‌دار، بلبرینگ‌های پیچیده برنزی ساده |
بوشینگ‌های برنزی فلنج‌دار متریک CuSn8 و CuSn6: نیروگاه خود روان‌شونده برای برتری صنعتی
در دنیای بی‌رحم ماشین‌آلات سنگین و مهندسی دقیق، هر جزء باید عملکردی بی‌نقص ارائه دهد. بوشینگ‌های برنزی فلنج‌دار متریک CuSn8 و CuSn6 با ارائه دوام بی‌نظیر، عملکرد بی‌وقفه و راندمان نگهداری، به این چالش پاسخ می‌دهند. این بوشینگ‌های خود روان‌شونده که از آلیاژهای مس و قلع با درجه بالا ساخته شده‌اند، برای عملکرد در محیط‌های با بار زیاد و سرعت بالا طراحی شده‌اند و آن‌ها را برای صنایعی از کشاورزی گرفته تا سیستم‌های هیدرولیک ضروری می‌سازد. کشف کنید که چگونه طراحی نوآورانه و برتری مواد آن‌ها قابلیت اطمینان را دوباره تعریف می‌کند.
راز موفقیت این بوشینگ‌ها در ترکیب آلیاژ آن‌ها نهفته است:
برنز CuSn8: با 8% محتوای قلع، این آلیاژ در مقاومت در برابر سایش، محافظت در برابر خوردگی و استحکام خستگی عالی است و برای محیط‌های خشن و ساینده ایده‌آل است.
برنز CuSn6: قلع کمی کمتر (6%) تعادل را برقرار می‌کند استحکام مکانیکی و مقرون به صرفه بودن، که برای کاربردهایی که عملکرد قوی تحت فشار متوسط را می‌طلبند، عالی است.

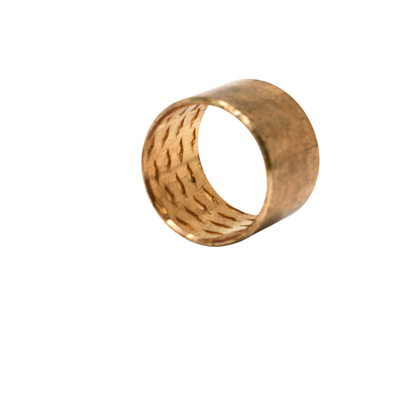

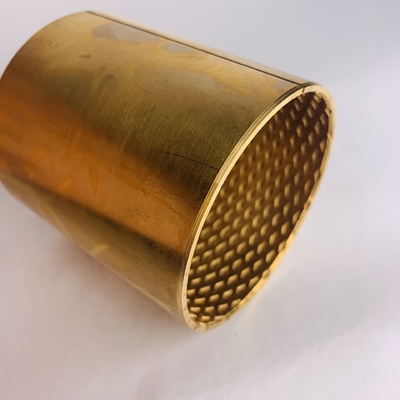

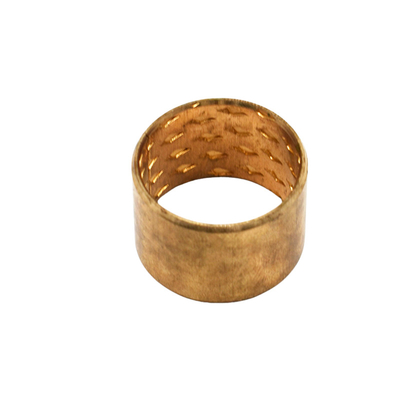

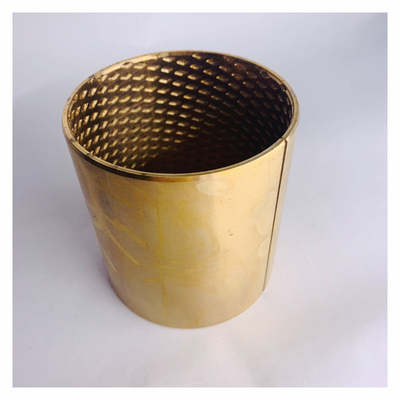

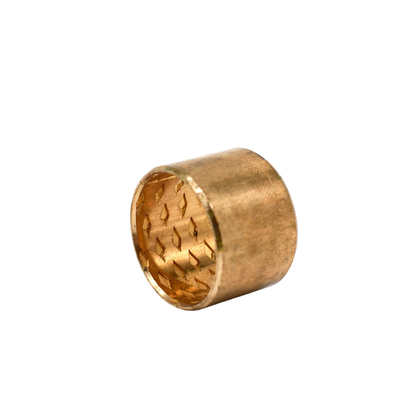

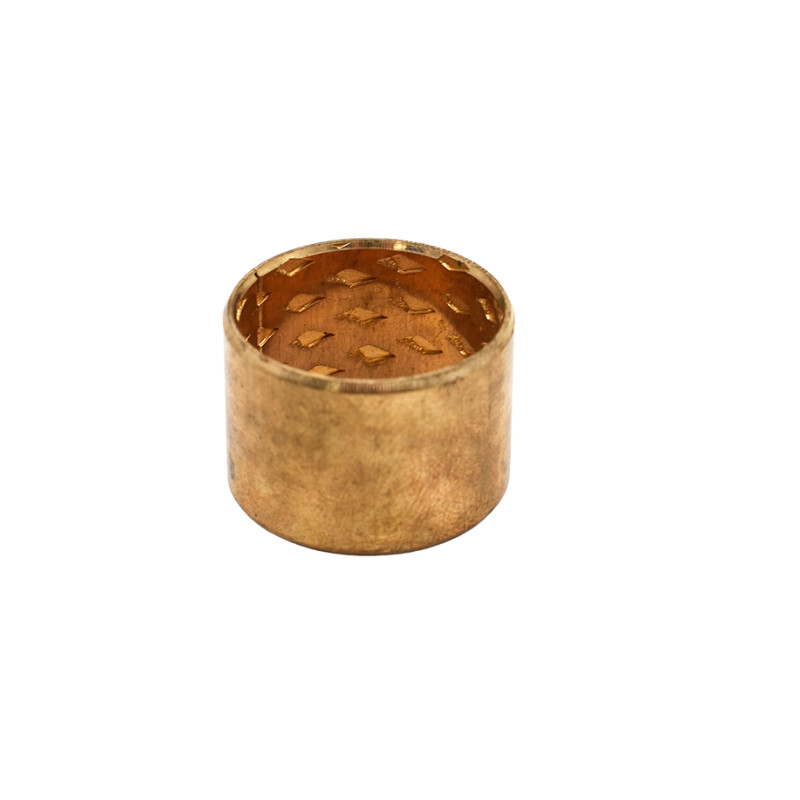

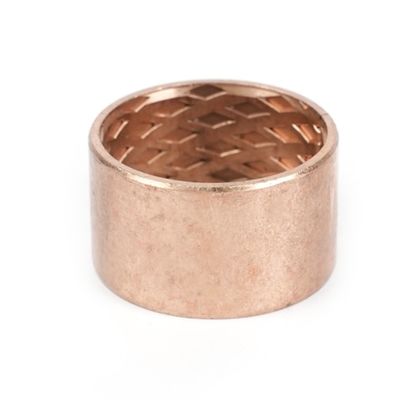

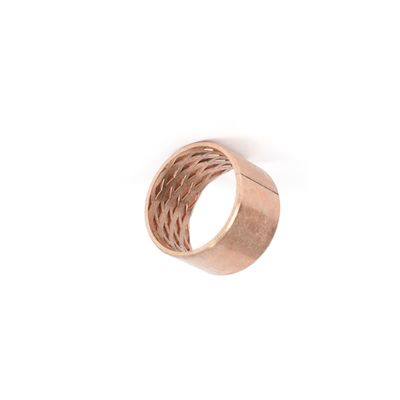

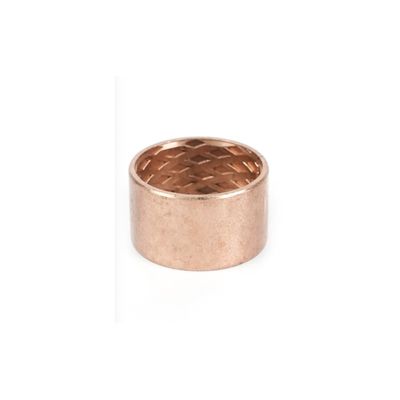

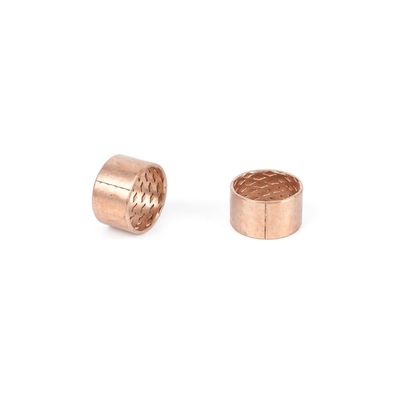

هر دو آلیاژ به لطف جیب‌های روغن الماس‌شکل (مطابق با ISO 3547/DIN 1494) که گریس را حفظ می‌کنند، نیاز به روغن‌کاری خارجی را از بین می‌برند و عملکرد روان را حتی در سیستم‌های دشوار برای نگهداری تضمین می‌کنند.

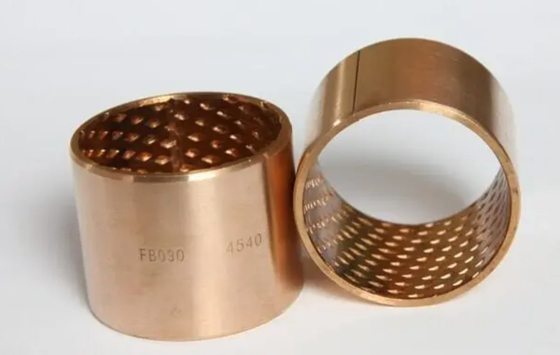

سری FB-090 با پیکربندی فلنج متریک خود، نوآوری را نشان می‌دهد و موارد زیر را ارائه می‌دهد:
نصب آسان: طراحی فلنج نصب ایمن را تضمین می‌کند و خطاهای تراز را کاهش می‌دهد.
بهره‌وری فضا: ساختار فشرده وزن و فضا را در مقایسه با بوشینگ‌های سنتی ریخته‌گری شده، ذخیره می‌کند.
پایداری محوری و شعاعی: نیروهای چند جهته را در حرکات نوسانی، چرخشی یا لغزشی کنترل می‌کند.
مخازن روغن الماس‌شکل و سوراخ‌های بوشینگ‌ها به عنوان سیستم‌های روغن‌کاری داخلی عمل می‌کنند:
فواصل سرویس طولانی: روغن را برای آزادسازی تدریجی ذخیره می‌کند، که برای ماشین‌آلات آب‌روان‌شونده یا غیرقابل دسترس ایده‌آل است.
مقاومت در برابر آلودگی: اصطکاک کاهش یافته، سایش ناشی از گرد و غبار، شن و ماسه یا رطوبت را به حداقل می‌رساند.
سازگاری همه کاره: بدون نقص با گریس، روغن یا روان‌کننده‌های پایه آب کار می‌کند.
این بوشینگ‌ها از کشاورزی و جنگلداری گرفته تا مهندسی دریایی، در نقش‌های حیاتی عالی هستند:
سیستم‌های هیدرولیک: آستین‌های راهنمای سیلندر، میله‌های پیستون و بالابرهای هیدرولیک.
کشاورزی و جنگلداری: کمباین‌ها، تراکتورها و جداکننده‌های چوب در معرض گل و لای و لرزش.
خودرو و ماشین‌آلات: گیربکس‌ها، تجهیزات تناسب اندام و قطعات چرخشی خودکار.
دریایی و فراساحلی: عملکرد مقاوم در برابر خوردگی در محیط‌های آب شور.
فراتر از اندازه‌های استاندارد DIN/متریک (به عنوان مثال، bundbuchse)، تولیدکنندگان گزینه‌های سفارشی را ارائه می‌دهند:
روغن‌کاری پیشرفته: شیارهای مارپیچی، سوراخ‌های عبوری یا انواع آغشته به گرافیت برای دماهای شدید.
واحدهای آب‌بندی شده: محافظ‌های یکپارچه برای محیط‌های کثیف یا مرطوب (به عنوان مثال، ماشین‌آلات نساجی یا بندری).
ارتقاء مواد: ترکیبات برنز ویژه برای کاربردهای خاص مانند فرآوری تنباکو یا لاستیک.
تهیه از کارخانه‌های معتبر مانند bronzegleitlager.com تضمین می‌کند:
بهره‌وری هزینه: قیمت‌گذاری رقابتی بدون به خطر انداختن کیفیت دارای گواهی ISO.
تحویل سریع: حمل و نقل جهانی برای اندازه‌های استاندارد و سفارشی (مستقیم یا فلنج‌دار).
تخصص فنی: دهه‌ها تجربه در تولید یاتاقان‌های معادل Glycodur® مانند FB-090.
بوشینگ‌های برنزی فلنج‌دار متریک CuSn8 و CuSn6 چیزی بیش از اجزا هستند - آن‌ها سرمایه‌گذاری‌های استراتژیک در طول عمر عملیاتی هستند. چه بهینه‌سازی سیلندرهای هیدرولیک، چرخ‌دنده‌های کشاورزی یا ماشین‌آلات خودکار، طراحی خود روان‌شونده و ساختار مستحکم آن‌ها حداقل زمان خرابی و حداکثر بازگشت سرمایه را تضمین می‌کند.
امروز ماشین‌آلات خود را ارتقا دهید! سری FB-090 و راه‌حل‌های سفارشی را در bronzegleitlager.com کاوش کنید - جایی که دقت با مقرون به صرفه بودن ملاقات می‌کند.
کلمات کلیدی: بوشینگ برنز CuSn8، بوشینگ خود روان‌شونده CuSn6، بوشینگ فلنج‌دار متریک، بوشینگ FB-090، جیب‌های روغن الماس، ISO 3547 DIN 1494، بوشینگ سیلندر هیدرولیک، یاتاقان‌های کشاورزی-جنگلداری، Bundbuchse، تامین‌کننده بوشینگ برنز چین، بوشینگ‌های برنز پیچیده شده.
Di φD |
Do φD |
Dp |
L 0 -0.040 |
||||||||||
| 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | |||
| 25 | 28 | 35 | 25150 | 25200 | 25250 | ||||||||
| 30 | 34 | 45 | 30200 | 30250 | 30300 | ||||||||
| 35 | 39 | 50 | 35200 | 35250 | 35300 | 35350 | |||||||
| 40 | 44 | 55 | 40250 | 40300 | 40350 | 40400 | |||||||
| 45 | 50 | 60 | 45300 | 45350 | 45400 | 45500 | |||||||
| 50 | 55 | 65 | 50300 | 50350 | 50400 | 50500 | |||||||
| 55 | 60 | 70 | 55300 | 55350 | 55400 | 55500 | |||||||
| 60 | 65 | 75 | 60300 | 60350 | 60400 | 60500 | 60600 | ||||||
| 65 | 70 | 80 | 65300 | 65350 | 65400 | 65500 | 65600 | ||||||
| 70 | 75 | 85 | 70350 | 70400 | 70500 | 70600 | 70700 | ||||||
| 75 | 80 | 90 | 75350 | 75400 | 75500 | 75600 | 75700 | ||||||
| 80 | 85 | 100 | 80350 | 80400 | 80500 | 80600 | 80700 | 80800 | |||||
| 90 | 95 | 110 | 90500 | 90600 | 90700 | 90800 | 90900 | ||||||
| 100 | 105 | 120 | 100500 | 100600 | 100700 | 100800 | 100900 | ||||||
| 110 | 115 | 130 | 110500 | 110600 | 110700 | 110800 | 110900 | ||||||
| 120 | 125 | 140 | 120500 | 120600 | 120700 | 120800 | 120900 | ||||||
| 130 | 135 | 155 | 130600 | 130700 | 130800 | 130900 | |||||||
| 140 | 145 | 165 | 140600 | 140700 | 140800 | 140900 | |||||||
| 150 | 155 | 180 | 150600 | 150700 | 150800 | 150900 | |||||||
| 160 | 165 | 190 | 160600 | 160700 | 160800 | 160900 | |||||||
| 170 | 175 | 200 | 170600 | 170700 | 170800 | 170900 | |||||||
| 180 | 185 | 215 | 180600 | 180700 | 180800 | 180900 | |||||||
| 190 | 195 | 225 | 190600 | 190700 | 190800 | 190900 | |||||||
| 200 | 205 | 235 | 200600 | 200700 | 200800 | 200900 | |||||||
| 225 | 230 | 260 | 225600 | 225700 | 225800 | 225900 | |||||||
| 250 | 255 | 290 | 250600 | 250700 | 250800 | 250900 | |||||||
| 265 | 270 | 305 | 265600 | 265700 | 265800 | 265900 | |||||||
| 285 | 290 | 325 | 285600 | 285700 | 285800 | 285900 | |||||||
| 300 | 305 | 340 | 300600 | 300700 | 300800 | 300900 | |||||||
بوشینگ‌های یاتاقان برنز - بدون نیاز به تعمیر و نگهداری
یاتاقان‌های پیچیده شده - یاتاقان‌های ساده بوشینگ برنز فلنج‌دار یاتاقان‌های برنز خود روان‌شونده
WB802, WB800, WB702, WB700, B90 و B92 در دو نوع موجود هستند، مانند با یا بدون فلنج.

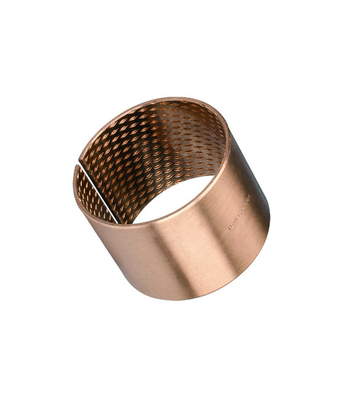

یاتاقان‌های برنز نورد شده از یک نوار آلیاژ مس با چگالی بالا با فرمولاسیون ویژه به عنوان پایه برای جایگزینی آستین مسی ریخته‌گری سنتی استفاده می‌کنند که می‌تواند حجم مکانیکی و هزینه را کاهش دهد.
| عملکرد | داده‌ها | |
| حداکثر بار | بار استاتیکی | 120N/mm² |
| بار دینامیکی | 40N/mm² | |
| سرعت خط | 2.5m/s | |
| حداکثر مقدار PV | 2.8N/mm²・m/s | |
| ضریب اصطکاک | 0.08~0.25 | |
| دمای کارکرد | -100℃~+200℃ | |
| هدایت حرارتی | 60W/m・K | |
| ضریب انبساط حرارتی | 15×-6/K | |
یاتاقان‌های نورد شده برنز cusn8 پیچیده شده از یک نوار آلیاژ مس با چگالی بالا با فرمولاسیون ویژه استفاده می‌کنند
به عنوان پایه برای جایگزینی آستین مسی ریخته‌گری سنتی،
که می‌تواند حجم مکانیکی و هزینه را کاهش دهد.
| قطر استاندارد قطر استاندارد |
قطر بیرونی بوشینگ O.D.Size |
سوراخ صندلی منطبق Housing Bore |
شناسه بوشینگ I.D.Size |
قطر شفت منطبق Matching Shaft Diameter |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
