| نام تجاری: | VIIPLUS |
| شماره مدل: | بلبرینگ برنزی گرافیت |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | یاتاقان روغنی فلزی |

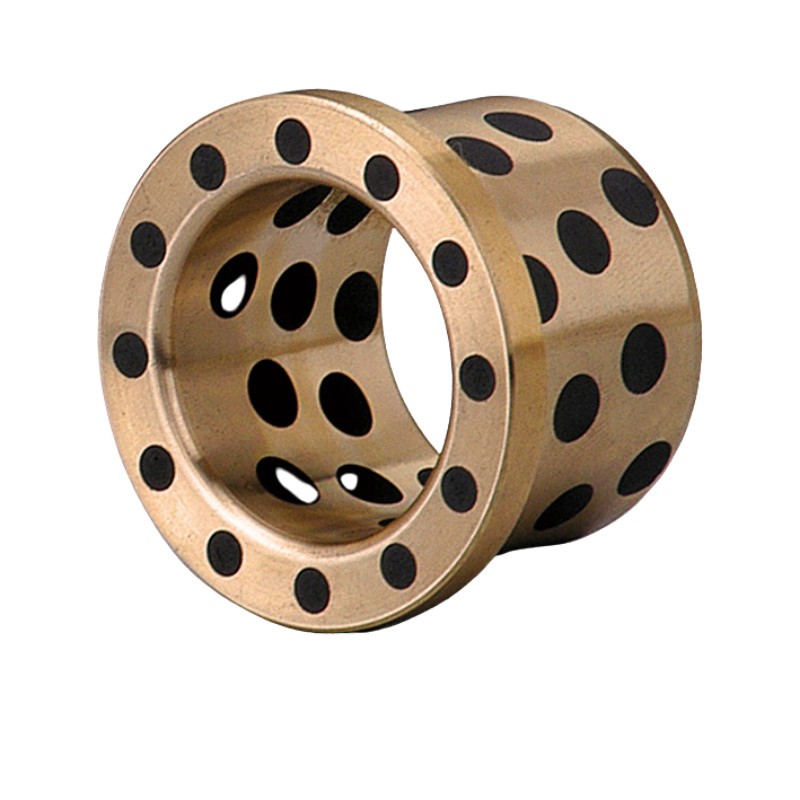

بوش بدون روغن گرافیتی با فلنج، از نوع مستقیم، جزء منحصر به فرد و کارآمدی است که برای استفاده در سیستم های مکانیکی مختلف طراحی شده است. این بوش که با گرافیت به عنوان ماده اولیه ساخته شده است، مقاومت در برابر سایش و دوام فوق العاده ای را ارائه می دهد.
گرافیت که به دلیل خاصیت روان کنندگی طبیعی خود شناخته شده است، عملکرد روان را بدون نیاز به روغن کاری خارجی تضمین می کند. این ویژگی نه تنها تعمیر و نگهداری را ساده می کند، بلکه طول عمر بوش را نیز افزایش می دهد. طراحی بدون روغن همچنین آن را برای استفاده در محیط هایی که آلودگی روغن یا روان کننده غیرقابل قبول است مناسب می کند.
طراحی مستقیم این بوش امکان نصب و ادغام آسان در سیستم های مختلف را فراهم می کند. فلنج ثبات و پشتیبانی بیشتری را فراهم می کند و از تناسب ایمن در مجموعه مکانیکی اطمینان می دهد.
مهندسی دقیق این بوش متصل به گرافیت، تناسب محکم و ایمن را تضمین می کند و هرگونه پتانسیل لرزش یا حرکت را به حداقل می رساند. این نه تنها عملکرد بوش را افزایش می دهد، بلکه به پایداری و قابلیت اطمینان کلی سیستم مکانیکی کمک می کند.
هنگامی که یک سیستم موجود را ارتقا می دهید یا یک سیستم جدید را طراحی می کنید، بوش بدون روغن گرافیتی با فلنج، از نوع مستقیم، یک انتخاب عالی برای دستیابی به عملکرد روان و کارآمد است. ترکیب منحصر به فرد دوام، مقاومت در برابر سایش و طراحی بدون روغن آن را به یک راه حل مقرون به صرفه و قابل اعتماد برای کاربردهای مختلف صنعتی تبدیل می کند.
LG-2 متصل به گرافیتبوته برنزی
بلبرینگ های سری Oiles 500 از فلزات با کیفیت بالا بر پایه آلیاژ مس با شاخه های روان کننده جامد مهندسی شده استفاده می کنند. این یاتاقان ها به گونه ای طراحی شده اند که طیف گسترده ای از نیازهای کاربردی مورد نیاز تجهیزات امروزی را برآورده سازند. تلورانس های دقیق با استفاده از موقعیت استراتژیک دوشاخه و ترکیبات دوشاخه، ارائه عملکرد و خدمات بدون روغن کاری را تضمین می کند. این سبک بلبرینگ در اندازه های استاندارد اینچ، متریک و سفارشی موجود است. بلبرینگ های سری 500 محدودیت های شدید دمایی و عملکرد ظرفیت بار بالا را ارائه می دهند. موجود در بلبرینگ سبک ژورنال و صفحه سایش تخت
بوش برنز LG-2 متصل به گرافیت
بوش بدون روغن گرافیت / یاتاقان اینچ اندازه 18 اینچ id x 26 اینچ od x 18 اینچ L
روانکاری گرافیتی بر روی صفحه شناسه بلبرینگ به شما امکان می دهد که هم در دماهای عملیاتی بالا و هم در کاربردهایی که فاقد روغن کاری اضافی هستند، عمر طولانی تحمل کنید. گرافیت با شیار کردن شناسه و سپس فشار دادن گرافیت به داخل حفره ها تحت فشار بسیار بالا انجام می شود.
تولید کنندگان و تامین کنندگانبرنز پر شده با گرافیتبوته ها،پر از گرافیت برنزبشقاب ها،بلبرینگ، بوش،بلبرینگ، بوته ها،واشر،واشر،
ما متعهد به ارائه بهترین کیفیت محصولات بوش بدون روغن و بلبرینگ های دقیق به مشتریان خود هستیم.
خدمات مهندسی (طراحی و توسعه محصول)
OILES #500 SPF فلنج بوش بدون روغن با شاخه های گرافیتی
مواد
آلیاژ برنزCuZn25Al5Mn4Fe3+شاخه های گرافیت
ویژگی ها
بلبرینگ های سری Oiles 500 از فلزات مبتنی بر آلیاژ مس با کیفیت بالا با شاخه های روان کننده جامد مهندسی شده استفاده می کنند. این یاتاقان ها به گونه ای طراحی شده اند که طیف گسترده ای از نیازهای کاربردی مورد نیاز تجهیزات امروزی را برآورده سازند. تلورانس های دقیق با استفاده از موقعیت استراتژیک پلاگین و ترکیبات دوشاخه، ارائه عملکرد و خدمات بدون روغن کاری را تضمین می کند. این سبک بلبرینگ در اندازه های استاندارد اینچ، متریک و ساخته شده به سفارش موجود است. بلبرینگ های سری 500 محدودیت های دمایی شدید و عملکرد ظرفیت بار بالا را ارائه می دهند. موجود در بلبرینگ سبک ژورنال و صفحه سایش تخت.
برنامه های کاربردی
1) تراکتورهای سنگین و تجهیزات اجرایی مزرعه
2) تجهیزات معدن
3) تجهیزات جنگلداری
4) پشتیبانی میل تیغه مخزن مخلوط
5) ریخته گری، کوره و تجهیزات تولید فولاد
6) برنامه های کاربردی HVAC
7) کاستور سنگین و یاتاقان های پشتیبانی چرخ
8) کاربردهای خشک کن روکش کیلن کارت و احتمالاً کاربردهای دیگر...
اندازه بوش فلنجی:
خود روان کننده، برنج با استحکام بالا، CuZn25Al یا eq، یاتاقان ها و بوش های راهنما بدون تعمیر و نگهداری، برنز با روان کننده جامد
شماره مورد کد معادل درونی Ø
دبیرونی Ø
Dطول
Lفلنج دار F تی JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 بلبرینگ روغنکاری جامد جاسازی شده بوش های فلنج متریک بوش فلنج دار، خود روان کننده شماره مورد کد معادل درونی Ø
دبیرونی Ø
Dطول
Lفلنج دار F تی JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31،5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31،5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31،5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31،5 40 40 50 5 بلبرینگ روغن کاری جامد جاسازی شده بوش های فلنج متریک بوش فلنج دار، خود روان کننده شماره مورد کد معادل درونی Ø
دبیرونی Ø
Dطول
Lفلنج دار F تی JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7،5 JFB6050 SOBF 60-75-50 60 75 50 90 7،5 JFB6080 SOBF 60-75-80 60 75 80 90 7،5 JFB6367,5 SOBF 63-75-67,5 63 75 67،5 85 7،5 JFB6560 SOBF 65-80-60 65 80 60 95 7،5 JFB7050 SOBF 70-85-50 70 85 50 105 7،5 JFB7080 SOBF 70-85-80 70 85 80 105 7،5 JFB7560 SOBF 75-90-60 75 90 60 110 7،5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10 SIZE8 ID x 12 OD x 12 LONG40 ID x 50 OD x 30 LONG40 ID x 50 OD x 40 T/L x 65 F/D x 5 F/T 100012.2 ID x 40 OD x 3 ضخامت (با سوراخ های ثابت)مواد: - CuZn25Al5 + گرافیت
مشخصات:
JFBبلبرینگ فلنج دار جامد روان کننده
***مدل: JFB5540 بوش بلبرینگ بدون روغن
***سایز: 55x65x40 میلی متر
***فلنج OD (F): 80mm
***ضخامت فلنج: 5 میلی متر
اگر به اندازه دیگری نیاز دارید که در فروشگاه ما ذکر نشده است، لطفاً به ما اطلاع دهید، ما می توانیم مطابق با اندازه مورد نیاز شما تولید کنیم، مقدار بیشتر، قیمت ارزان تر.
جنس پایه: CuZn24AL6Mn4
سختی پایه: HB230 (hb270)
ضریب اصطکاک: <0.16
محدودیت دما: 300 درجه سانتیگراد
محدودیت بار دینامیکی: 100N/mm2
محدودیت بار: زیر lm/min 25N/mm2
محدودیت سرعت لغزش: خشک 0.4 متر بر ثانیه، روغن 5 متر بر ثانیه
حد PV: 3.8N/mm *m/sساختار
روغن جامد تعبیه شده استبا فلزاتی مانند برنز، گرافیت جاسازی شده و MoS2 درون آن به عنوان روان کننده. فناوری خاصی برای یکپارچه سازی محکم خود روغن کاری و در عین حال ایجاد فضای توزیع شده به طور مساوی در داخل آن به کار گرفته شده است تا روانکار به طور کلی بتواند بیش از 20 درصد از حجم کل خود روغن روان کننده یا گریس را جذب کند.
اموال و کاربرد
کار بدون روغن یا تحت کمبود روغن، روغن محرک حرارتی اصطکاکی و روان کننده از سطح داخلی به منظور کاهش ضریب اصطکاک و بهبود عملکرد اصطکاک، مورد استفاده در ماشین‌های ریخته‌گری متوالی، غلتک‌های فولادی در متالوگرافی، ماشین‌های معدنی، کشتی‌ها، توربوژنراتورها، هیدرولیک
توربین ها و ماشین های قالب گیری تزریقی برای پلاستیک.
لیست اندازه فلنج بوش (SPF).
بلبرینگ های روان کننده جامد از آلیاژهای مس مقاوم در برابر سایش با درج های ساخته شده از روان کننده جامد ساخته شده اند.
روغن 500SP1-SL1
بلبرینگ های برنجی با استحکام بالا با روان کننده جامد تعبیه شده
بلبرینگ های فلزی به طور گسترده مورد استفاده قرار می گیرند
سری Oiles 500SP1 یاتاقان های خود روان شونده هستند که از پایه های آلیاژ برنج با استحکام بالا ساخته شده اند که با فناوری ریخته گری پیشرفته و روان کننده های جامد تعبیه شده اند. آنها ممکن است با انواع مختلفی از روان کننده های جامد با توجه به شرایط استفاده ترکیب شوند.
محدوده خدمات شرایط روغن کاری خشک کنید روغن کاری دوره ای محدوده دمای سرویس
(℃)-40+300 -40+150 حداکثر مجاز فشار تماس: P
(N/mm2)29 29 حداکثر مجاز سرعت: V
(ام‌اس)0.50 1.00 حداکثر مجاز مقدار PV
(N/mm2・m/s)1.65 3.25
روان کننده جامد مورد استفاده، بر اساس گرافیت و مواد افزودنی، برای استفاده عمومی و اتمسفرهای معمولی مناسب است.
برای کاربردهایی که یاتاقان ها در معرض آب یا آب دریا هستند، یک روان کننده جامد مخصوص بر پایه MoS2 و همچنین سایر مواد افزودنی وجود دارد.
| مخفف مواد | |||||
| مواد پایه | برنجی مخصوص | Rotguß (Rg7) | آلومینیوم برنز (CuAl10Ni) | برنز (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| مجاز تحمل بار |
N/mm2 | 100 | 60 | 50 | 70 |
| حداکثر سرعت لغزش |
ام‌اس | 0,25 | 0,17 | 0,33 | 0,17 |
| حداکثر pv | N/mm2*m/s | 3،3 | 1,0 | 1,0 | 1،3 |
| تراکم | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| سختی | HB | > 210 | >70 | > 150 | > 80 |
| استحکام کششی | N/mm2 | > 750 | > 200 | > 500 | > 360 |
| محدودیت کشش | N/mm2 | > 450 | > 90 | > 260 | > 150 |
| کرنش | % | > 12 | > 15 | > 10 | > 8 |
ضریب انبساط حرارتی |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| محدوده دما | درجه سانتی گراد | -40 تا +300 | -40 تا +400 | -40 تا +400 | -40 تا +400 |
| ضریب اصطکاک | μ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
انواع المان های کشویی را می توان در صورت درخواست تهیه یا تولید کرد.
لطفا برای اطلاعات بیشتر با ما تماس بگیرید.
