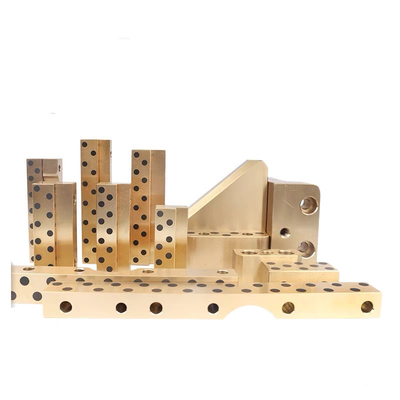

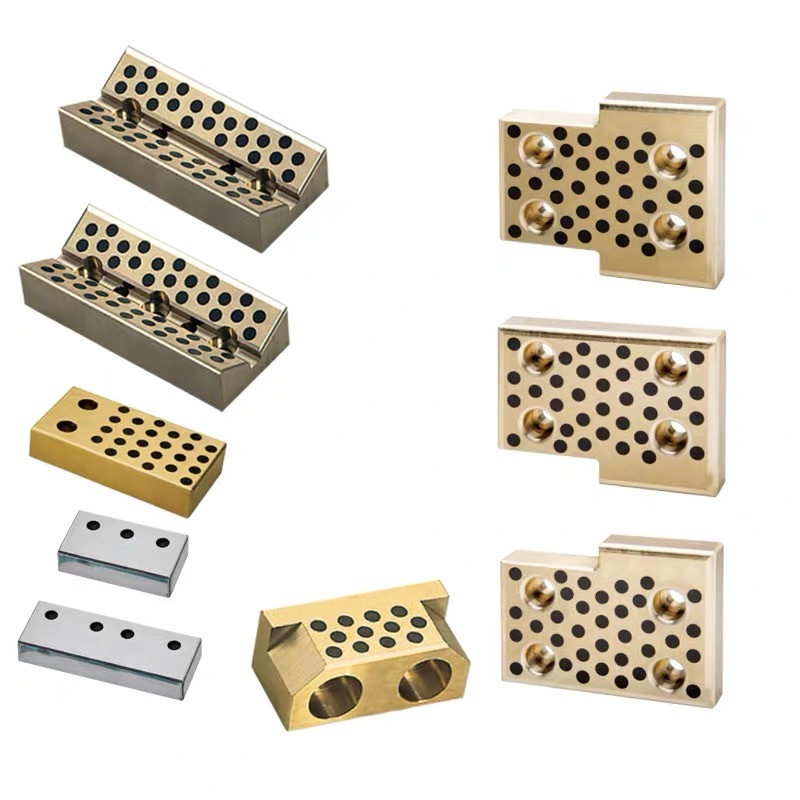

مغازهصفحه اسلاید روغن کاری خود 45 درجه داخلی Vاز bronzegleitlager.com برای تمام صفحات اسلاید بدون روغن شما نوع · 2 سوراخ پیچ / 3 سوراخ پیچ / 4 سوراخ پیچ و نیازهای اجزای راهنما از چین.

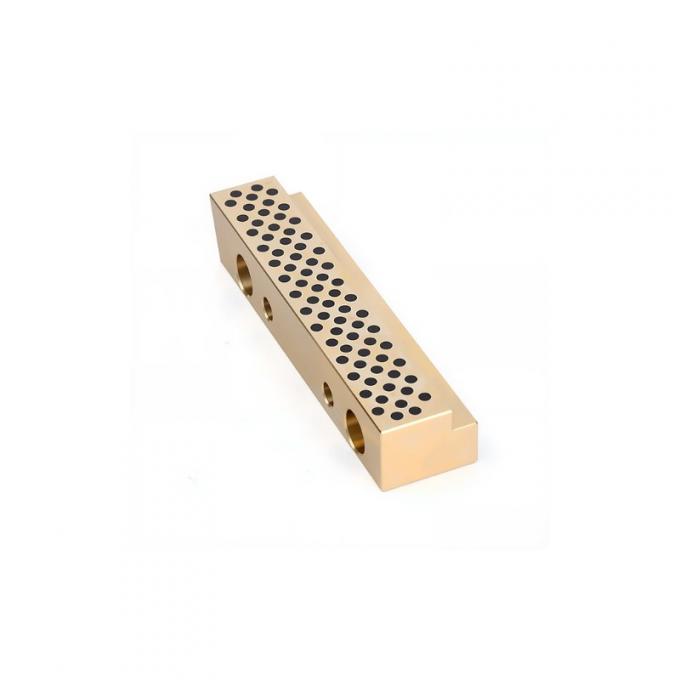

معرفی صفحه اسلاید خودکشی ما که به طور خاص برای تمبر فلزی طراحی شده است با زاویه 45 درجه می میرد. این صفحه اسلاید نوآورانه برای ارائه روغن کاری و مقاومت در برابر سایش استثنایی ساخته شده است و از عملکرد صاف و کارآمد در طی فرآیندهای مهر زنی فلزی اطمینان حاصل می کند.

صفحه اسلاید از مواد با کیفیت بالا ساخته شده است که دارای خواص خودآزمایی هستند و نیاز به روغن کاری و نگهداری خارجی را کاهش می دهد. این ویژگی نه تنها روند تمبر را ساده می کند بلکه طول عمر صفحه قالب و کشویی را نیز افزایش می دهد و باعث کاهش خرابی و هزینه های عملیاتی می شود.

زاویه 45 درجه صفحه اسلاید امکان تراز دقیق و ادغام آسان در مستهجن فلزی را فراهم می کند. این یک تناسب امن و پایدار را تضمین می کند و پشتیبانی و راهنمایی بهینه را برای روند تمبر فراهم می کند.

در حالی که به دنبال جایگزینی صفحات اسلاید فرسوده هستید یا تجهیزات مهر و موم فلزی موجود خود را به روز می کنید ، صفحه اسلاید خودکشی ما با زاویه 45 درجه یک انتخاب عالی است. این عملکرد ، دوام و سهولت نگهداری قابل اعتماد را ارائه می دهد و آن را به یک راه حل مقرون به صرفه برای برنامه های تمبر فلزی تبدیل می کند.

مکانیسم گوه شیب معمولی ، کشویی به طور کلی به قالب پایین وصل می شود ، به طوری که طراحی و حرکت نسبتاً ساده است ، اما در بعضی موارد ، هنگامی که کشویی به قالب تحتانی وصل می شود ، تغذیه و حذف قطعات مناسب نیست ، یا بر تحقق سایر توابع قالب ، سپس مکانیسم گوه آویزان باید با توجه به اینکه می توان از مکانیسم گوه آویزان در نظر گرفت ، با توجه به اینکه می توان به مکانیسم گوه حلقوی در نظر گرفته شد ، مطابق با قوطی سنبله ، حرکت سنبله سینیده ، حرکت سنبله ، حرکت حرکت سینیده ، حرکات. مکانیسم گوه شیب شیب دار (بدن قالب و سطح تماس کشویی برای شیب).

نام گوه شیب دار

کد - سطح نصب کار (W) - سکته مغزی (ST) - زاویه گوه شیب (θ) - حالت ثابت (K برای موقعیت یابی کلید ، N برای موقعیت یابی پین)

مزایا و مضرات انواع مختلف گوه ها که معمولاً مورد استفاده قرار می گیرند

یک گوه شیب افقی: لازم است مشکل خارج کردن قطعات را به طور کامل در نظر بگیرید.

ب ، آویزان گوه: عملکرد خوب ، اما لبه مشکلات تحقیق و تطبیق.

ج ، گوه دو عمل: فضای بیشتری را اشغال می کند و ساختار پیچیده ای را برای قدرت قالب (جایگزین گوه چرخشی) دارد.

طرح سکته مغزی گوه مورب مورب مورب باید محتوا را بیان کند

1) سکته مغزی کشویی گوه شیب: خیابان

2) سکته مغزی گوه: L

3) شیب سکته مغزی گوه: W

4) سکته مغزی صفحه مطبوعات گوه شیب: C

5) زاویه گوه شیب دار: θ

6) نقطه شروع عملکرد هسته فوقانی: P

7) نقطه نامزدی راهنمای راهنمای فوق و پایین: G

حالت بازگشت گوه کشویی

الف) بهار

ب) لاستیک پلی اورتان

ج) سیلندر

د) بهار نیتروژن

ه) روشهای دیگر

به طور کلی ، از چشمه ها به عنوان منبع نیروی بازگشت استفاده می شود ، اما سایر روش های بازگشت مانند سیلندرها در موارد زیر استفاده می شود.

الف) سکته مغزی گوه شیب نسبتاً طولانی است ، بهار نمی تواند شرایط سکته مغزی را برآورده کند

ب) گوه های شیب دو عمل ، که نیاز به تغییر مجدد دارند.

ملاحظات عمومی

1) هنگام نصب بهار و سیلندر به کشویی Die Slant Die ، با توجه به موقعیت نصب آن ، لحظه حرکت کشویی Slant Wedge ، کشویی تنظیم شده برای به دست آوردن تعادل کلی باید موارد زیر را در نظر بگیرد

الف) تا حد امکان به سطح راهنمای اسلاید (جهت ارتفاع) نزدیک است

ب) تا حد امکان به راه آهن راهنما در هر دو انتهای کشویی گوه (جهت افقی) نصب شده است

(2) ساختار قالب باید به گونه ای طراحی شود که این فرض را در نظر بگیرد که بدون از بین بردن اجزای بزرگ قالب ، می توان بهار یا سیلندر را جایگزین کرد.

اصل تعیین نیروی بازگشت کشویی گوه شیب دار

قالب گوه شیب افقی

(وزن کل گوه کشویی*1.0) یا بیشتر

گوه تمایل می میرد

(وزن کل گوه کشویی * 1.5) یا بیشتر

برای بخشی از گوه شیب دار خود ساخته ، به دلیل طیف گسترده ای از جنبه های درگیر ، باید موضوعات جامع تری را در نظر بگیرید ، در اینجا توضیحات مفصلی وجود ندارد (خاص توسط کارگران سرماخوردگی یا دستیار طلا برای توضیح)

طراحی قالب گوه استاندارد استاندارد

با فرض داشتن نمودار فرآیند قسمت و مدل دیجیتال سه بعدی

می تواند با مراحل زیر طراحی شود.

1) در مرحله اول ، یک خط مستقیم را به حالت عادی تنظیم کنید (شکل زیر را ببینید)

2) ثانیا ، خط مستقیم را در صفحه XY (در پایه قالب) برای تعیین زاویه گوه استاندارد بول ، زاویه اندازه گیری شده واقعی قرار دهید: 8 درجه ، چنین مشخصاتی در گوه استاندارد وجود ندارد ، تقریب این است که مشخصات بسیار نزدیک را بدست آورید: 10 درجه گوه.

ب) زاویه قرارگیری گوه سواش را در صفحه قالب تعیین کنید

برای تعیین زاویه قرارگیری گوه استاندارد گوه استاندارد ، خط طرح ریزی را در هواپیمای YZ پروژه کنید ، مقدار اندازه گیری شده: 10 درجه (باید به ظرفیت ابزار ماشین پردازش هر شرکت توجه کنید ، که می تواند در هر زاویه ای پردازش شود یا نیاز به زاویه خاصی داشته باشد)

ج) ارتفاع نصب و موقعیت گوه Swash را از طریق مقطع تعیین کنید

1) موقعیت پانچ تعیین می شود و زاویه و موقعیت مجموعه مقعر مقعر و زاویه ضد چرخش به طور دقیق مشخص می شود.

2) گوه با توجه به زاویه قرارگیری روی نگهدارنده و موقعیت نگهدارنده پانچ قرار می گیرد.

د) روش نصب نگهدارنده پانچ را با توجه به وضعیت واقعی قالب انتخاب کنید.

از زاویه تعادل نیرو در گوه کشویی ، ایده آل ترین روش ثابت کنترل نقطه نیرو پانچ تا حد امکان در مرکز گوه کشویی است و روش نصب صندلی ثابت با توجه به وضعیت واقعی در موارد خاص ترتیب داده می شود. موقعیت تقریبی گوه کشویی روی نگهدارنده قالب با توجه به زاویه ثابت صندلی ثابت پانچ تعیین می شود.

ه) با توجه به موقعیت ثابت و نقاشی مقطعی از صندلی کشویی گوه و پانچ Bevel ، ارتفاع نصب و موقعیت هواپیما گوه بول تعیین می شود و ارتفاع نصب و اندازه مختصات هواپیما گوه بول عدد صحیح (0 و 5 در انتهای) تا حد امکان است.

ج) هنگام طراحی گوه شیب استاندارد ، موارد زیر باید در نظر گرفته شود زیرا سکته مغزی گوه شیب دار برطرف شده است.

گوه شیب معمولی.

از آنجا که قسمت کار بر روی قالب پایین ثابت است ، باید در نظر گرفت که قطعات می توانند به آرامی تغذیه شوند. سکته مغزی آن باید اطمینان حاصل کند که کمتر از عرض لبه فلنج + فاصله از برش گوه فلنج یا مشت زدن یا پانچ یا فلنج + 20 ~ 30 میلی متر (توجه: 30 میلی متر اگر مهر و موم خودکار باشد ، باید در هنگام کار دستی 50 میلی متر باشد)

سکته کشویی چسبانده Lift Bevel.

فاصله از فلنج تا پیرایش ، مشت زدن یا فلنج گوه bevel +20mm ؛

بلند کردن گوه bevelled نیاز به در نظر گرفتن اجزای کار نصب شده بر روی کشویی (پانچ ، بلوک برش جانبی ، بلوک فلنج) بر مونتاژ و جداسازی هسته مطبوعات دارد. و هرچه فضای کافی برای سنگ زنی بین گوه bevelled و هسته مطبوعات وجود دارد.

ز) دفع قراضه

1) ضایعات تا حد امکان سوراخ را.

2) گاهی اوقات به منظور جلوگیری از مسدود شدن ضایعات ، ضایعات سوراخ پانچ جانبی نیاز به افزایش دستگاه برتر دارد.

3) ریخته گری ها برای طراحی اسلاید قراضه روی سوراخ برای در نظر گرفتن عرض حداکثر اندازه ضایعات در صورت بروز بعد از چرخش.

4) اگر قراضه خیلی طولانی است ، برای دستیابی به یک اسلاید صاف از ضایعات و افزایش استحکام قالب ، چاقوی قراضه را افزایش دهید.

5) برای استفاده از محدب پین انعطاف پذیر (مقعر) در موارد زیر می میرد.

الف) به منظور ساختن قراضه به صورت قطعه.

ب) می خواهید حالت ضایعات را هنگام سقوط کنترل کنید.

6) در صورت بروز برگه قراضه.

الف) چاقو به مقدار قالب بزرگ است.

ب) نیاز به نصب دستگاه اگزکتور قراضه.

7) موارد زیر نیاز به افزایش دستگاه راهنما دارد.

الف) هیچ فضای خالی در سمت محرومیت زباله وجود ندارد ، باید آن را به یک سقوط عمودی در جهت زاویه ای راست تبدیل کرد ، با دیافراگم عمودی حداقل دو برابر قطر پانچ.

ب) اگر سوراخ به طور همزمان سوراخ شود ، لازم است پین تقسیم کننده را افزایش دهید.

ح) طبقه بندی مطبوعات گوه مورب استاندارد.

از مطبوعات برای جلوگیری از موقعیت یابی و تغییر شکل قطعات استفاده می شود و می تواند با توجه به شکل و تعداد جهت های عمل به سه نوع تقسیم شود.

الف) هسته مواد فشرده سازی فوقانی

مزایای آن عبارتند از: نیروی فشرده سازی نسبتاً بزرگ است ، بنابراین لازم نیست نگران تغییر شکل قطعات باشید. نزدیک به دیواره عمودی و در نزدیکی انتهای دیواره جانبی ، که توسط هسته فشرده سازی فوقانی از هم جدا شده است.

ب) هسته فشرده سازی جانبی گوه شیب دار

ج) مواد فشرده سازی جانبی و سهم مواد فشرده سازی مثبت

نیروی فشرده سازی کافی از مواد فشرده سازی جانبی.

قطعات ناپایدار

مطبوعات مثبت باید 10 میلی متر زودتر از مواد مطبوعات جانبی در قسمت فشار داده شود.

i) موقعیت یابی و نیروی ضد جانبی گوه شیب دار

(ب) گوه Bevel دارای دو نوع موقعیت یابی پین و موقعیت یابی کلیدی است.

(ب) پیرایش جانبی و فلنج ، با مواد ضخیم تر نیاز به اقدامات برای جلوگیری از نیروهای جانبی دارد.

اقدامات و اشکال برای جلوگیری از نیروهای جانبی.

افزودن دستگاه های راهنما.

ترجمه شده با www.deepl.com/translator (نسخه رایگان)

صفحات اسلاید بدون روغن-صفحات اسلاید بدون روغن با سوراخ های روان کننده

آلیاژ مس ach روان کننده جامد ویژه

صفحه اسلاید بدون روغن (10 میلی متر)

صفحه اسلاید بدون روغن برای استفاده جهانی در بسیاری از کاربردهای خشک مانند قالب/قالب ، ماشین آلات ، اتوماسیون ، ساخت و ساز ، خودرو. بدون روغن خودآزمایی است و بدون گریس کار می کند.

(برنج با استحکام بالا / آلیاژ مس + روان کننده جامد)

بشقاب سایش برنز خود روغن کاری ، صفحات اسلاید برنز ، صفحات اسلاید ، صفحات اسلاید بدون روغن.
بسیاری از صفحات اسلاید بدون برنز کاملاً ماشینکاری شده با آلیاژهای مس صفحاتی را می پوشند که ما تولید می کنیم خودآزمایی هستند. این کار با یک فرآیند وصل کردن صفحه برنز با شاخه های گرافیت حاصل می شود. ما یک خط کامل ازیاطاقان گرافیتبشر اطلاعات بیشتر در مورد قطعات وصل شده گرافیت ما را می توان در اینجا یافت.

صفحات پوشیدنی - قالب خود لوبه و محصولات مردن ، صفحات اسلاید بدون روغن برنز گرافیتی با آلیاژهای مس در صفحات پوشیدن در اندازه های وسیع تری در دسترس هستند.

پیکربندی های سفارشی برای اندازه های خاص ، الگوهای سوراخ یا الگوهای گرافیتی. ساخته شده در چین. صفحات اسلاید بدون روغن بشقاب برنز را با آلیاژهای مس بازی کنید

صفحه پوشیدن برنز بازیگران ما با روشی که به عنوان ریخته گری مداوم شناخته می شود تولید می شود. ساختار دانه ریز به دست آمده از طریق ریخته گری مداوم ، نقص ریخته گری مرتبط با روش های ریخته گری استاتیک را از بین می برد. این ساختار متراکم عاری از تخلخل است که به نوبه خود عمر ابزار شما را طولانی می کند.

صفحات سایش خود Lube صفحات اسلاید بدون روغن با راهنمای اسلاید CAM آلیاژهای مس ، بوش های برنز گرافیت پلاگین ، بلبرینگ های ساده و بدون نگهدارنده لامینا گیب اسلایدها.

نصب آسان ، بسیار بادوامبشر طراحی بهینه شده آن امکان نصب آسان ، عملکرد کم نویز ، صرفه جویی در فضا و عمر خدمات طولانی برای بوش های برنز را فراهم می کند.

عناصر اسلاید/اجزای بادامک/واحدهای بادامک/اجزای قالب پلاستیکی

بلبرینگ روغن کاری فلزی برنز جامد | بوش های برنز فلنج

یاتاقان های آستین برنز (ساده). اندازه سهام تحمل کشویی استاندارد.

این استانداردها اقتصاد خارج از قفسه را برای اکثر برنامه ها فراهم می کند

ریخته گری قلع برنز SAE 620 C90300 بوش های برنز

بوش های گرافیتی برنز C90300 یک آلیاژ غیرقانونی "سبز" است
بوش های برنز قلع-نیروی دریایی G QQC-390B نوع II و نوع III
CDA 903 SAE 620 88-8-0-4 ASTM B505

ریخته گری قلع برنز C90300

آلیاژهای مس ، برنج و برنز Fromiiplus International

نمرات:

BS 1400 (LG1 ، LG2 ، LG4 ، LG3 ، PB1 ، PB2 ، PB3 ، PB4 ، LPB1 ، LB1 ، LB2 ، LB3 ، LB4 ، AB1 ، AB2 ، HTB3 ، HTB1)

UNS (C62500 ، C83600 ، C84400 ، C86200 ، C86300 ، C87200 ، C90700 ، C93200 ، C93700 ، C93800 ، C95200 ، C95500)

BS EN (CC490K ، CC491K ، CC493K ، CC480K ، CC483K ، CC482K ، CC495K ، CC496K ، CC331G ، CC333G ، CC762S ، CC764S).

روند MFGR: ریخته گری گریز از مرکز ، ریخته گری مداوم.

اشکال: نوار گرد ، نوار هگز ، نوار مربع ، نوار مستطیل ، لوله ها ، نوار توخالی ، نوار توخالی هگز ، نوار توخالی مربع و مستطیل ، بوش ، حلقه ها (طبق نیاز) و غیره

این شرکت به عنوان یک کارخانه تولید خاص آلیاژ مس ، ترکیبات شیمیایی ، خصوصیات مکانیکی ، خصوصیات فیزیکی و سایر خصوصیات مواد با استانداردهای داخلی دقیق را کنترل می کند.

این شرکت آلیاژ برنز مربوطه را با توجه به استانداردهای مربوط به برند مربوط به چین و کشورهای خارجی تولید می کند.عملکرد عالی و زمان تحویل کوتاه.

The company's existing product brands: qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6Zn6 Pb3, C54400, C84400, C93200, C93700 ، C93800 و غیره

طبق استاندارد ملی ، استاندارد آمریکایی ، استاندارد آلمان و سایر استانداردهای مشتری برای عرف.

نوع محصولات: میله مس ، لوله مس ، از جمله لوله شکل ، میله.

محصولات و تهیه کنندگان تحمل سیلندر

توضیحات محصول: بوشینگ برنز منگنز

این محصول از برنج با استحکام بالا ساخته شده استcuzn25al6fe3mn3با یک فرمول خاص ، که دارای خواص مکانیکی بالایی است ،عملکرد خوب ریخته گری و مقاومت در برابر خوردگی خوبدر هوا ، آب شیرین و آب دریا. این محصولات به طور گسترده در دستگاه های ریخته گری مداوم ، ماشین آلات معدن ، کشتی ها ، توربین های گازی و غیره مورد استفاده قرار می گیرند.

بلبرینگ و بوش

بلبرینگ بخش مهمی از توربین بخار است که به بلبرینگ پشتیبانی شعاعی و یاتاقان محرک تقسیم می شود. از آنها برای تحمل تمام گرانش روتور و تعیین موقعیت صحیح روتور در سیلندر استفاده می شود.

VSB-50W بلبرینگ برنز جامد برنز جامد

VSB-50 یک ماده تحمل کننده خود است که از یک تشکیل شده استباکیفیتتحمل برنز با جیب های پر از روان کننده جامد و یک فیلم نازک از روان کننده جامد بر روی سطح بلبرینگ برای کمک به فرآیند در حال اجرا. VSB-50عاری از نگهدارییاتاقان ها ، بدون نیاز به روغن کاری با روغن یا گریس ، برای یاتاقان های بزرگ توصیه می شود. ضریب اصطکاک کم

شرح

تحمل آلیاژ مس تحمل خودآموز(خارجی می گوید Deva. Glide) مبتنی بر بستر آلیاژ مس است ، بر اساس سطح اصطکاک ، با توجه به نسبت خاصی برای دریل اندازه مناسب ، چندین سوراخ منظم (قطر phi d 200 میلی متر یا کمتر) یا سوراخ کور (قطر phi d> 200 میلی متر) ، جاسازی شده در سوراخ با استفاده از یک ماشین کاری خود را با استفاده از یک ماشین کاری خود با استفاده از یک ماشینکاری جامد و لودر ، با استفاده از یک ماشین کاری جامد و لودر ، با استفاده از یک ماشین کاری خود را با استفاده از یک ماشین کاری جامد و لخت پرنعمت از دست می دهد.

بسته به روغن کاری فیلم روغن ، به خصوص برای محدودیت های یاتاقان های معمولی شکسته می شود.غیر نفتی ، درجه حرارت بالا ، بار زیاد ، با سرعت کم ، ضد فولینگ ، ضد خوردگی ، ضد رادو همچنین در آب یا محلول خلاء و نفوذ روغن یا روغن کاری یا روغن کاری در شرایط خاص کار دشوار است.

ترکیبات شیمیایی

در دسترس بودن

فرم های تحمل موجود در ابعاد استاندارد

بوته های استوانه ای

بوته های فلنج

صفحات کشویی

فرم های بلبرینگ برای سفارش: فرم های استاندارد در ابعاد خاص ، واشر رانش ، واشر رانش فلنج ، نیمه خرچنگ ، اشکال ویژه به دست آمده با تمبر یا نقاشی عمیق ، طرح های بلبرینگ سفارشی

برنامه های معمولی

• حفاظت از آب و صنعت برق
• ماشین آلات هیدرولیک: اسلاید پشتیبانی هواپیمای دروازه هیدرولیک ، بلبرینگ چرخ ثابت دروازه ، بلبرینگ لولای دروازه شعاعی ، یاتاقان بالابر هیدرولیک ، یاتاقان قرقره ، بلبرینگ چرخ انتقال.
• توربین: آستین شافت تیغه راهنما (راهنما ، راهنما ، راهنما) ، آستین شافت چرخ ، آستین شافت پین (پین میله اتصال ، پین فشار و کشش ، پین پیستون رله) ، صفحه حلقه ضد لباس (حلقه رانش) ، بلوک ضد لباس ، کاشی کنترل شده و غیره.
• صنعت متالورژی: دستگاه ریخته گری مداوم ، دستگاه ریخته گری ، سطح تنش ، آسیاب نورد ، بلبرینگ نوار نقاله ، برش های برش خورده (قوفه های دو طرفه ، قشرهای طول ثابت در اسکیت) و غیره.
• دیگر: ماشین آلات معدن ، ماشین آلات کشتی (لنگر) برای قطعات کشویی ، ماشین آلات روغنی ، ماشین آلات نساجی ، ماشین آلات ساختمانی ، برداشت برداشتن (بلند کردن آستین شفت پشتیبانی) ، خطوط تولید وسیله نقلیه ، قالب خودکار ، صنعت نور ، ماشین آلات ، صنعت ابزار ، تجهیزات پر کردن تجهیزات اطراف با استفاده از بلبرینگ ، دستگاه پلاستیکی و تزریق دستگاه ، ساخت و سازهای زراعی ، تزریق ، تزریق دستگاه ، تزریق ، تزریق. سوئیچ اتوماتیک ، شومینه ، لولا درب ، اجاق گاز خشک ، پخت و پخت و تونل خشک کن دستگاه کاغذ ، کوره با دمای بالا با تحمل ، باد و سایر صنایع و مزارع و سایر ماشین آلات صنعتی و کشاورزی.
