| نام تجاری: | VIIPLUS |
| شماره مدل: | صفحه پوشیدنی برنزی |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 7000000 قطعه/قطعه یک هفته |

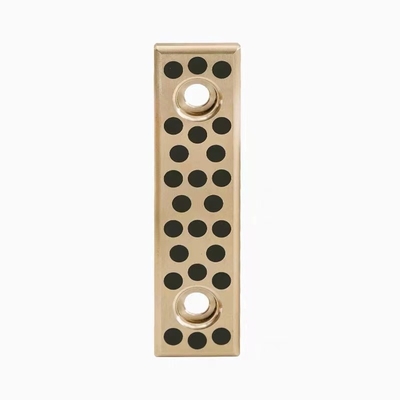

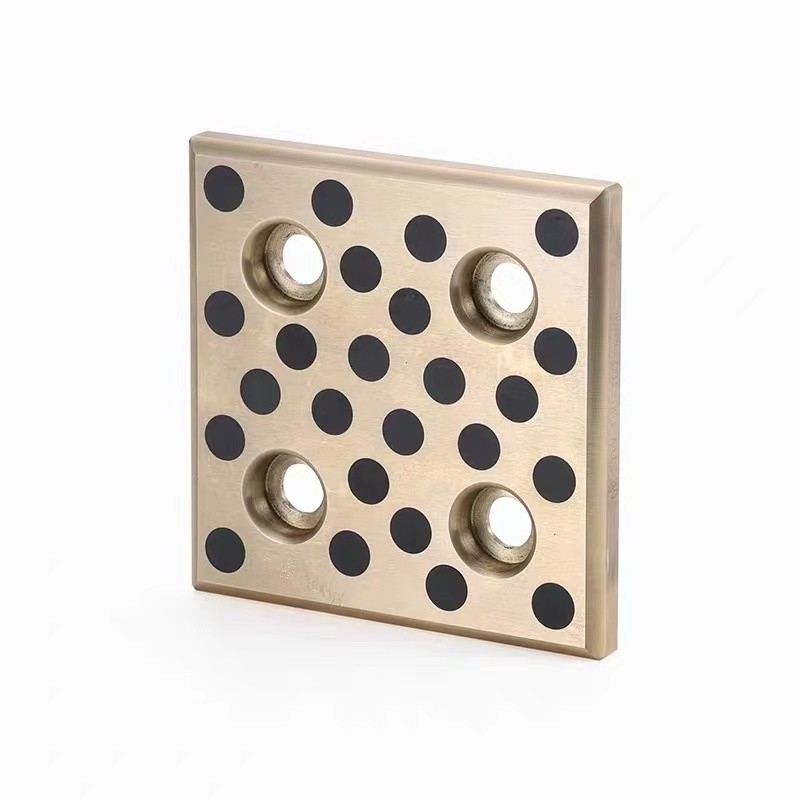

صفحه برنز بالاي CAM، که از تکنولوژی خود چرب کننده CUP استفاده می کند،یک قطعه دقیق طراحی شده است که برای ارائه مقاومت خارق العاده در برابر فرسایش و عملکرد بدون مشکل در طیف وسیعی از کاربردهای صنعتی طراحی شده است.اين صفحه برنز از مواد با کيفيت بالا ساخته شده است که باعث دوام و عملکرد طولانی مدت مي شود.
ویژگی خود روان کننده CUP (Cast-in-Place) نیاز به روان کردن خارجی را از بین می برد، نیازهای نگهداری را کاهش می دهد و کارایی عملیاتی را افزایش می دهد.این فناوری تامین مداوم روغن به سطوح تماس را تضمین می کند، به حداقل رساندن اصطکاک و سایش، حتی تحت بار و سرعت بالا.
صفحه برنز بالا CAM گزینه های اندازه سفارشی را برای پاسخگویی به الزامات خاص برنامه ارائه می دهد. این انعطاف پذیری امکان ادغام بی نقص در سیستم های مکانیکی مختلف را فراهم می کند ،تضمین عملکرد و قابلیت اطمینان بهینه. اگه اندازه ي استاندارد باشه يا ابعاد منحصر به فرد، مي تونيم صفحه رو با مشخصات دقيقي درست کنيم
علاوه بر خواص خود روان کننده و قابلیت سفارشی سازی ، صفحه برنز بالا CAM همچنین مقاومت بسیار خوبی در برابر خوردگی و خواص مکانیکی را نشان می دهد.می تونه در برابر دماهای شدید و محیط های خشن مقاومت کنه، که آن را برای استفاده در طیف گسترده ای از محیط های صنعتی مناسب می کند.
به طور کلی، صفحه برنز بالا CAM با تکنولوژی خود روان کننده CUP و اندازه سفارشی یک راه حل قوی و قابل اعتماد برای کاربردهای صنعتی است که عملکرد بالا و دوام را می طلبد.مهندسی دقیق و طراحی نوآورانه آن را به یک انتخاب قابل اعتماد برای اطمینان از عملکرد صاف و کارآمد تبدیل می کند.
صفحه لباس ضد خوردگی خود روان کننده صفحه مس گرافیت JESW
صفحه کشویی برای بلوک دنبال کننده اجباری استامپینگ Die اجزای ضربه CKFV CKFW CKFC CKFB
قطعات اسلاید کام Current:CAM Upper Plate CUP
صفحه بالا CAM، قطعه استاندارد بدون روغن برای سنگ سنگ فلزی است.
مدل: 25CUP
مواد برنز 25CUPW: آلیاژ مس + روغن ضد روغن
25CUPF مواد آهن ریخته شده: FC250 + روغن ضد روغن
مواد فولادی: S45C + روغن ضد روغن
25CUPS مواد سینتر شده: آلیاژ سینتر شده
مدل
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
کد سازنده
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| ترکیب و خواص | ||||||||||||||||
| dg | DIN | مواد نه، نه فرم ارسال1) |
نامگذاری | استاندارد ASTM | وزن متناسب | خواص فیزیکی (حداقل) | ||||||||||
| استاندارد | آلیاژ نه، نه |
DIN | ASTM | تراکم | 0.2 درصد فشار |
کشش قدرت |
فشار | امودولوس | سختی | درخواست | ||||||
| نماد | ρ | δy | δT | |||||||||||||
| واحد | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مجاز حداکثر تعداد وعده ها نه 20 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | استاندارد مواد برای اکثر برنامه ها بین المللی استاندارد |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 Ni 0.8 - 1 مجاز5 حداکثر تعداد وعده ها نه 20 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مواد برای ارتفاع بار و/یا فشار خوردگی حمله بین المللی فقط تا حدی استاندارد |
|||
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | حداقل 75 8،5 تا 110 Ni 4.0 - 65 Fe 3.5 - 55 مجاز حداکثر تعداد وعده ها م.ن 3.3 |
حداقل 78 ال 10 - 115 نه 3-55 Fe 3 - 5 حداکثر 3 دقیقه5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | مواد برای بارگذاری های شدید و/یا بالا خورنده محیط ها بین المللی استاندارد |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 استراحت Zn مجاز حداکثر تعداد وعده ها نه حداکثر 3 |
Cu 60 - 66 ال 5 - 75 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 نه حداکثر 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | مواد برای بالاترین بار بدون حمله ی خوردنی. بین المللی تا حدودی استاندارد شده به یک دامنه بزرگ |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده | Cu 84 - 88 Sn 11 - 13 Pb 1 نه 20 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 15 ن 0.8 - 15 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مواد با مقاومت خوب به لباس تنس، خوردگی و آب دریا مقاوم بین المللی تا حدودی استاندارد |
|||
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) فرم ارسال: .01 = ریختن شن .02 = تخته گری گرانشی .03 = ریخته گری از مرکز .04 = ریختن مستمر | ||||||||||||||||
| مدل | W | L | T | W1 | L1 | L2 | d | S |
| 25CUPW 25CUPF 25 CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |

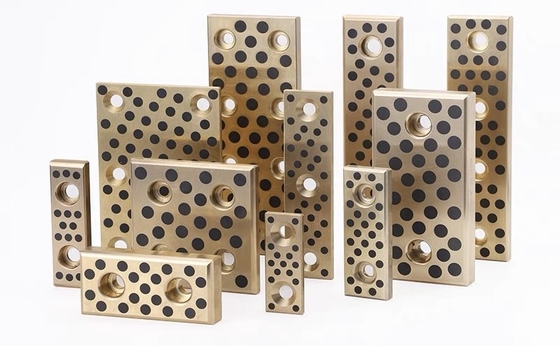

پوشیدن بشقاب، نوار، پوشش و کفش
این قطعات می توانند در اندازه ها و اشکال مختلف عرضه شوند، با ابعاد از چند سانتی متر تا طول 12 فوت یا بیشتر.چامفر فراهم می شود تا اطمینان حاصل شود که کل سطح روان است.
پلاک های فرسایش می تونن با تمام آلیاژ های برنزی که ما می فروشم سفارش داده بشن.
VIIPLUSاین شرکت در صادرات، عمده فروشی و عرضه طیف وسیعی از صفحات برنز پر از گرافیت که در رول های فولادی و ماشین آلات معدنی مورد استفاده قرار می گیرند، تخصص دارد.بوته ارائه شده بر اساس نیازهای مشتریان ما طراحی شده و توسط مشتریان مشهور ما بسیار ارزشمند استعلاوه بر این، Busch ارائه شده توسط کارشناسان تامین کنندگان ما با استفاده از مواد اولیه درجه یک و فن آوری مدرن مطابق با استانداردهای صنعت تاسیس شده است.
صفحه های پوشیدن حرکت خطی را هدایت و کنترل می کنند. این صفحه ها به عنوان پرتوهای خطی برای هدایت و کنترل حرکت عمل می کنند.انواع مختلفی از صفحات لباس برنز را ارائه می دهد، از صفحات برنز نهفته تا قطعات کامل فرآوری شده.
پلاک های پوشیدن
صفحه های پوشیدن برای هدایت و کنترل حرکت خطی استفاده می شود وقتی که نیروهای زیادی وجود دارد که شما باید با آن مبارزه کنید.آنها کاربردهای زیادی در قالب ها پیدا می کنند.ماشین آلات ویژه و تجهیزات سنگین.
VIIPLUS صفحه های مقاوم به فرسایش را تولید می کند که با تمام استانداردهای صنعت مطابقت دارند.صفحه های فرسایش VIIPLUS در طیف گسترده ای از اینچ های استاندارد و اندازه های متریک در دسترس هستند و در فولاد یا برنز آلومینیوم با یا بدون گرافیت خود روان کننده در دسترس هستند.
اگر یک ورق استاندارد کار نکند، VIIPLUS می تواند به طور اقتصادی پیکربندی های سفارشی برای اندازه های خاص، الگوهای سوراخ یا الگوهای گرافیتی ایجاد کند.
همچنین بخش نوارهای خیس را بررسی کنید. نوارهای محافظتی یک صفحه لباس برنزی مشابه با پلاگین روان کننده جامد (گرافیت) هستند اما در طیف گسترده تری از اندازه ها در دسترس هستند.
حالا خطي از نوار هاي گرافيت خودگريزي شده را عرضه مي کنيم
1اجازه می دهد تا بدون نگهداری و کار طولانی مدت؛
2. مناسب برای بار های بالا استاتیک و پویا
3.با یک ضریب اصطکاک کم و حتی و بدون اثرات لغزشی
4مناسب برای خاک، خوردگی، فشار ضربه و فشار لبه
5مواد پایه دارای ظرفیت جذب شوک خوب بودند.
6می تواند در طیف وسیعی از دما استفاده شود.
7. مناسب برای حرکت جلو و عقب، چرخش و نوسان با فرکانس شروع و دشواری در ساخت فیلم روغن
8. با نرخ کم فرسایش و عمر طولانی
صفحه پوشیدن اندازه های استاندارد برنز بشینگ گرافیت صفحه برنز
| مواد | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| تراکم | 8 | 8.9 | 7.8 | 8.9 | 8 |
| سختی HB | >210 | >70 | >150 | >95 | >280 |
| قدرت کششی N/mm2 | >750 | >200 | >600 | >260 | >540 |
| قدرت تولید N/mm2 | >450 | >90 | >260 | >150 | >450 |
| % طول کششی | >12 | >15 | >10 | >8 | >0.3 |
| ضریب گسترش خطی |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| حداکثر دمای | -40 ~ +300 | -40 ~ +400 | -40 ~ +400 | -40 ~ +400 | -40 ~ +150 |
| حداکثر بار N/mm2 | 100 | 60 | 50 | 70 | 150 |
| حداکثر سرعت (خشک) m/min | 15 | 10 | 20 | 10 | 15 |
| حداکثر PV N/mm2*m/min (تزریق) |
200 | 60 | 60 | 80 | 200 |
| تغییر شکل فشرده سازی 300N/mm2 |
<0.01 میلی متر | <0.05 میلی متر | <0.04 میلی متر | <0.05 میلی متر | <0.005 میلی متر |
·سطح پوشیدن طولانی مدت را فراهم می کند
·معادل اصطکاک کم
·هیچ سوراخی که از قبل حفاری نشده است، با انعطاف پذیری مدل نصب برابر است
صفحه ها یا پوشش های فرسایش برای جلوگیری از آسیب به ماشین های اصلی به دلیل سایش یا ضربه و افزایش عمر ماشین استفاده می شود.
نمونه هایی از ماشین آلات یا قطعات که ممکن است نیاز به صفحات فرسایش یا پوشش داشته باشند عبارتند از:
·سربازان
·سربازان
·تجهیزات فوندری
·تجهیزات کارخانه های فولاد و آلومینیوم
·تجهیزات سنگین برای حرکت زمین و پوشش
کاربردهای دیگر فولاد مقاوم به سایش عبارتند از:
·کلاه ها رو بپوشون
هلیکوپتر
·برگرها
·اسباب آلات معدن
·چپس ها
·تطبيقات پرش پنچ
·تطبيقات پرش پنچ
. حلقه ها رو بپوش
·قطعات را بپوشانید
·برنده های لیوان
صفحه ی فرسایش و محصولات فرسایش در:
