جزئیات محصول:
|
| بلبرینگ: | ریخته گری مداوم اسلاید صفحه | نوع: | یاطاقانهای روان کننده جامد ، واشر فشار یاتاقان |
|---|---|---|---|
| کیفیت: | پوشیدن صفحات - قالب SelfLube و محصولات Die | استفاده می کند: | قالب های فلزی ، قالب های پلاستیکی ، قالب ها ، ماشین های ویژه و تجهیزات سنگین |
| ویژگی تولید: | قطعات پلاستیکی پوشیدن برنز | مواد: | آلیاژ مس ub روان کننده جامد ویژه ، با یا بدون گرافیت خود روان کننده. |
| اندازه: | صفحات سایش در طیف گسترده ای از اندازه های استاندارد و متری اینچ و اندازه قرار دارد | تنظیمات سفارشی برای اندازه های خاص: | الگوهای سوراخ یا الگوهای گرافیت. |
| برجسته: | graphite lube plate,brass wear plate |
||
ما بارگیری رایگان CAD ، زمان کوتاه هدایت ، قیمت رقابتی و حداقل حداقل سفارش را ارائه می دهیم.

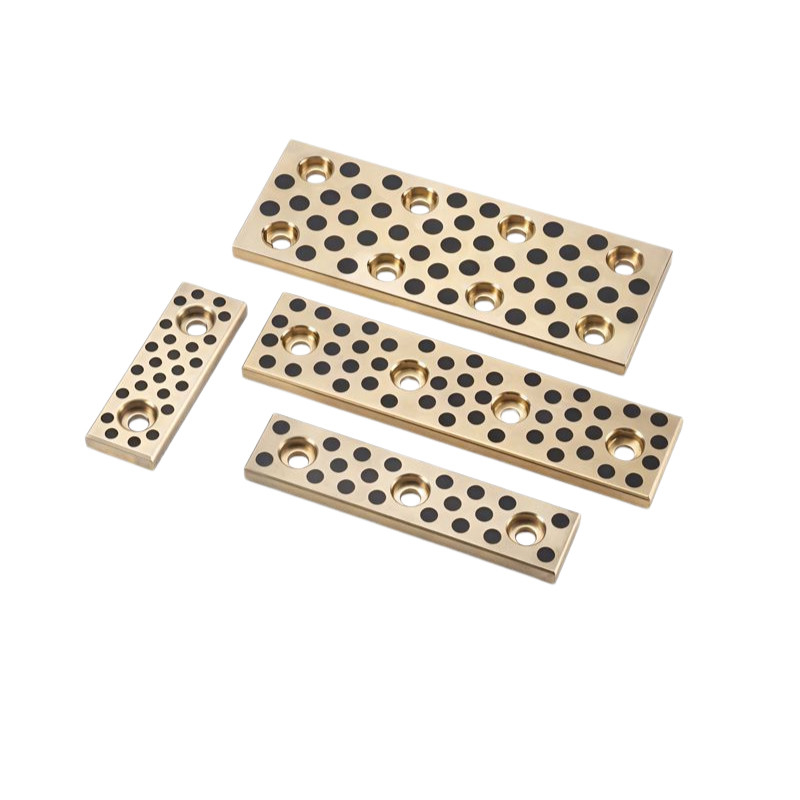

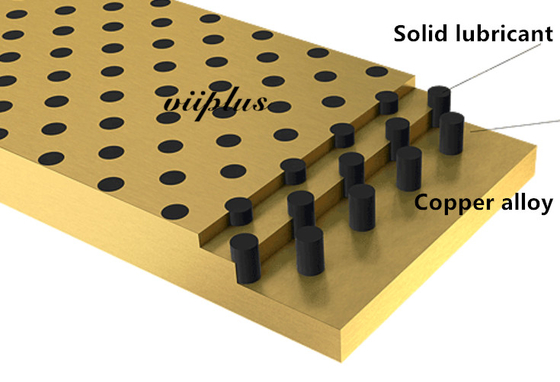

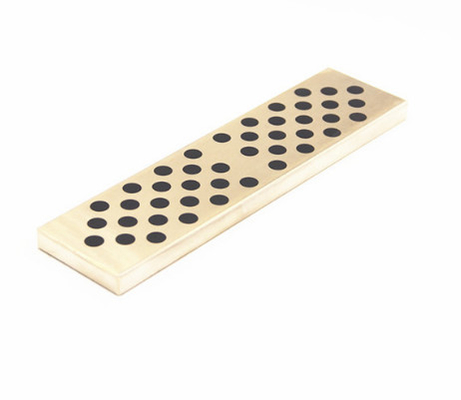

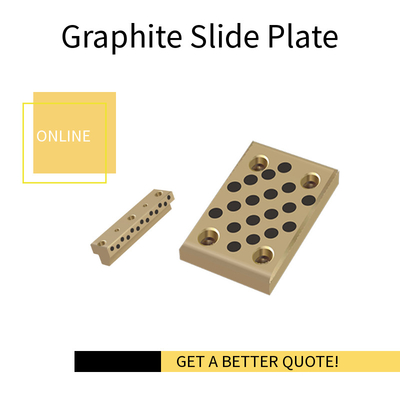

راهنمای صفحات اسلاید بدون روغن.اجزای بدون روغن روان کننده برنز با تعبیه روان کننده جامد ویژه در مکانهای مناسب تولید می شوند.
آلیاژ مس l روان کننده جامد ویژه
صفحه اسلاید بدون روغن (10 میلی متر)
صفحه اسلاید بدون روغن برای استفاده جهانی در بسیاری از برنامه های خشک مانند قالب / قالب ، ماشین آلات ، اتوماسیون ، ساخت و ساز ، اتومبیل.روغن بدون روغن روانکاری است و بدون چربی کار می کند.
مواد: # 500SP
| 25STWW | 28 | 75 | 45 | - |
| 100 | 50 | |||
| 125 | 75 | |||
| 150 | 100 | |||
| 38 | 75 | 45 | - | |
| 100 | 50 | |||
| 125 | 75 | |||
| 150 | 100 | |||
| 48 | 75 | 45 | - | |
| 100 | 50 | |||
| 125 | 75 | |||
| 150 | 100 | |||
| 200 | 150 | |||
| 58 | 75 | 45 | - | |
| 100 | 50 | |||
| 150 | 100 | |||
| 75 | 75 | 25 | - | |
| 100 | 50 | |||
| 125 | 75 | |||
| 150 | 100 | |||
| 200 | 150 | |||
| 25STWW 25STWWD |
100 | 100 | 50 | 50 |
| 125 | 75 | |||
| 150 | 100 | |||
| 200 | 150 | |||
| 250 | 200 | |||
| 125 | 150 | 100 | 50 | |
| 200 | 150 | |||
| 250 | 200 | |||
| 150 | 150 | 100 | 100 | |
| 200 | 150 |
صفحه روکش برنز خود روان کننده ، صفحات اسلاید برنز ، صفحات اسلاید ، صفحات اسلاید بدون روغن.
بسیاری از صفحات اسلاید بدون روغن برنز کاملاً تراش خورده با آلیاژهای مس صفحاتی را که ما تولید می کنیم خود روانکاری می کنند.این با فرایند متصل کردن صفحه برنز با شاخه های گرافیت به دست می آید.ما یک خط کامل از یاطاقان گرافیت پلاگین.اطلاعات بیشتر در مورد قطعات وصل شده با گرافیت را می توانید در اینجا پیدا کنید.
صفحات بپوشید - صفحات اسلاید بدون روغن با صفحات اسلاید بدون روغن با آلیاژهای مس صفحات قالب SelfLube قالب و محصولات Die در محدوده وسیع تری از اندازه در دسترس هستند.
تنظیمات سفارشی برای اندازه های خاص ، الگوهای سوراخ ، یا الگوهای گرافیت. ساخته شده در چین.صفحات اسلاید بدون روغن با آلیاژهای مس از ورق برنز استفاده کنید
صفحه برش برنز Cast ما با روشی تولید می شود که به ریخته گری مداوم معروف است.ساختار دانه ریز بدست آمده از طریق ریخته گری مداوم ، نقص ریخته گری مرتبط با روش های ریخته گری ساکن را از بین می برد.این ساختار متراکم فاقد تخلخل است که به نوبه خود طول عمر ابزار شما را افزایش می دهد.
صفحات سایشی برنز ریخته گری ما صفحات اسلاید بدون روغن با آلیاژهای مس در آلیاژهای برنز زیر قابل تهیه است:
صفحات پوششی Self Lube صفحات اسلاید بدون روغن با آلیاژهای مس Cam Slide Guide، PLUG GRAPHITE BRONZE BUSHINGS بدون تعمیر و نگهداری Plain Bearings اسلایدهای ورقه ای ورقه ای.
نصب آسان ، بسیار بادوام.طراحی بهینه شده آن امکان نصب آسان ، عملکرد کم صدا ، صرفه جویی در فضا و عمر مفید بیشتر برای بوش های برنزی را فراهم می کند.
عناصر اسلاید / اجزای بادامک / واحدهای بادامک / اجزای قالب پلاستیکی

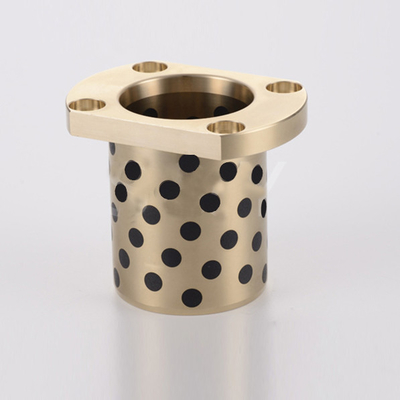

تحمل خود روان کننده برنز جامد برنز |بوشهای برنز فلنج دار
بلبرینگ های آستین برنز (دشت).اندازه سهام بلبرینگ استاندارد کشویی.
این استانداردها برای اکثر کاربردها مقرون به صرفه است
C90300 BRONZE GRAPHITE BUSHINGS یک آلیاژ غیر سربدار "سبز" است
BUSHINGS Tin Bronze - Navy G QQC-390B Type II و Type III
CDA 903 SAE 620 88-8-0-4 ASTM B505
ریخته گری قلع برنز SAE 620 |
||||||||||
عنصر |
||||||||||
مس (1،2) |
سرب |
Sn |
روی |
احساس |
P (3) |
نیکل (4) |
آل |
S |
Sb |
سی |
حداقل (٪) |
86 |
|
7.5 |
3 |
|
|
|
|
|
|
حداکثر (٪) |
89 |
0.3 |
9 |
5 |
0.2 |
0.05 |
1 |
0.005 |
0.05 |
0.2
|
آویزهای VIIPLUS CAST BRONZE از C90300کیفیت و عملکرد برتر را ارائه دهید.ریخته گری مداوم به دست می آوردتراکم بالا ساختار دانه ، بدون تخلخل ، و در نتیجه کاهش سایش ابزار و رد اجزا.

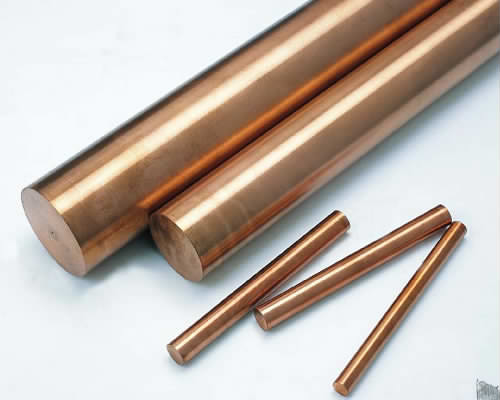

میله های جامد دارای 13 "افزایش و 105" طول است و در سایر طول ها و اندازه های غیر استاندارد موجود است.میله هایی را برای استفاده در نظر بگیرید که به بلبرینگ های ویژه ، یاطاقان برای نمونه های اولیه یا تعمیرات اضطراری نیاز دارید.
|
|
عنصر |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
مس (1،2) |
سرب |
Sn |
روی |
احساس |
P (3) |
نیکل (4) |
آل |
S |
Sb |
سی |
|
|
|
|||||||||||
|
حداقل (٪) |
86.0 |
|
7.5 |
3.0 |
|
|
|
|
|
|
|
|
حداکثر (٪) |
89.0 |
0.30 |
9.0 |
5.0 |
0.20 |
0.05 |
1.0 |
0.005 |
0.05 |
0.20 |
0.005 |
آلیاژهای مس ، برنج و برنز از VIIPLUS INTERNATIONAL
BS 1400 (LG1 ، LG2 ، LG4 ، LG3 ، PB1 ، PB2 ، PB3 ، PB4 ، LPB1 ، LB1 ، LB2 ، LB3 ، LB4 ، AB1 ، AB2 ، HTB3 ، HTB1)
UNS (C62500 ، C83600 ، C84400 ، C86200 ، C86300 ، C87200 ، C90700 ، C93200 ، C93700 ، C93800 ، C95200 ، C95500)
BS EN (CC490K ، CC491K ، CC493K ، CC480K ، CC483K ، CC482K ، CC495K ، CC496K ، CC331G ، CC333G ، CC762S ، CC764S).
|
مشخصات و کاربردهای مرتبط برای آلیاژهای مس ریخته گری معمول |
|||||
|
توضیحات آلیاژ |
مشخصات آمریکایی |
مشخصات آمریکایی |
مشخصات آلمانی |
مشخصات انگلیس |
برنامه های متداول مواد |
|
UNS |
SAE |
آلیاژ |
آلیاژ |
||
|
Cu85 Sn5 Zn5 Pb5 |
C83600 (CDA 836) |
40 |
CuSn5ZnPb |
LG2 |
اجزای پمپ ، چرخ دنده های کوچک ، یاتاقان ها ، پروانه ها ، فلنج ها ، شیرهای فشار کم و اتصالات. |
|
Cu83 Sn3 Zn8 Pb6 |
C84400 (CDA 844) |
- |
CuSn2ZnPb |
* LG1 |
یاتاقانهای سبک ، سخت افزارهای عمومی ، لوازم جانبی ، شیرهای فشار کم و اتصالات. |
|
Cu63 Al6 Fe3 Mn3 Zn25 |
C86300 (CDA 863) |
430B |
- |
- |
آلیاژ مقاوم در برابر سنگین برای چرخ دنده ها ، بادامک ها ، یاتاقان های بار سنگین با سرعت کم ، مهره های پیچ دار. |
|
Cu88 Sn8 Zn4 |
C90300 (CDA 903) |
620 |
- |
- |
بلبرینگ ، بوش ، حلقه های پیستون ، اجزای سوپاپ ، حلقه های آب بندی ، اتصالات بخار و چرخ دنده ها. |
|
Cu88 Sn10 Zn2 |
C90500 (CDA 905) |
62 |
CuSn10Zn |
* G1 |
پمپ های دریایی ، شیرآلات ، یاتاقان ها ، بوش ها ، حلقه های پیستون ، اتصالات بخار و چرخ دنده ها. |
|
Cu89 Sn11 |
C90700 (CDA 907) |
65 |
CuSn12 |
* PB1 |
چرخ دنده های سنگین ، بلبرینگ های زیاد ، بوش و چرخ های کرم. |
|
Cu88 Sn6 Zn4 Pb2 |
C92200 (CDA 922) |
622 |
- |
LG3 |
شیرآلات ، اتصالات ، هیدرولیک فشار متوسط و قطعات فشار بخار برای استفاده تا 550 F (287 C) |
|
Cu87 Sn11 Ni2 |
C92500 (CDA 925) |
640 |
CuSn12Ni |
CT2 |
چرخ دنده ها ، چرخ های کرم - مقاومت در برابر ضربه خوب ، حلقه های هماهنگ کننده خودرو. |
|
Cu87 Sn11 Pb2 |
C92700 (CDA 927) |
63 |
CuSn12Pb |
LB3 |
بلبرینگ های سنگین ، بوش ، حلقه های پیستون ، اجزای سوپاپ ، اتصالات بخار ، چرخ دنده ها. |
|
Cu83 Sn7 Zn3 Pb7 |
C93200 (CDA 932) |
660 |
CuSn7ZnPb |
|
یاتاقان های عمومی ، بوش ، و صفحات سایشی برای سرعت و فشار متوسط. |
|
Cu85 Pb10 Sn5 |
C93500 (CDA 935) |
66 |
- |
LB4 |
قطعات بلبرینگ ، بوش ، سرعت بالا و فشار نور. |
|
Cu80 Pb10 Sn10 |
C93700 (CDA 937) |
64 |
CuPb10Sn |
LB2 |
یاطاقان برای فشارهای بالا و فشارهای سنگین ، قطعات پمپ ، ریخته گری های تحت فشار. |
|
Cu78 Pb15 Sn7 |
C93800 (CDA 938) |
67 |
CuPb15Sn |
LB1 |
یاتاقان های توربوشارژر ، یاطاقان برای خدمات عمومی و فشارهای متوسط ، برنامه های راه آهن. |
|
Cu87 AI10 Fe3 |
C95400 (CDA 954) |
- |
CuAI10Fe |
- |
بلبرینگ ، بوش ، چرخ دنده ، کرم ، صفحات سایش ، صندلی شیر ، و راهنماها با مقاومت بالا. |
|
Cu81 AI10 Ni5 Fe4 |
C95500 (CDA 955) |
- |
CuAI10Ni |
- |
بلبرینگ های با مقاومت بالا ، قطعات مقاوم در برابر خوردگی ، راهنماهای دریچه هواپیما و صندلی ها. |
|
Cu80 AI10 Ni6 Fe4 |
C95800 (CDA 958) |
- |
CuAl10Ni |
AB2 |
قطعات ضد خوردگی ضد شوره آب شور و سخت افزارهای دریایی. |
|
فسفر برنز درجه I |
C54400 |
|
CuSn4 |
PB101 |
|
|
فسفر برنز درجه I |
C54400 |
CuSn4 |
PB101 |
|
فسفر برنز درجه دو |
C51000 |
CuSn5 |
PB102 |
|
فسفر برنز درجه III |
C51900 |
CuSn6 |
PB103 |
|
فسفر برنز |
C52100 |
CuSn8 |
PB104 |
این شرکت به عنوان یک کارخانه تولید حرفه ای خاص آلیاژ مس ، ترکیبات شیمیایی ، خصوصیات مکانیکی ، خصوصیات فیزیکی و سایر خصوصیات مواد را با استانداردهای داخلی دقیق کنترل می کند.
این شرکت آلیاژ برنز مربوطه را با توجه به استانداردهای تجاری مربوطه از چین و کشورهای خارجی ، تولید می کند عملکرد عالی و زمان تحویل کوتاه
مارک های موجود محصولات این شرکت: qsn6.5-0.1، qsn7-0.2، qsn8-0.3، ZCuSn10P1، ZCuPb10Sn10، ZCuPb15Sn8، ZCuPb20Sn5، ZCuSn5Pb5Zn5، ZCuSn6Zn6 Pb3، C40000، C50000، C50000، C50000، C50000، C50000، C50000، C40000
طبق استاندارد ملی ، استاندارد آمریکایی ، استاندارد آلمان و سایر استانداردهای مشتری برای عرف.

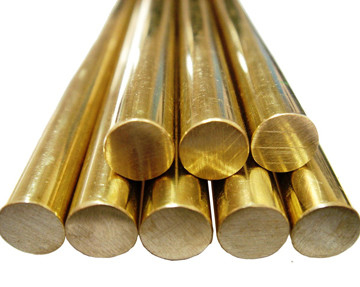

نوع محصولات: میله مسی ، لوله مسی ، شامل لوله شکل دار ، میله.
توضیحات محصول: بوش منگنز
این محصول از برنج با مقاومت بالا ساخته شده است CuZn25Al6Fe3Mn3 با فرمول خاص ، که دارای خواص مکانیکی بالا است ، عملکرد خوب ریخته گری و مقاومت در برابر خوردگی خوبدر هوا ، آب شیرین و آب دریا.این محصولات به طور گسترده ای در ماشین آلات ریخته گری مداوم ، ماشین آلات معدن ، کشتی ، توربین گاز و غیره استفاده می شود.
بلبرینگ قسمت مهمی از توربین بخار است که به یاتاقان پشتیبانی شعاعی و یاطاقان تقسیم تقسیم می شود.از آنها برای تحمل تمام گرانش روتور و تعیین موقعیت صحیح روتور در سیلندر استفاده می شود.

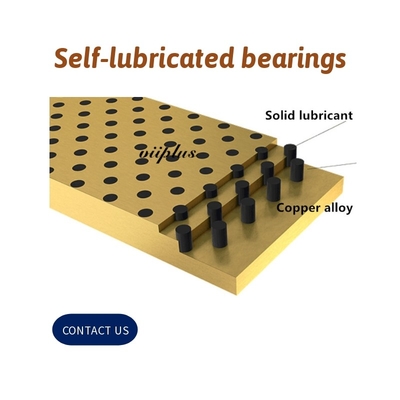

VSB-50 یک ماده تحمل کننده خود روان کننده است که از یک تشکیل شده است کیفیت بالابلبرینگ بلبرینگ با جیب های پر از روان کننده جامد و یک فیلم نازک از روان کننده جامد روی سطح یاتاقان برای کمک به روند اجرا.VSB-50تعمیر و نگهداری رایگان بلبرینگ ، بدون نیاز به روغن کاری با روغن یا گریس ، برای بلبرینگ های بزرگ توصیه می شود.ضریب اصطکاک کم دارند
یاتاقان خود روان کننده منبت کاری شده آلیاژ مس (خارجی می گوید deva. Glide) بر اساس بستر آلیاژ مس ، روی سطح اصطکاک با توجه به نسبت مشخصی برای سوراخ کردن اندازه مناسب ، چندین سوراخ منظم (قطر phi d 200 میلی متر یا کمتر) یا سوراخ کور (قطر phi d > 200 میلی متر) ، با استفاده از ماشینکاری دقیق نوعی از یاتاقان های خود روان کننده با کارایی بالا ، با یک روان کننده جامد روان کننده منحصر به فرد در سوراخ تعبیه شده است.
بسته به روانکاری فیلم روغن ، مخصوصاً برای موارد مناسب ، از محدودیت های یاتاقان های معمولی عبور می کند غیر روغن ، دمای بالا ، بار زیاد ، سرعت کم ، ضد رسوب ، ضد خوردگی ، ضد اشعه، و همچنین در آب یا محلول خلاuum نفوذ و بدون روغن کاری یا روغن کاری در شرایط خاص کار دشوار است.
واشر رانش VSB-50W PAW
--مناسب برای سرعت کم ، بار سنگین یا شرایط حرکتی متناوب ، فیلم روغن روان کننده نمی تواند مناسبت را تشکیل دهد یا حفظ کند.
—— مناسب برای محیط کار یا محدودیت های ساختار مکانیکی ، تهیه موارد روغن کاری روغن مشکل است.
—— مناسب برای مواردی که بارهای ضربه ای در کار به راحتی رخ می دهد.
—— مناسب برای چرخش ، رفت و برگشت ، چرخش و خطی و سایر اشکال حرکت و نیاز به شروع مکرر یا تحت بار زیاد دارد.
--مناسب برای کار در دمای بالا یا پایین، یا دامنه دمای محیط در موارد بزرگ ؛
--مناسب برای چرخه نگهداری طولانی یا هزینه نگهداری بالا ، نیاز به عمر طولانی در موارد تحمل دارد.
- مقاومت در برابر خوردگی خوب می تواند در آب دریا و سایر مایعات شیمیایی یا گازها و سایر محیط های خورنده استفاده شود.
- بدون جذب آب ، ثبات ابعادی خوب ، مقاومت مکانیکی بالا ، با هدایت گرمایی خوب ؛
——در شرایط بار متوسط ، سرعت متوسط ، روغن کاری ، روغنکاری مخلوط می تواند حاصل شود ، طول عمر را افزایش دهید ؛
مواد واشر VSB-50W از ساخته شده است برنز ریخته گری قویفلز پایه با روان کننده های جامد ویژه جاسازی شده.فلز پایه مقاومت می کندبار زیاد و روان کننده های جامد روانکاری خود را ایجاد می کنند. یاطاقان بدون شرایط روانکاری در شرایط شدید عملکرد عالی را نشان می دهد دمای بالا / پایین با سرعت کم.این ماده یک محلول تحمل بدون تعمیر و نگهداری ، به ویژه برای فراهم می کندبار زیاد ، حرکت نوسانی متناوب.
|
مقطع تحصیلی |
50 # |
50S1 |
50S2 |
50S3 |
650S5 |
|
مواد |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
تراکم |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
سختی |
10210 |
70 پوند |
≥150 |
75 ≥ |
235 پوند |
|
مقاومت کششی |
750 پوند |
250 ≥ |
500 پوند |
270 پوند |
800 پوند |
|
قدرت عملکرد |
50450 |
≥90 |
60260 |
≥150 |
50450 |
|
کشیدگی |
≥12 |
≥13 |
10 پوند |
≥5 |
8 پوند |
|
ضریب انبساط خطی |
1.9 × 10-5 / |
1.8 × 10-5 / |
1.6 × 10-5 / |
1.8 × 10-5 / |
1.9 × 10-5 / |
|
حداکثر دما |
-40 ~ + 300 |
-40 ~ + 400 |
-40 ~ + 400 |
-40 ~ + 400 |
-40 ~ + 300 |
|
حداکثر بار دینامیکی |
100 |
60 |
50 |
70 |
120 |
|
حداکثر سرعت (خشک) |
15 |
10 |
20 |
10 |
15 |
|
N / mm² * m / s (روغن کاری) |
200 |
60 |
60 |
80 |
200 |
|
تغییر شکل فشرده سازی |
<0.01 میلی متر |
<0.05 میلی متر |
<0.04 میلی متر |
<0.05 میلی متر |
<0.005 میلی متر |
|
شماره محصول |
ترکیبات شیمیایی |
||||||||
|
TOB 050 |
مس |
روی |
آل |
احساس |
من |
سی |
نیکل |
Sn |
سرب |
|
60 ~ 66 |
28 22 22 |
5.0 ~ 8.0 |
2.0 ~ 4.0 |
2.5 ~ 5.0 |
<0.1 |
کمتر از 0.5 |
کمتر از 0.2 |
کمتر از 0.2 |
|

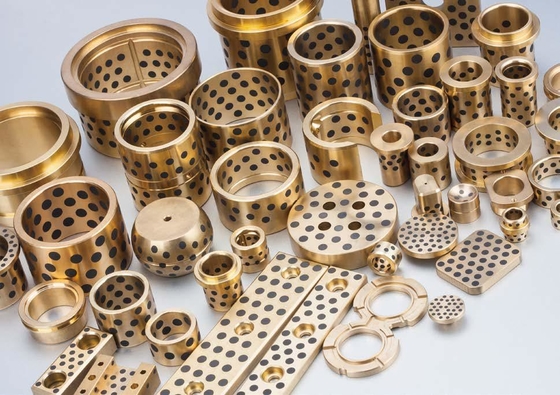

فرم های بلبرینگ موجود در ابعاد استاندارد
· بوشهای استوانه ای
· بوشهای فلنج دار
· صفحات کشویی
فرم های بلبرینگ ساخته شده به سفارش: فرم های استاندارد در ابعاد خاص ، واشر رانش ، واشر رانش فلنج ، نیمه یاتاقان ، اشکال خاصی که با مهر زنی یا رسم عمیق بدست می آیند ، طراحی های سفارشی
صرفه جویی در مصرف آب و صنعت برق آبی
ماشین آلات هیدرولیک: اسلاید پشتیبانی از صفحه دروازه فولاد هیدرولیک ، یاطاقان چرخ ثابت دروازه هواپیما ، یاطاقان لولای دروازه شعاعی ، یاطاقان بالابر هیدرولیکی ، یاطاقان قرقره ، یاطاقان چرخ انتقال ؛
توربین: آستین شافت تیغه راهنما (راهنما ، راهنما ، راهنما) ، آستین شافت چرخ ، آستین شافت پین (پین میله اتصال ، پین میله فشار و کشش ، پین پیستون رله) ، صفحه حلقه ضد سایش (حلقه رانش) ، ضد سایش بلوک ، کنترل کاشی حلقه ای و غیره
صنعت متالورژی: دستگاه ریخته گری مداوم ، دستگاه ریخته گری قالب ، ترازوی کششی ، نورد ، یاتاقان نوار نقاله ، قیچی برش رول (قیچی دو طرفه ، قیچی با طول ثابت روی اسکیت بورد) و غیره
موارد دیگر: ماشین آلات معدن ، ماشین آلات کشتی (لنگر) برای قطعات کشویی ، ماشین آلات نفتی ، ماشین آلات نساجی ، ماشین آلات ساختمانی ، حمل و نقل بالابر (آستین شافت پشتیبانی) ، خطوط تولید خودرو ، قالب اتوماتیک ، صنایع سبک ، ماشین آلات ، صنعت ابزار ماشین آلات ، تجهیزات پر کردن ، پانچ تجهیزات اطراف با یاتاقان ، ماشین آلات پلاستیکی ، مکانیزم بستن ماشین قالب گیری تزریقی ، مکانیزم اکستروژن ، توربین ، ابزار و متر ، سوئیچ ولتاژ بالا ، شومینه ، لولای درب ، اجاق خشک کن ، پخت و تونل خشک کن کاغذ ، کوره با درجه حرارت بالا با تحمل ، نیروی باد و سایر صنایع و زمینه ها و سایر ماشین آلات صنعتی و کشاورزی.
