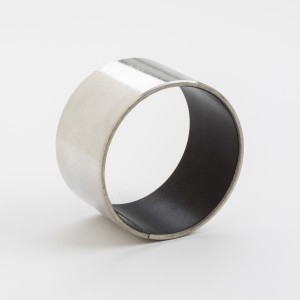

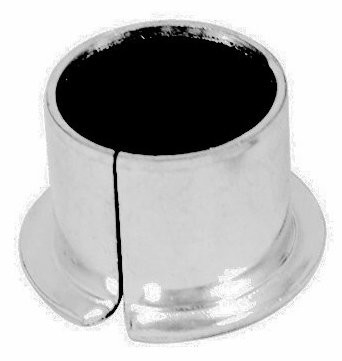

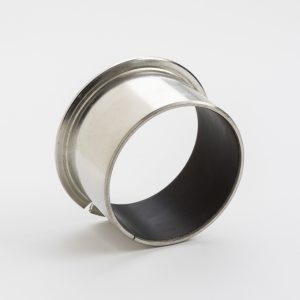

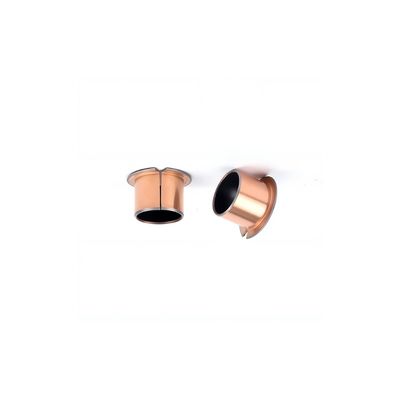

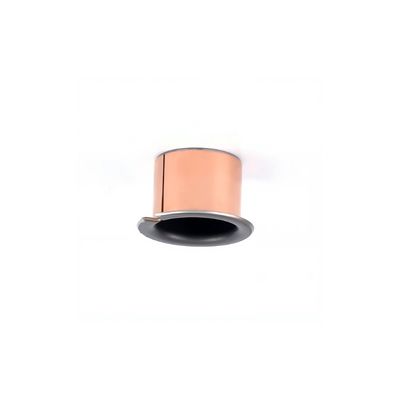

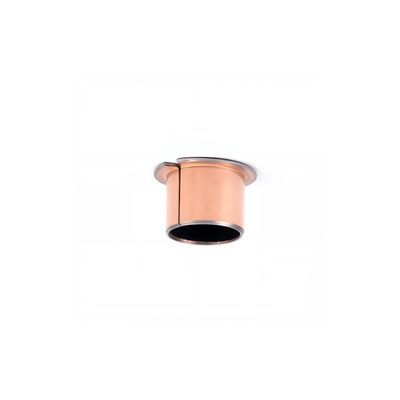

DIN1494 / ISO3547 کشویی آستین فلنج پیچ خورده
محل منبع | فلنجد بوشینگ سازنده |
---|---|
نام تجاری | Met Garlock Bearings (GGB) China Bushing |
گواهی | DIN1709 |
شماره مدل | نوع بوشینگ: بلبرینگ های فلنج ، در فلنج پهن ، مواد PTFE |
مقدار حداقل تعداد سفارش | قابل مذاکره است |
قیمت | bearings metric sizes,thrust washers,flanged bearings Suppliers |
جزئیات بسته بندی | جزئیات بسته بندی برای بوشینگ پایدار فلنج |
زمان تحویل | 7 ~ 20 روز |
شرایط پرداخت | TT در پیشرفت |
قابلیت ارائه | 100000 قطعه / قطعه در روز |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xمتری | فولاد کارتن ، برنز ، PTFE | آبکاری | قلع یا مس |
---|---|---|---|
مشخصه | یاتاقان های ساده با کمبود تعمیر و نگهداری | تایپ کنید | بوش ، بوش یقه ، واشر ، نوار یا نقوش خاص |
اندازه | اندازه استاندارد در دسترس است | کیفیت | نصب شده |
بندر | شانگهای | قیمت کارخانه بلبرینگ بوشینگ | tiffany@viiplus.com |
تولید کننده بوش بلبرینگ خود روان کننده | https://www.viiplus.com/ | مورد | bucha sinterizada flangeada |
برجسته | بلبرینگ های خود روان کننده فلنج | برجسته | تولید کنندگان بوش یاتاقان فلنج دار |
بوش بلبرینگ فلنجی | manufactures flange bearing dry slide bushings in various designs and from different materials. | بوته های فلنج | بوش های فلنج دار (نصب شده)، بسته به قطر سوراخ d: قطر فلنج |
Bush Bearings Manufacturers تامین کنندگان صادرکنندگان | plain bearings. بلبرینگ های ساده Long, maintenance-free service, manufactures bushi | ||
برجسته | بوش فلنج تفلون,بلبرینگ آستین فلنج متریک,بلبرینگ آستین فلنج DIN1494 |
پمپ های بتنی استوانه ای PTFE بلبرینگ های ضد اصطکاک فلزی-پلیمری بلبرینگ های خودکار روان کننده بلبرینگ | VSB-10
1،قطر داخلی بوش | |||
به طور کلی ، قطر داخلی بوش بستگی به قطر محور جفت گیری آن دارد. | |||
2،طول بوش | |||
طول بوش بستگی به اندازه سطح شانه فشار دارد.هرچه بوش طولانی تر باشد ، فشار کمتر در سطح ، برای مدت طولانی تر | |||
بوش ، بار روی بوش نسبتاً کاهش می یابد.اما به طور همزمان ، ممکن است منجر به انحراف تماس یا کاهش راندمان خنک کننده شود و در نتیجه کوتاه شود | |||
عمر مفید بوشبرعکس ، اگر طول بوش بسیار کوتاه باشد ، ممکن است گریس روان کننده به سرعت از بوش خارج شود.بنابراین ، به سختی | |||
یک لایه گریس تشکیل می دهد و بر این اساس قابلیت بوش کاهش می یابد. | |||
مقایسه تأثیر L/d بر روی بوش ها ، به ویژه بوش های روان کننده روغن | |||
بوش کوتاه (d> L) | موارد مقایسه | بوش بلند (d <L) | |
کم اهمیت | نیروی فیلم روغنی | عالی | |
قوی | قابلیت خنک کننده | ضعیف | |
نمی تواند خیلی بالا باشد | فشار سطحی | می تواند بالا باشد | |
بالا | ایمنی در برابر انحراف ضربه | کم | |
ضعیف | سفتی بوش | قوی | |
هفته | قابلیت جذب شوک | قوی | |
کم اهمیت | فضا | بزرگ | |
3،ضخامت بوش | |||
مزیت اصلی بوش های کامپوزیتی خود روان کننده با ضخامت دیواره نازک آنها است.ضخامت استاندارد می تواند 0.5 میلی متر باشد2، 0.75 میلی متر2، 1.0 میلی متر2، | |||
1.5 میلی متر2، 2.0 میلی متر2، 2.5 میلی متر2به | |||
در طراحی ضخامت بوش غلتکی غیر استاندارد ، طراح می تواند با نسبت زیر SB و D مشورت کند. | |||
الف) برای ضخامت دیواره نازک بوش فلزی ، نسبت بین SB و D برابر 0.06 ~ 0.03 است. | |||
ب) برای ضخامت دیواره نازک بوش فلزی ، نسبت بین SB و D برابر با 0.08 ~ 0.12 است | |||
ج) برای بوش پلاستیکی لغزنده ، نسبت SB و D برابر 0.12 0.1 0.1 است | |||
4،بوشینگ چمفر | |||
به منظور سهولت در تثبیت و جلوگیری از بار انحرافی ، بوش باید در جهت طول خود از داخل و خارج چمبر زده شود.ابعاد از | |||
چمفر به شکل زیر نشان داده می شود. | |||
ضخامت دیوار | بعد چمفر ابعاد | ابعاد داخلی چمفر | |
<0.5 | Burr جلا داده شده است | Burr جلا داده شده است | |
0.75 | 0.5 ± 0.3 20 20 درجه | 0.3+0.2 x 45 درجه | |
1.0 | 0.6 ± 0.3 20 20 درجه | 0.3+0.2 x 45 درجه | |
1.5 | 0.6 ± 0.3 20 20 درجه | 0.4+0.2 x 45 درجه | |
2.0 | 1.2 ± 0.3x20 درجه | 0.6+0.2 45 45 درجه | |
2.5 | 1.8 ± 0.3x20 درجه | 0.6+0.2 45 45 درجه |
ویژگی های سری یاتاقان روغنکاری بدون روغن
1 ، بدون روغن کاری یا روغن کاری کمتر ، نمی توان از آن برای سوخت گیری استفاده کرد یا برای سوخت رسانی مشکل است ، می توان از آن در تعمیر و نگهداری یا نگهداری کمتر استفاده کرد.
2 ، مقاومت در برابر سایش ، ضریب اصطکاک ، عمر طولانی.
3 ، مقدار مناسبی از پلاستیک الاستیک وجود دارد ، می تواند توزیع تنش را در سطح تماس گسترده ایجاد کند ، ظرفیت تحمل را بهبود بخشد.
4 ، ضریب اصطکاک استاتیک و پویا شبیه به خزیدن در سرعت کم برای از بین بردن است ، به طوری که از دقت کار مکانیکی اطمینان حاصل شود.
5 ، می تواند ارتعاش مکانیکی را کاهش دهد ، سر و صدا را کاهش دهد ، از آلودگی جلوگیری کند ، شرایط کار را بهبود بخشد.
6 ، در طول عملیات ، می تواند یک فیلم انتقال ایجاد کند ، در محافظت از شفت آسیاب ، بدون پدیده محور نیش ، نقش ایفا کند.
7 ، برای سختی مورد نیاز سختی شفت ، کم است ، نمی توان از شفت خنک کننده استفاده کرد ، بنابراین پردازش قطعات مربوطه را دشوار می کند.
یاتاقانهای ساده ضد اصطکاک فلزی-پلیمری
- بلبرینگ های کشویی خشک (PTFE)
- فولاد + پودر برنز + PTFE/فیبر (DU)
- روکش دار PTFE (بدون نیاز به تعمیر و نگهداری) ، یاطاقان plain های معمولی یا فلنج خود روانکاری ، واشر و نوار رانش ، پوسته فولادی کربنی با لایه برنز متخلخل پر شده با PTFE
نمودار اندازه دو بوشینگ
دی (میلی متر) | انجام دهید (میلی متر) | Sfl (میلی متر) | Dfl (میلی متر) | B (میلی متر) | یاتاقان | شفت | بزرگترین قطر (میلی متر) | حداقل قطر (میلی متر) | حداکثر فاصله (میلی متر) | حداقل فاصله (میلی متر) | |
BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
BB3016DU | 30 | 34 | 1.95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
BB3026DU | 30 | 34 | 1.95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
BB3516DU | 35 | 39 | 1.95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
BB3526DU | 35 | 39 | 1.95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
BB4016DU | 40 | 44 | 1.95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
BB4026DU | 40 | 44 | 1.95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
برنامه های کاربردی نمونه
پمپ های بتنی بلبرینگ های ساده Gleitlager
مشخصات
VSB-10 بوش کامپوزیت چند لایه خود روان کننده
- مواد بوش مناسب برای کاربردهای روانکاری
- بوش های خود روان کننده سایش بسیار خوبی دارند و عملکرد اصطکاک پایینی را در طیف وسیعی از بارها ، سرعت و درجه حرارت در شرایط خشک اجرا می کنند.
- بلبرینگ ضد اصطکاک مناسب برای حرکتهای خطی ، نوسانی و چرخشی
- مواد طوری طراحی شده اند که بدون روانکاری اضافی کار می کنند و در صورت وجود روغن کاری بسیار عالی عمل می کند.اصطکاک کم ، میزان سایش پایین ، ویژگی های کشویی خوب و جذب بسیار کم از ویژگی های این ماده است.بوش های VSB-10 حرکت چرخشی ، خطی و نوسانی را پشتیبانی می کنند.
ساختار
1. ضخامت مخلوط PTFE/فیبر 0.01 ~ 0.03 میلی متر.این سطح تماس شفت دوار است.مجالس دقیقه ای لایه PTFE و مواد برنز متخلخل با یکدیگر ترکیب می شوند و یک فیلم روان کننده جامد ایجاد می کنند که محور را می پوشاند.
2. ضخامت پودر برنز متخلخل 0.20*0.35 میلی متر ، ترکیب خاصی از پودر مس از نظر حرارتی به پشت فولاد ذوب شده است.این لایه تماس به عنوان لنگر برای لایه PTFE عمل می کند و تجمع حرارتی را از سطوح یاتاقان دور می کند.
3. پشتی فولادی کم کربن.با قرار دادن پایه بوش ها ، پشت فولادی ثبات استثنایی ، حمل بار و ویژگی های اتلاف گرما را فراهم می کند.
داده های تکنیکی
فولاد کربن + پودر مس + (PTFE + Pb + پرکننده)
ساختار و ترکیب
· مواد بوش خود چرب کننده کامپوزیت فلز-پلیمر
· فولاد پشت + مخروط برنز متخلخل +
· PTFE + سرب
میکروسکشن
لایه کشویی |
عملکرد عملکرد | |
خشک | خیلی خوب |
روغن کاری شده | خوب |
گریس روغن کاری شده است | نمایشگاه |
روغن چرب شد | نمایشگاه |
مایع فرآیند روغن کاری می شود | نمایشگاه |
داده های تکنیکی
حداکثربار | استاتیک | 250N/mm2 |
پویا | 140N/میلی متر2 | |
حداکثرسرعت | خشک | 2 متر بر ثانیه |
روغن کاری | > 2m/s | |
حداکثرPV (خشک) | زمان کوتاه | 3.6 نیوتن متر/میلی متر2*·اماس |
مداوم | 1.8 نیوتن متر/میلی متر2*·اماس | |
دما | -195 ℃ ~+280 | |
ضریب اصطکاک | 0.20 ~ 0.03 | |
رسانایی گرمایی | 42 وات (m · k)-1 | |
ضریب انبساط حرارتی | 10*11-6ک-1 |
دسترسی
فرم های بلبرینگ در ابعاد استاندارد موجود است
· بوته های استوانه ای
· بوته های فلنج دار
· واشرهای رانش
· واشرهای فلنج دار
· صفحات کشویی
شروع کنید
پروژهبا یک مهندس برنامه
بوش DU ، بلبرینگ DU ، بلبرینگ خط ، بوش با روکش Ptfe ، بوش DX ، بلبرینگ DX
VIIPLUS ارائه انواع نمونه های الکترونیکی برای مشتریان ، کاتالوگ بلبرینگ کامپوزیت فلز-پلیمر!
ویپلاس محصولات به طور گسترده ای در همه زمینه های صنعتی استفاده می شود
به طور گسترده ای در صنایع هیدرولیک و پنوماتیک ، صنعت ماشین آلات جعل ، صنعت ماشین آلات پلاستیک ، ماشین آلات بالابر و جابجایی ، ماشین آلات بندری ، دفتر ، ماشین آلات تناسب اندام ، ماشین آلات نساجی ، بسته بندی مواد غذایی ، ماشین آلات پرکن ، ماشین آلات شیمیایی ، چاپ و بسته بندی ، ماشین آلات تولید کاغذ ، اتومبیل ، راه آهن لوکوموتیو بخار ، صنایع کشتی سازی ، پرس ، ماشین آلات متالورژی ، ماشین آلات ساختمانی و غیره.
