توضیحات محصول

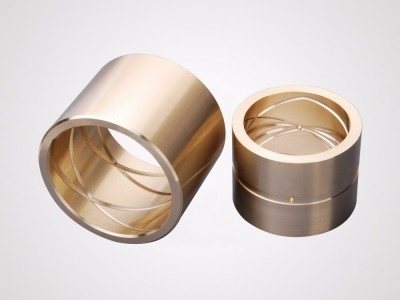

بوشینگ های شیار روغنی نوع شیارهای شیار روغنی: سوراخ های X x عمق



Any of our standard stock sizes for bronze sleeve bearings are adaptable to graphite. هر یک از اندازه استاندارد سهام ما برای یاتاقانهای آستین برنز قابل تنظیم با گرافیت است. There are several styles of graphite available, however, we specialize in custom cutting! چندین سبک از گرافیت موجود است ، با این حال ، ما در برش های سفارشی تخصص داریم! Graphite is mechanically forced into the groove under extreme pressure. گرافیت به صورت مکانیکی تحت فشار شدید وارد شیار می شود. A film of lubricant is transferred to the shaft when it starts to turn. فیلمی از روان کننده هنگام شروع به چرخش به شافت منتقل می شود.

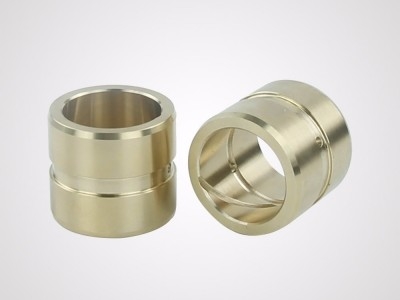

We are specialists in cutting lubrication grooves bronze bushings or with oil holes .Examples include Double Loop Groove and Single Loop Groove. ما متخصص در زمینه برش بوش های برنز و یا سوراخ های روغنی هستیم. نمونه ها شامل شیار Double Loop Groove و Single Loop Groove هستند. In addition to our standard groove options we also offer grooves filled with graphite.Other common groove patterns available are Circular, straight Figure 8,double Figure 8.Any of these grooves can be contained within the length of the part or breaking out the ends. علاوه بر گزینه های استاندارد شیار ، ما همچنین شیارهای پر از گرافیت را ارائه می دهیم. سایر الگوهای شیار مشترک موجود در شکل دایره ای ، شکل مستقیم 8 ، شکل دو برابر است. هر یک از این شیارها می توانند در طول قسمت یا قسمت انتهایی موجود باشند. Call us for assistance in determining which pattern is most appropriate for your application. برای تعیین کدامیک از الگوی مناسب ترین برنامه شما با ما تماس بگیرید. There are industry standard groove patterns that are available for different applications. الگوهای شیار استاندارد صنعتی وجود دارد که برای برنامه های مختلف در دسترس است.



بوش های آستین وصل شده با گرافیت با اندازه استاندارد برای خرید آنلاین در www.bronzegleitlager.com در دسترس هستند.

Hundreds of industry standard size sleeve bushings are listed in both inch and metric standard sizes. صدها بوش آستین اندازه استاندارد در هر دو اندازه استاندارد اینچ و متریک ذکر شده است. These products are inventoried for quick shipment. این محصولات برای حمل و نقل سریع موجودی می شوند.

برنزهای ریخته گری ریخته گری BushingThey بلبرینگ مناسب برای برنامه های کاربردی با یک بارگیری بالا و نیاز به عملیاتی بدون تعمیر و نگهداری است. شیار روغن نباید انتهای بوش را از بین ببرد.

سبک های شیشه روغن موجود - سوراخ های نفتی و دو بیضی



برنامه های متداول عبارتند از:

• دروازه های سیل / قفل

• دریایی

• صنعت آهن و فولاد

• ساخت کوره

• ساخت قالب

آستین مس شیار نوعی از تحمل برنجی با فشار قوی است که با روغن بشکه شیار روغن کاری شده است. این محصول عملکرد تحمل برنز قلع قلع سنتی را دارد ، زیرا با استفاده از برنج با سود بالا ، سختی آن یک بار بالا رفته است ، بنابراین این محصول را با سرعت کم استفاده می کند. به مناسبت ، ممکن است یک بار عمر آستین برنز عمومی طولانی تر شود ، علاوه بر این فشار تحمل بار آن بزرگ است ، می تواند به مناسبت استفاده از بار سنگین را تطبیق دهد. در حال حاضر ، این محصول عمدتا برای قطعات مفصل استرس بیل مکانیکی و گیربکس بزرگ استفاده می شود.

یاتاقان روانکار جامد شیار گرافیت آلیاژ مس نوعی از یاتاقان روانکار جامد با مقاومت بالا در برابر سایش است که بر پایه برنجی از جنس آلومینیوم است و به شیار حلقه ای با همان فاصله روی قطر داخلی بلبرینگ پردازش می شود.به دلیل استفاده نقش گرمای اصطکاک ، ماده روانکاری جامد در شیار برنجی آلومینیومی در سطح قطر داخلی میکروب انبساطی ایجاد می کند ، به طوری که ابتدا با شافت اصطکاک ایجاد می شود و یک فیلم انتقال را روی شافت تشکیل می دهد ، تا ضریب اصطکاک را کاهش دهد. ، کاهش ساییدگی آستین شافت و شافت ، افزایش طول عمر و سایر تأثیرات. این محصول به خصوص برای آستین راهنمای قالب دقیق ، راه آهن راهنمای دقیق و سایر شرایط حرکت خطی برگشت پذیر مناسب است.

We are specialists in cutting lubrication grooves in virtually any pattern. ما متخصص در زمینه برش شیارهای روانکاری تقریباً در هر الگویی هستیم. Groove. شیار Other common groove patterns available are figure eight, double figure eight, loop, double loop, circular, wick or straight. سایر الگوهای شیار رایج موجود شکل هشت ، شکل دو برابر هشت ، حلقه ، حلقه دوبل ، دایره ای ، حصیری یا مستقیم است. Any of these grooves can be contained within the length of the part or breaking out the ends. هر یک از این شیارها را می توان در طول قسمت یا شکستن انتهای آن قرار داد. Call us for assistance in determining which pattern is most appropriate for your application. برای تعیین کدامیک از الگوی مناسب ترین برنامه شما با ما تماس بگیرید. There are industry standard groove patterns that are available for different applications. الگوهای شیار استاندارد صنعتی وجود دارد که برای برنامه های مختلف در دسترس است.







مواد	CuZn25A16Fe3Mn3	ضریب اصطکاک μ	<0.2
سختی	HB210 0 270	حداکثر دمای خدمات	200



نوع برنز بوش برنز:

• بوش های حلقوی مستقیم

• بوش های حلقه ای تک حلقه ای

• بوش های حلقه ای دو حلقه

• بوش های دستی و دایره ای

• شکل 8 بوشهای دستبند

• بوش های دوبل شکل 8



ساختار مواد

برنز آلومینیومی + توریهای جامد



مشخصات

مقرون به صرفه و مقاومت در برابر تصادف بالاتر در مقایسه با نوع قلع و برنز.

انتهای آن حتی با قسمت ماشین قابل جوشکاری و جمع شدن در کنار هم هستند.



دسترسی

C95400 برنزهای برنزداده های تکنیکی



شرح

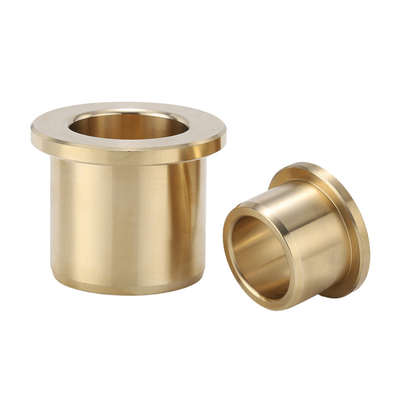

بلبرینگ VSB-50 FlangeSolid ، بلبرینگ فلزی

بلبرینگ ریخته گری مس / بلبرینگ فلنجد

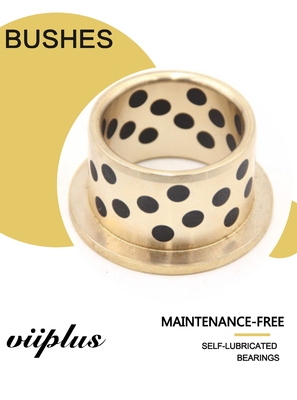

یاتاقان برنز ریخته گری با شاخه های گرافیتی



فلنج VSB-50



1. ممکن است بدون مدت زمان طولانی برای کار با هر طلبه کار کند

2. ظرفیت بار بسیار بالا ، ضد سایش خوب و اصطکاک کمتر

3. به خصوص برای سرعت کم و بار زیاد مناسب است

4- مناسب برای تلاطم ، نوسان یا حرکت متناوب که در آن فیلم روغن سخت است تشکیل می شود

5- ویژگی های مقاوم در برابر مواد شیمیایی و ضد خوردگی

6- آیا می توان از طیف گسترده ای از دما از 40 ℃ -40 + + 300 used استفاده کرد

VSB-50 Flange material is made of strong cast bronze based metal with special solid lubricants embedded. مواد فلنج VSB-50 از فلز مبتنی بر برنز ریخته گری قوی با روان کننده های جامد مخصوص تعبیه شده است. The base metal withstands high load and the solid lubricants provide self-lubrication. فلز پایه در برابر بار زیاد تحمل می کند و روان کننده های جامد روغن کاری خود را فراهم می کنند. The bearing shows excellent performance without pre-lubrication under conditions of extreme high/low temperature with low speed. یاتاقان عملکرد فوق العاده ای را بدون روانکاری قبل از روغنکاری در شرایط شدید و زیاد دمای هوا با سرعت کم نشان می دهد. This material provides a maintenance-free bearing solution, particularly for high load, intermittent of oscillating motion. این ماده یک محلول بدون تحمل تعمیر و نگهداری ، به ویژه برای بار زیاد ، متناوب حرکت نوسان کننده فراهم می کند.





مقطع تحصیلی	50 #	50S1	50S2	50S3	650S5
مواد	CuZn25AI5Mn4Fe3	CuSn5Pb5Zn5	CuAI10Ni5Fe5	CuSn12	CuZn25AI5Mn4Fe3
تراکم	8	8.9	7.8	8.9	8
سختی	10210	≥70	50150	75 پوند	35235
استحکام کششی	750 پوند	50250	500 پوند	70270	800 پوند
قدرت بازده	50450	90 پوند	60260	50150	50450
کشیدگی	12 پوند	≥13	≥10	5 پوند	8 پوند
ضریب o گسترش خطی	1.9 × 10-5 /	1.8 × 10-5 /	1.6 × 10-5 /	1.8 × 10-5 /	1.9 × 10-5 /
Max.Temp	-40 ~ + 300	-40 ~ + 400	-40 ~ + 400	-40 ~ + 400	-40 ~ + 300
Max.dynamic load	100	60	50	70	120
Max.speed (خشک)	15	10	20	10	15
N / mm² * m / s (روغن کاری)	200	60	60	80	200
تغییر شکل فشرده سازی	<0.01 میلی متر	<0.05 میلی متر	<0.04 میلی متر	<0.05 میلی متر	<0.005 میلی متر



---





ترکیبات شیمیایی



محصول NO.	ترکیبات شیمیایی
VSB-50	مس	روی	آل	آهن	من	سی	نیکل	اسن	سرب
	66 60 66	22 28	8.0 ~ 5.0	4.0 4.0	5.0 5.0	<0.1	<0.5	<0.2	<0.2

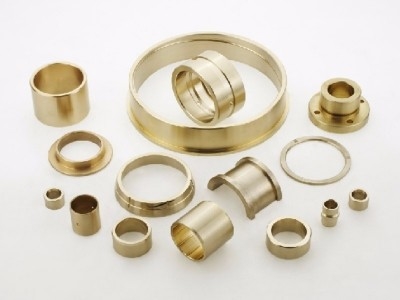

فرم های تحمل در ابعاد استاندارد موجود است

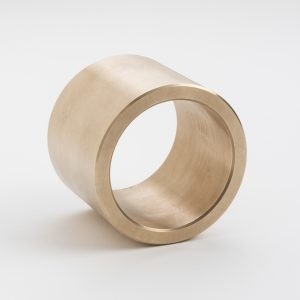

· بوشهای استوانه ای

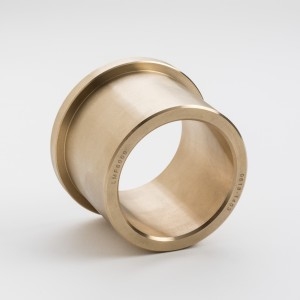

· بوشهای فلنج دار

صفحات کشویی



فرم های تحمل ساخته شده به منظور سفارش: فرم های استاندارد در ابعاد ویژه ، واشر فشار ، واشر فلنج ، یاطاقان های نیمه ، شکل های ویژه به دست آمده توسط مهر یا نقاشی عمیق ، طراحی یاطاقان های سفارشی





This kind of bearing can be applied under dry, high temperature, high pressure, corrosive, water or other chemical environments when no oil can be introduced. این نوع یاتاقان ها را می توان در صورت عدم استفاده از روغن ، در دمای خشک ، دمای بالا ، فشار زیاد ، خوردگی ، آب یا سایر محیطهای شیمیایی اعمال کرد. It is widely used in automotive products line, water engineering, dam gate, plastic industries, successive casting machines, steel rollers in metallurgy industry, mineral machines, ships, turbo generators, hydraulic turbines and injection molding machines... این ماده به طور گسترده ای در خط تولید خودرو ، مهندسی آب ، گیت سد ، صنایع پلاستیک ، ماشین های ریخته گری پی در پی ، غلطک های فولادی در صنعت متالورژی ، ماشین های معدنی ، کشتی ها ، ژنراتورهای توربو ، توربین های هیدرولیک و ماشین های قالب تزریق استفاده می شود ...
