| نام تجاری: | https://www.viiplus.com/ |
| شماره مدل: | بوش ها و واشرهای رانش را هدایت کنید |
| مقدار تولیدی: | 500 عدد |
| قیمت: | factory price |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | MOQ کوچک |

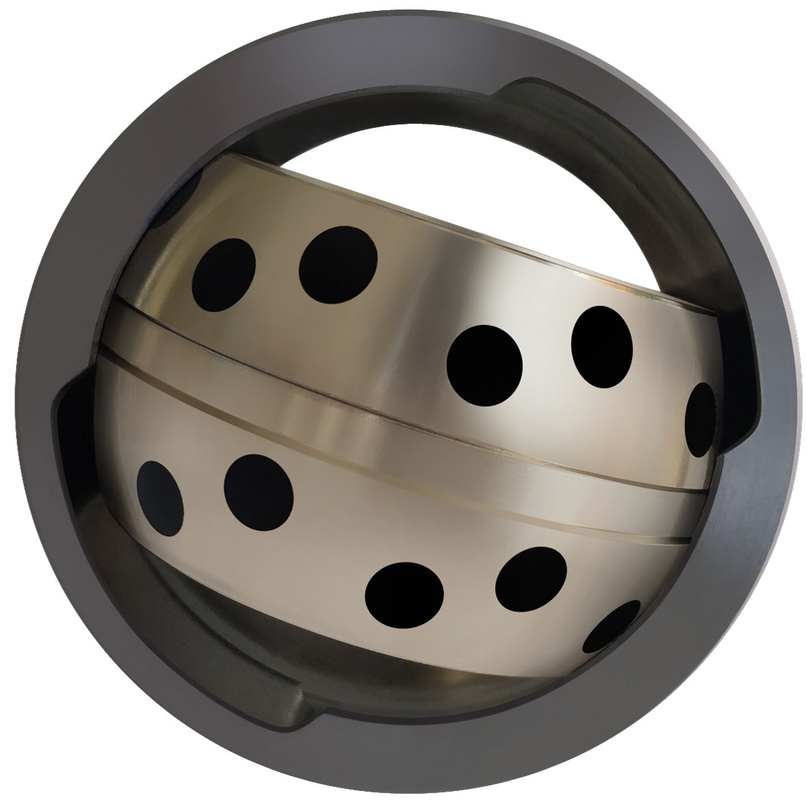

افزایش عملکرد با پرتوی نوسانشکل کره ایSOBS
"SOBS بیئرنگ صاف گرافیتی اسپیریل اسیلاتور با عملکرد بالا" یک اصطلاح فنی است که به یک نوع خاص از بیئرنگ اشاره دارد. اجازه دهید اصطلاح را برای درک اجزای آن تجزیه کنیم:
عملکرد بالا: این نشان می دهد که لاجری برای کار با دوام استثنایی، دقت و / یا ظرفیت حمل طراحی شده است.
گرافیت پلاگین شده: گرافیت یک ماده است که به دلیل خواص خود روان کننده و مقاومت در برابر فرسایش، اغلب در لوله کشی استفاده می شود."پلاک شده" به احتمال زیاد به یک فرآیند تولید خاص یا ساختار اشاره دارد که در آن گرافیت به روش خاصی وارد یا اعمال می شود تا عملکرد بیئر را افزایش دهد.
نوسان: این به الگوی حرکت اثر اشاره دارد. اثر نوسان برای مدیریت حرکت زاویه ای یا حرکت نوسان طراحی شده است که اغلب در نقاط محور یا مفاصل چرخش دیده می شود.
شکل کره ای: یک ناقل صاف کروی یک نوع ناقل است که اجازه می دهد تا هر دو حرکت چرخش و شیب را داشته باشد. شکل کروی سطح ناقل اجازه می دهد تا حرکت چند جهت و انعطاف پذیری داشته باشد.
SOBS: به نظر می رسد که این یک اختصار یا یک نام خاص برای این نوع لوله کشی است. این ممکن است یک نام تجاری، شماره مدل یا اختصار استاندارد مورد استفاده در صنعت باشد.
به طور خلاصه، یک SOBS با کارایی بالا با گرافیت فلج شده و نوسان گره ای است که برای کاربردهای با کارایی بالا طراحی شده است.شامل گرافیت برای روانکاری و مقاومت در برابر فرسایش، حرکات نوسان را کنترل می کند، اجازه انعطاف پذیری چند جهت را می دهد و ممکن است یک نام خاص یا نام تجاری SOBS داشته باشد.
در زمینه مهندسی ماشین آلات، لوله های نوسان در تضمین عملکرد بدون مشکل و عملکرد بهینه در بسیاری از کاربردهای مختلف نقش اساسی ایفا می کنند. در میان این ها، لاغرهای صاف کروی به دلیل انعطاف پذیری و کارایی خود در پذیرش حرکات چرخش و نوسان در ماشین آلات برجسته می شوند.حامل دارای یک طرح ساده کروی در هسته آن است، که به آن اجازه می دهد تا با حداقل اصطکاک و فرسایش، حرکات چرخش و شیب را در اختیار داشته باشد. آنچه آن را متمایز می کند، ادغام پلاگین های گرافیتی در ساختار آن است.این پلاگین های گرافیت به عنوان روغن های جامد عمل می کنند، فراهم کردن خواص خود روغن کننده به پرت.
لاغرهای صاف کروی با حلقه های داخلی و خارجی کروی خود مشخص می شوند ، که یک سطح تماس کششی را در خود جای داده اند. این طراحی آنها را قادر می سازد تا عدم تراز ، انحراف میله ،و درجه های مختلف حرکت زاویه ایاین لاجری ها معمولا با حلقه های داخلی و خارجی ساخته شده از فولاد با کیفیت بالا ساخته می شوند.سطح تماس کشنده ممکن است از مواد مختلف مانند فولاد بر روی فولاد باشد، فولاد روی برنز، یا فولاد روی کامپوزیت.
قابلیت های گوناگون و پایداری نردبان های صاف کروی آنها را در طیف گسترده ای از صنایع و کاربردهای ضروری می کند.از ماشین آلات سنگین و تجهیزات ساختمانی تا سیستم های هوافضا و خودرو، این لوله ها در محیط های متنوعی استفاده می شوند که در آن عملکرد قابل اعتماد و دوام بسیار مهم است.
در هوافضا، ناقل های صاف کروی نقش مهمی در سیستم های چرخ دنده هواپیما، سطوح کنترل و اجزای موتور دارند.توانایی آنها در تحمل بار های زیاد و شرایط سخت عملیاتی آنها را برای اطمینان از عملیات پرواز ایمن و کارآمد ایده آل می کند.
در صنعت خودرو، لگارهای صاف کروی معمولاً در سیستم های هدایت، اجزای تعلیق و مجموعه های محرک استفاده می شوند.توانایی آنها برای پذیرش عدم تراز و جذب شوک ها و لرزش ها عملکرد خودرو را افزایش می دهد، راحت و امن.
در کاربردهای ماشین آلات صنعتی، حلقه های صاف کروی در سیستم های حمل و نقل، سیلندر های هیدرولیکی و مفاصل مفصلی استفاده گسترده ای دارند.ساخت قوی و ظرفیت حمل سنگین آن ها به عملکرد راحت و قابل اطمینان فرآیندهای مختلف تولیدی کمک می کند.
| خواص: | SOBS |
|
مواد پایه:
|
مس مخصوص (SO#50SP2)
|
| ترکیب: | پایه CuZn25A16Fe3Mn3 |
|
خودگساز:
|
آره
|
| روغن: | گرافیت |
|
فشار سطحی P:
|
100 N/mm2
|
| سرعت کششی v: | 30 متر/دقیقه |
|
مقدار P*v:
|
200 N/mm2 x m/min
|
| دمای کار: | -50°C / +200°C (حداکثر 300°C) |
|
ضریب اصطکاک:
|
0,07
|
در مقایسه با سایر انواع لگن ها، لگن های صاف کروی مزایای مختلفی را ارائه می دهند که به پذیرش گسترده و محبوبیت آنها در صنایع مختلف کمک می کند.
لاغرهای صاف کروی برای تحمل بارهای رادیال و محوری سنگین طراحی شده اند، که آنها را برای برنامه هایی که ظرفیت حمل بار بالا ضروری است مناسب می کند.ساخت قوی آنها و توزیع بار کارآمد عملکرد قابل اعتماد را در شرایط سخت تضمین می کند.
خواص خود ترشح کننده
بسیاری از لاغرهای ساده کروی مجهز به ویژگی های خود چسبنده مانند پوشش یا حفره های پر از چربی هستند که نیاز به چسبندگی خارجی را از بین می برند.این نیاز به نگهداری را کاهش می دهد و طول عمر استفاده از بیئر را افزایش می دهد، که منجر به صرفه جویی در هزینه ها و بهره وری عملیاتی می شود.
سازگاری با عدم تراز
بر خلاف لوله های سنتی که نیاز به تراز دقیق برای عملکرد بهینه دارند، لوله های صاف کروی می توانند عدم تراز گره و حرکت زاویه ای را در خود جای دهند.این انعطاف پذیری باعث می شود که اجزای ماشین به حداقل برسند و عمر ماشین را افزایش دهد، به خصوص در محیط های عملیاتی پویا.
ملاحظات کلیدی برای انتخاب و نصب
در حالی که نردبان های صاف کروی مزایای متعددی را ارائه می دهند، انتخاب و نصب مناسب برای اطمینان از عملکرد بهینه و طول عمر بسیار مهم است. در اینجا برخی از ملاحظات کلیدی برای به یاد آوردن وجود دارد:
الزامات بار
قبل از انتخاب یک ناقل صاف کروی، ارزیابی شرایط بار پیش بینی شده، از جمله بارهای شعاعی و محوری، و همچنین نیروهای پویا و استاتیک ضروری است.انتخاب یک حالی با ظرفیت حمل مناسب، عملکرد قابل اعتماد را تضمین می کند و از شکست زودرس جلوگیری می کند.
شرایط محیط زیست
در هنگام انتخاب لوله های صاف کروی، محیط عملیاتی را در نظر بگیرید، با در نظر گرفتن عواملی مانند دمای شدید، رطوبت، آلودگی،و قرار گرفتن در معرض مواد شیمیایی یا مواد خوردنیانتخاب لوله کشی با مهر و موم مناسب و درمان سطح کمک می کند تا اثرات شرایط نامطلوب را کاهش دهد و عمر خدمت را افزایش دهد.
اسکناس های صاف کروی، در میان سایر اسکناس های نوسان دهنده، عناصر اساسی در سیستم های مکانیکی متنوع هستند که قابلیت انعطاف پذیری، قابلیت اطمینان و عملکرد بی نظیر را فراهم می کنند.خودرو، ماشین آلات صنعتی، و بیشتر، این لاجری ها برای حفظ عملکرد صاف و عملکرد بالا حیاتی هستند.مهندسان و تکنسین ها می توانند با درک اصول طراحی، عملکرد و بهره وری سیستم های خود را بهینه کنند، کاربردها، مزایا و عوامل مهم مربوط به لاغرهای صاف کروی.
اگه ميخواي اطلاعات بيشتري بخونيخوش اومديد به سفارش:VIIPLUS
ما شماره مدل را ارائه می دهیم: شماره استاندارد: JDBS-015، JDBS-020، JDBS-025، JDBS-030، JDBS-035، JDBS-040، JDBS-045، JDBS-050، JDBS-060، JDBS-070، JDBS-080، JDBS-090، JDBS-100, JDBS-110, JDBS-120, JDBS-130, JDBS-140,JDBS-150،JDBS-160،JDBS-180,JDBS-200،JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300
| نام ماده | قطر داخلی d | قطر بیرونی D | عرض W | زاویه a | S-øD1 | l1 | l2 | بار شعاعی مجاز Rd (kN) | بار محوری مجاز Td (kN) | Rd x V مجاز (kN x m/min) | نوع | دانلود CAD | تحقیق |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | A | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | A | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | A | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | A | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | A | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | A | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | A | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | A | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | A | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | A | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | A | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | A | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | A | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | A | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | A | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | A | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | A | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | ب | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | ب | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | ب | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | ب | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | ب | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | ب | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | ب | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | ب | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | ب | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | ب | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | ب | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | ب |
